- Seite 1 CB3053 Handbuch Version 1.1 Beckhoff Automation GmbH Telefon: +49 (0) 52 46/963-0 Eiserstr. 5 Fax: +49 (0) 52 46/963-198 33415 Verl Email: info@beckhoff.de Germany Web: www.beckhoff.de...
- Seite 3 Lüfteranschluss ........................36 BIOS-Einstellungen ........................37 Benutzung des Setups......................37 Top-Menü..........................37 Standard CMOS Features ....................38 5.3.1 IDE Channel 0 Master/Slave .................... 39 Advanced BIOS Features ..................... 40 5.4.1 CPU Feature ........................42 Beckhoff New Automation Technology CB3053 Seite 3...
- Seite 4 Support und Service ........................64 Beckhoff-Support........................64 Beckhoff-Service ........................64 Beckhoff-Firmenzentrale....................... 64 Anhang: Post-Codes........................65 Anhang: Ressourcen ........................68 IO-Bereich ..........................68 Memory-Bereich ........................68 Interrupt............................ 68 PCI-Devices ..........................69 Ressourcen: SMB-Devices ....................... 69 Seite 4 Beckhoff New Automation Technology CB3053...
- Seite 5 Blockdiagramm aktualisiert (ALC885 EOL), kleinere Änderungen INWEIS Alle in diesem Handbuch erwähnten Firmennamen und Produktbezeichnungen sind als eingetragene oder nicht eingetragene Marken Eigentum ihrer jeweiligen Inhaber und als solche national und international markenrechtlich geschützt. Beckhoff New Automation Technology CB3053 Seite 5...
- Seite 6 Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. 1.1.2 Copyright © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Seite 6 Beckhoff New Automation Technology CB3053...
- Seite 7 ATEN Wenn der Sicherheitshinweis unter diesem Symbol nicht beachtet wird, können Personen, Umwelt oder Geräte geschädigt oder Daten gelöscht werden. INWEIS IPP ODER INGERZEIG Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Beckhoff New Automation Technology CB3053 Seite 7...
- Seite 8 1.3.3 Anforderungen an das Bedienungspersonal Betriebsanleitung lesen: Jeder Benutzer des Produkts muss die Betriebsanleitung für die Anlage, an der er eingesetzt wird, gelesen haben. Systemkenntnisse: Jeder Benutzer muss alle für ihn erreichbaren Funktionen des Produkts kennen. Seite 8 Beckhoff New Automation Technology CB3053...
- Seite 9 Die in der vorliegenden Dokumentation enthaltenen Beschreibungen stellen eine umfassende Produktbeschreibung dar. Soweit das beschriebene Motherboard als Bestandteil eines Industrie-PC der Beckhoff Automation GmbH erworben worden ist, findet die hierin enthaltene Produktbeschreibung nur in eingeschränktem Umfang Anwendung. Maßgeblich sind die vereinbarten Spezifikationen des entsprechenden Industrie-PC der Beckhoff Automation GmbH.

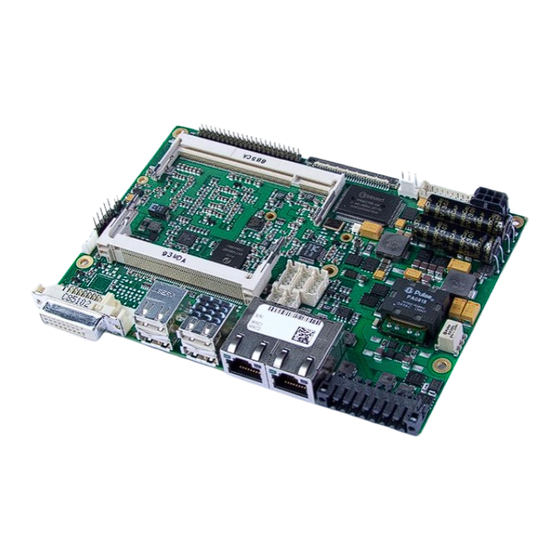

- Seite 10 2 Übersicht 2.1 Eigenschaften Das CB3053 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards, bestückt mit aktuellen Atom™-Prozessoren von Intel® mit bis zu 1.6 GHz Taktfrequenz. Über SO-DIMM200 kann es mit bis zu 2 GByte (DDR2-533) ausgestattet werden. Weiterhin steht ein PCI-Bus (über mPCI-Stecker) zur Verfügung sowie zusätzliche Peripherie wie IDE-Anschluss, zwei serielle Schnittstellen, zwei Gigabit-...
- Seite 11 AWARD® BIOS 6.10 CRT-Anschluss LCD-Anschluss über LVDS 18/24Bit AC97/HDA-kompatible Soundausgabe mit SPDIF-Ein- und -Ausgang RTC mit externer CMOS-Batterie 24V-Versorgungsspannung USV: Kapazitive USV-Schaltung oder Pb-Akku PCI-Bus über mPCI-Steckplatz Format: 102 mm x 147 mm Beckhoff New Automation Technology CB3053 Seite 11...
- Seite 12 Version 7 Rev. 1 www.t13.org § USB-Spezifikationen www.usb.org § SM-Bus-Spezifikation Version 2.0 www.smbus.org § Intel®-Chipsatzbeschreibung SCH Datasheet www.intel.com § Intel®-Chipbeschreibungen Atom Datasheet www.intel.com § Winbond®-Chipbeschreibung W83627HG www.winbond-usa.com oder www.winbond.com.tw § Intel®-Chipbeschreibung 82575EB Datasheet www.intel.com Seite 12 Beckhoff New Automation Technology CB3053...
- Seite 13 3 Detaillierte Beschreibung 3.1 Stromversorgung / USV Das CB3053 wird mit einer galvanisch entkoppelten Eingangsspannung versorgt, die nominell bei 24V liegt, real aber zwischen 20V und 30V liegen darf. Mit dieser Spannung wird im Normalbetrieb neben der DC/DC-Power-Schiene auch die USV-Komponente (falls vorhanden) versorgt, die je nach Produktvariante entweder als Bleiakku oder kapazitiv realisiert ist.
- Seite 14 4 Anschlüsse 4.1 Steckerübersicht In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB3053-Boards zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss nachgelesen werden kann.
- Seite 15 Akkus nicht belasten. Pinbelegung Stromstecker: Name Beschreibung BATT24V# Bleiakku 24V - BATT24V Bleiakku 24V + UPS_OUT USV Ausgangsspannung 24V Masse 24V# Versorgungsspannung 24V - Versorgungsspannung 24V + PC_ON# Power On PWRSTAT Power Status Beckhoff New Automation Technology CB3053 Seite 15...
- Seite 16 2A. Im Falle eines Stromausfalls werden die hier zur Verfügung gestellten Spannungen nur dann aufrecht erhalten, wenn eine Bleiakku-USV angeschlossen ist. Pinbelegung Stromstecker Molex 2x3: Beschreibung Name Name Beschreibung Masse Versorgungsspannung 5V Reserviert SVCC Standby-Versorgung 5V Reserviert Versorgungsspannung 12V Seite 16 Beckhoff New Automation Technology CB3053...
- Seite 17 Standby-Versorgung 3,3V LED Harddisk HDLED 3,3V Versorgungsspannung 3,3V LED GPIO-Gerät LED1 3,3V Versorgungsspannung 3,3V LED GPIO-Gerät LED2 LED3 LED GPIO-Gerät Lautsprecher nach 5V SPEAKER KDAT Tastatur Data Standby-Versorgung 5V (S)VCC KCLK Tastatur Clock Beckhoff New Automation Technology CB3053 Seite 17...
- Seite 18 Über einen zweipoligen Gehäusestecker (JST B2B-EH-A, passender Gegenstecker: EHR-2) kann eine externe Batterie angeschlossen werden, um die integrierte Uhr auch bei Wegfall der Versorgungsspannung weiter zu versorgen. Pinbelegung Batteriestecker: Name Beschreibung BATT 3,3V Batteriespannung Masse Seite 18 Beckhoff New Automation Technology CB3053...
- Seite 19 Kapitel: Anschlüsse 4.6 Speicher Auf dem CB3053-Board kommen SO-DIMM200-Speichermodule (DDR2-533), wie sie in Notebooks üblich sind, zum Einsatz. Aus mechanischen Gründen ist es möglich, dass bestimmte Speichermodule nicht eingesetzt werden können. Informieren Sie sich bei Ihrem Distributor über die empfohlenen Speichermodule.
- Seite 20 Data Strobe 5 - Data Mask 5 DQM5 DQS5 Data Strobe 5 + Masse Masse Datenleitung 42 DQ42 DQ46 Datenleitung 46 Datenleitung 43 DQ43 DQ47 Datenleitung 47 Masse Masse Datenleitung 48 DQ48 DQ52 Datenleitung 52 Seite 20 Beckhoff New Automation Technology CB3053...
- Seite 21 Data Strobe 7 - Masse DQS7 Data Strobe 7 + Datenleitung 58 DQ58 Masse Datenleitung 59 DQ59 DQ62 Datenleitung 62 Masse DQ63 Datenleitung 63 SMBus Data Masse SMBus Clock SPD-Adresse Versorgungsspannung 3,3V 3,3V SPD-Adresse Beckhoff New Automation Technology CB3053 Seite 21...
- Seite 22 DVI-Daten 1 Masse Reserviert Reserviert Versorgungsspannung 5V Masse HP_DETECT Hot Plug Detect TMDSDAT0# DVI-Daten 0 TMDSDAT0 DVI-Daten 0 Masse Reserviert Reserviert Masse TMDS CLK DVI-Clock TMDS CLK# DVI-Clock Reserviert Reserviert Reserviert Reserviert Masse Seite 22 Beckhoff New Automation Technology CB3053...
- Seite 23 TXO03# LVDS even Data 3 - TXO03 LVDS even Data 3 + Reserviert Reserviert Masse Reserviert Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Masse 3,3V Versorgungsspannung 3,3V DDC_CLK EDID Clock für LCD Beckhoff New Automation Technology CB3053 Seite 23...
- Seite 24 Kapitel: Anschlüsse LVDS Name Beschreibung DDC_DAT EDID Data für LCD FP_3,3V Geschaltete 3,3V für Display FP_BL Geschaltete 5V für Backlight Versorgungsspannung 5V Seite 24 Beckhoff New Automation Technology CB3053...
- Seite 25 Anmerkung zur Pinbelegungstabelle (s. u.): H, X, S, Y und L sind die Signalnamen bei 5-wire, XL, XR, YT und YB bei 4-wire. Pinbelegung Touchscreen-Anschluss: Name Beschreibung H-DRV H-Driver Control X/XL-DRV X/XL-Driver Control S/XR-DRV S/XR-Driver Control Y/YT-DRV Y/YT-Driver Control L/YB-DRV L/YB-Driver Control Beckhoff New Automation Technology CB3053 Seite 25...
- Seite 26 Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen führen würde. Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert. Pinbelegung USB-Stecker für Port X: Name Beschreibung 5V für USBX USBX# Minus-Datenkanal USBX USBX Plus-Datenkanal USBX Masse Seite 26 Beckhoff New Automation Technology CB3053...
- Seite 27 Masse Reserviert Reserviert Pinbelegung Wannenstecker USB 7/8 Beschreibung Name Name Beschreibung 5V für USB7 5V für USB8 Minus-Datenkanal USB7 USB7- USB8- Minus-Datenkanal USB8 Plus-Datenkanal USB7 USB7+ USB8+ Plus-Datenkanal USB8 Masse Masse Reserviert Reserviert Beckhoff New Automation Technology CB3053 Seite 27...
- Seite 28 LAN2 Leitung 0 Minus LAN2-1 LAN2 Leitung 1 Plus LAN2-1# LAN2 Leitung 1 Minus LAN2-2 LAN2 Leitung 2 Plus LAN2-2# LAN2 Leitung 2 Minus LAN2-3 LAN2 Leitung 3 Plus LAN2-3# LAN2 Leitung 3 Minus Seite 28 Beckhoff New Automation Technology CB3053...
- Seite 29 AUXA_R / AUXA_L / AUX Eingang links / Ausgang hinten rechts REAR_R REAR_L Ausgang hinten links Mikrophone 1 Eingang / MIC1 / MIC2 / Mikrophone 2 Eingang / Ausgang Center CENTER Ausgang Subwoofer Beckhoff New Automation Technology CB3053 Seite 29...
- Seite 30 DMA Acknowledge Signal PDDACK# Masse Interrupt Signal PDIRQ Reserviert Address Bit 1 PDA1 PDMA66EN Enable UDMA66 Address Bit 0 PDA0 PDA2 Address Bit 2 Chip Select Signal 0 PDSC0# PDCS1# Chip Select Signal 1 Seite 30 Beckhoff New Automation Technology CB3053...
- Seite 31 IDE-Schnittstelle Kapitel: Anschlüsse Beschreibung Name Name Beschreibung PHDLED Masse Versorgung HDD 5V Versorgung HDD 5V Masse Reserviert Beckhoff New Automation Technology CB3053 Seite 31...
- Seite 32 Serielle Schnittstellen COM1 und COM2 4.15 Serielle Schnittstellen COM1 und COM2 Das CB3053 bietet zwei serielle Schnittstellen COM1 und COM2, die jeweils in Form eines 2x5poligen Wannensteckers herausgeführt sind (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS). Bei einigen Boardvarianten wird COM1 intern verwendet, so dass nur COM2 extern verfügbar ist. Der Signalpegel entspricht bei beiden Schnittstellen der RS232-Norm.
- Seite 33 SCH-Chip verarbeitet (Intel® US15W), die I2C-Signale durch den SIO-Chip (Winbond® W83627). Pinbelegung SMB/I2C-Stecker: Beschreibung Name Name Beschreibung Versorgungsspannung 3,3V 3,3V Masse SMBus Clock SMBCLK SMBDAT SMBus Data SMBus Alarm SMBALRT# 3 SVCC Standby-Versorgung 5V I2C-Bus Clock I2CLK I2DAT I2C-Bus Data Versorgungsspannung 5V Masse Beckhoff New Automation Technology CB3053 Seite 33...
- Seite 34 CBE3# AD24 Address/Data 24 Address/Data 23 AD23 IDSEL Init Device Select Masse Masse Address/Data 21 AD21 AD22 Address/Data 22 Address/Data 19 AD19 AD20 Address/Data 20 Masse Parity Address/Data 17 AD17 AD18 Address/Data 18 Seite 34 Beckhoff New Automation Technology CB3053...
- Seite 35 Versorgungsspannung 5V Reserviert Address/Data 1 Reserviert Masse Masse Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Masse Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Lock PLOCK# Reserviert Reserviert S3,3V Versorgungsspannung 3,3V Beckhoff New Automation Technology CB3053 Seite 35...
- Seite 36 Die Baugruppe verfügt über einen 3poligen Lüfteranschluss. Dieser ermöglichen es, Lüfter mit einer Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Ein Signal für die Überwachung der Lüfterdrehzahl ist ebenfalls jeweils vorhanden. Pinbelegung Lüfterstecker: Name Beschreibung Masse Versorgungsspannung 12V geregelt TACHO Überwachungssignal Lüfter Seite 36 Beckhoff New Automation Technology CB3053...
- Seite 37 Einstellung aktiviert werden muss. Die Navigation von einem Menüpunkt zum anderen erfolgt mit Hilfe der Pfeiltasten, wobei mit der Enter-Taste der entsprechene Menüpunkt ausgewählt wird, was dann z. B. den Aufruf eines Untermenüs oder eines Auswahldialogs bewirkt. Beckhoff New Automation Technology CB3053 Seite 37...
- Seite 38 Untermenü: siehe "IDE Channel 0 Master/Slave" (p. 39) ü Halt On Optionen: All Errors / No Errors / All, But Keyboard ü Base Memory Optionen: keine ü Extended Memory Optionen: keine ü Total Memory Optionen: keine Seite 38 Beckhoff New Automation Technology CB3053...
- Seite 39 Optionen: CHS / LBA / Large / Auto ü Capacity Optionen: keine ü Cylinder Optionen: keine ü Head Optionen: keine ü Precomp Optionen: keine ü Landing Zone Optionen: keine ü Sector Optionen: keine Beckhoff New Automation Technology CB3053 Seite 39...
- Seite 40 LAN / IBA GE Slot 010 / IBA GE Slot 010 / WinCE / Disabled ü Boot Other Device Optionen: Enabled / Disabled ü Boot Up NumLock Status Optionen: Off / On ü Gate A20 Option Optionen: Normal / Fast Seite 40 Beckhoff New Automation Technology CB3053...
- Seite 41 ü MPS Version Control For OS Optionen: 1.1 / 1.4 ü OS Select For DRAM > 64MB Optionen: Non-OS2 / OS2 ü HDD S.M.A.R.T. Capability Optionen: Enabled / Disabled ü Full Screen LOGO Show Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3053 Seite 41...
- Seite 42 ü C1E Function Optionen: Auto / Disabled ü CPU C State Capability Optionen: Disabled / C2 / C4 / C6 ü Execute Disable Bit Optionen: Enabled / Disabled ü Virtualization Technology Optionen: Enabled / Disabled Seite 42 Beckhoff New Automation Technology CB3053...
- Seite 43 In diesem Untermenü haben die Tasten <Page Up>, <Page Down>, <+> und <-> eine andere Funktion als sonst: Sie dienen dazu, die in der Liste aufgeführten Devices nach oben bzw. unten zu verschieben. ü Boot Priority Optionen: Dynamic / Fixed / Manual Beckhoff New Automation Technology CB3053 Seite 43...
- Seite 44 640x480 generic / 800x600 generic / 1024x768 generic / 640x480 NEC 8.4'' / 800x480 NEC 9'' / 1024x600 TMD 5.61'' / 1024x600 Samsung 4.8'' / 1024x768 Samsung 15'' / 1024x768 Sharp 7.2'' / 1280x800 Samsung 15.4 ü Panel Scaling Optionen: Auto / Force / Off Seite 44 Beckhoff New Automation Technology CB3053...
- Seite 45 Untermenü: siehe "OnChip IDE Devices" (p. 46) ü Onboard Device Untermenü: siehe "Onboard Devices" (p. 47) ü SuperIO Device Untermenü: siehe "SuperIO Devices" (p. 48) ü USB Device Setting Untermenü: siehe "USB Device Setting" (p. 49) Beckhoff New Automation Technology CB3053 Seite 45...
- Seite 46 Auto / Mode 0 / Mode 1 / Mode 2 / Mode 3 / Mode 4 ü IDE Primary Master UDMA Optionen: Disabled / UDMA33 ü IDE Primary Slave UDMA Optionen: Disabled / UDMA33 Seite 46 Beckhoff New Automation Technology CB3053...
- Seite 47 ü Console Redirect Optionen: Disabled / COM1 / COM2 ü Serial Port Mode Optionen: 9600,8,n,1 / 19200,8,n,1 / 115200,8,n,1 ü After Boot Optionen: Enabled / Disabled ü Flow Control Signals Optionen: Ignore / Tested Beckhoff New Automation Technology CB3053 Seite 47...
- Seite 48 ü RxD , TxD Active Optionen: Hi,Hi / Hi,Lo / Lo,Hi / Lo,Lo ü IR Transmission Delay Optionen: Enabled / Disabled ü UR2 Duplex Mode Optionen: Full / Half ü Use IR Pins Optionen: RxD2,TxD2 / IR-Rx2Tx2 Seite 48 Beckhoff New Automation Technology CB3053...
- Seite 49 ü USB 2.0 Controller Optionen: Enabled / Disabled ü USB Operation Mode Optionen: Full/Low Speed / High Speed ü USB Keyboard Function Optionen: Enabled / Disabled ü USB Storage Function Optionen: Enabled / Disabled Beckhoff New Automation Technology CB3053 Seite 49...
- Seite 50 ü ACPI Suspend Type Optionen: keine ü Soft-Off by PWR-BTTN Optionen: Instant-Off / Delay 4 Sec ü HPET Feature Untermenü: siehe "HPET Feature" (p. 51) ü Intel DTS Feature Untermenü: siehe "Intel DTS Feature" (p. 52) Seite 50 Beckhoff New Automation Technology CB3053...
- Seite 51 [32-bit mode] ↑↓→←:Move Enter:Select +/-/PU/PD:Value F10:Save ESC:Exit F1:Help F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults ü HPET Support Optionen: Enabled / Disabled ü HPET Mode Optionen: 32-bit mode / 64-bit mode Beckhoff New Automation Technology CB3053 Seite 51...
- Seite 52 ü Critical Trip Point Optionen: POR / 15°C / 23°C / 31°C / 39°C / 47°C / 55°C / 63°C / 71°C / 79°C / 87°C / 95°C / 103°C / 111°C / 119°C / 127°C Seite 52 Beckhoff New Automation Technology CB3053...
- Seite 53 Enabled / Disabled ü Resources Controlled By Optionen: Auto(ESCD) / Manual ü IRQ Resources Untermenü: siehe "IRQ Resources" (p. 54) ü PCI/VGA Palette Snoop Optionen: Enabled / Disabled ü Maximum Payload Size Optionen: keine Beckhoff New Automation Technology CB3053 Seite 53...
- Seite 54 ü IRQ-9 assigned to Optionen: PCI Device / Reserved ü IRQ-10 assigned to Optionen: PCI Device / Reserved ü IRQ-11 assigned to Optionen: PCI Device / Reserved ü IRQ-12 assigned to Optionen: PCI Device / Reserved Seite 54 Beckhoff New Automation Technology CB3053...
- Seite 55 ü SCH Core Optionen: keine ü CPU VTT Optionen: keine ü Memory 1.8 V Optionen: keine ü +3.3 V Optionen: keine ü +5.0 V Optionen: keine ü +1.5 V Optionen: keine ü VBatt Optionen: keine Beckhoff New Automation Technology CB3053 Seite 55...
- Seite 56 Kapitel: BIOS-Einstellungen PC Health Status ü Fan1 Speed Optionen: keine ü Board Revision Optionen: keine Seite 56 Beckhoff New Automation Technology CB3053...
- Seite 57 Mit dieser Option werden die Einstellungen inklusive aller Änderungen gespeichert und das Setup beendet. 5.14 Exit Without Saving Durch Auswahl dieses Menüpunktes wird das Setup verlassen, ohne dass die vorgenommenen Änderungen gespeichert werden. Beckhoff New Automation Technology CB3053 Seite 57...
- Seite 58 Board und für genau diese Boardversion herausgegeben wurde. Wenn eine ungeeignete Datei verwendet wird, dann führt dies unweigerlich dazu, dass das Board anschließend nicht mehr startet. Seite 58 Beckhoff New Automation Technology CB3053...
- Seite 59 Leiterplatte: Bohrungen Kapitel: Mechanische Zeichnung 7 Mechanische Zeichnung 7.1 Leiterplatte: Bohrungen Beckhoff New Automation Technology CB3053 Seite 59...
- Seite 60 Kapitel: Mechanische Zeichnung Leiterplatte: Pin-1-Abstände 7.2 Leiterplatte: Pin-1-Abstände Seite 60 Beckhoff New Automation Technology CB3053...
- Seite 61 Leiterplatte: Die Center Kapitel: Mechanische Zeichnung 7.3 Leiterplatte: Die Center INWEIS Alle Maßangaben sind in mil (1 mil = 0,0254 mm) Beckhoff New Automation Technology CB3053 Seite 61...
- Seite 62 9 bis 500Hz, 10m/s Versand: 5 bis 9Hz, 3,5mm Amplitude 9 bis 500Hz, 10m/s , für verpackte Boards CHTUNG Die Angaben zu Stoß- und Vibrationsfestigkeit beziehen sich auf das reine Motherboard ohne Kühlkörper, Speicherriegel, Verkabelungen usw. Seite 62 Beckhoff New Automation Technology CB3053...
- Seite 63 Es liegt im Verantwortungsbereich des Endkunden, dass die Die-Temperatur des Prozessors 90°C nicht überschreitet! Eine dauerhafte Überhitzung kann das Board zerstören! Für den Fall, dass die Temperatur 90°C überschreitet, muss die Umgebungstemperatur reduziert werden. Unter Umständen muss für eine ausreichende Luftzirkulation Sorge getragen werden. Beckhoff New Automation Technology CB3053 Seite 63...
- Seite 64 Kapitel: Support und Service Beckhoff-Support 9 Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff-Produkten und -Systemlösungen zur Verfügung stellt. 9.1 Beckhoff-Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff-Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:...
- Seite 65 Tastatur-Reset (außer Super I/O Chips der Winbond-977-Serie). Teste den 8254 (Timer-Baustein) Teste die Interrupt-Maskenbits von IRQ-Kanal 1 des 8259-Interrupt-Kontrollers. Teste die Interrupt-Maskenbits von IRQ-Kanal 2 des 8259-Interrupt-Kontrollers. Testen der Funktionen des Interrupt-Kontrollers (8259). Initialisiere EISA-slot (wenn vorhanden). Beckhoff New Automation Technology CB3053 Seite 65...
- Seite 66 2. Bei Netzwerk-PCs (Boot-ROM): Aufbau der SYSID-Strukturtabelle 3. Bildschirmdarstellung in Textmode zurückschalten 4. ACPI-Tabelle initialisieren (top of memory). 5. ROMs auf ISA-Karten initialisieren und einbinden 6. Zuweisung der PCI-IRQs 7. Initialisierung des Advanced Power Managements (APM) 8. IRQ-Register zurücksetzen. Seite 66 Beckhoff New Automation Technology CB3053...
- Seite 67 Auto-Erkennung der L2-Cachegröße (Sockel 7 oder älter) Entpacken des komprimierten BIOS-Programmcodes in den Arbeitsspeicher. Kopieren des BIOS-Programmcodes ins Shadow-RAM (Segmente E000 & F000) via Zeiger- Aufruf (chipset hook). Test der CMOS Read/Write-Funktionalität Bootversuch über Boot-Loader-Routine (Software-Interrupt INT 19h) Beckhoff New Automation Technology CB3053 Seite 67...
- Seite 68 Setup zu reservieren. Auf der PCI-Seite ist die Exklusivität nicht gegeben und auch nicht möglich. Adresse Funktion IRQ0 Timer IRQ1 PS/2 Tastatur IRQ2 (9) IRQ3 COM1 IRQ4 COM2 IRQ5 IRQ6 IRQ7 IRQ8 IRQ9 Seite 68 Beckhoff New Automation Technology CB3053...
- Seite 69 LAN i82575EB ID10A7h LAN i82575EB ID10A7h PCI Bridge IDE110h mPCI E Ressourcen: SMB-Devices Adresse Funktion 10-11 Standard-Slave-Adresse 60-61 Reserviert vom BIOS 88-89 Vom BIOS definierte Slave-Adresse A0-A1 DIMM 1 A2-AF Reserviert vom BIOS D2-D3 ICS9UMS9633BKLF Beckhoff New Automation Technology CB3053 Seite 69...
