Montage Wärme-/Kältezähler - Zenner Zelsius C5-Cmf Montage- Und Bedienungsanleitung

Einbauhinweise zum Kugelhahn
Vor und hinter dem EAS sind Kugelhähne ein-
■
zubauen.
Im Vorlauf ist ein Kugelhahn mit TF-Bohrung
■
M10x1 zur Aufnahme des VL-Fühlers einzu-
bauen.
Für symmetrischen Temperaturfühlereinbau ist
■
ein baugleicher Kugelhahn auch im Rücklauf
einzusetzen.

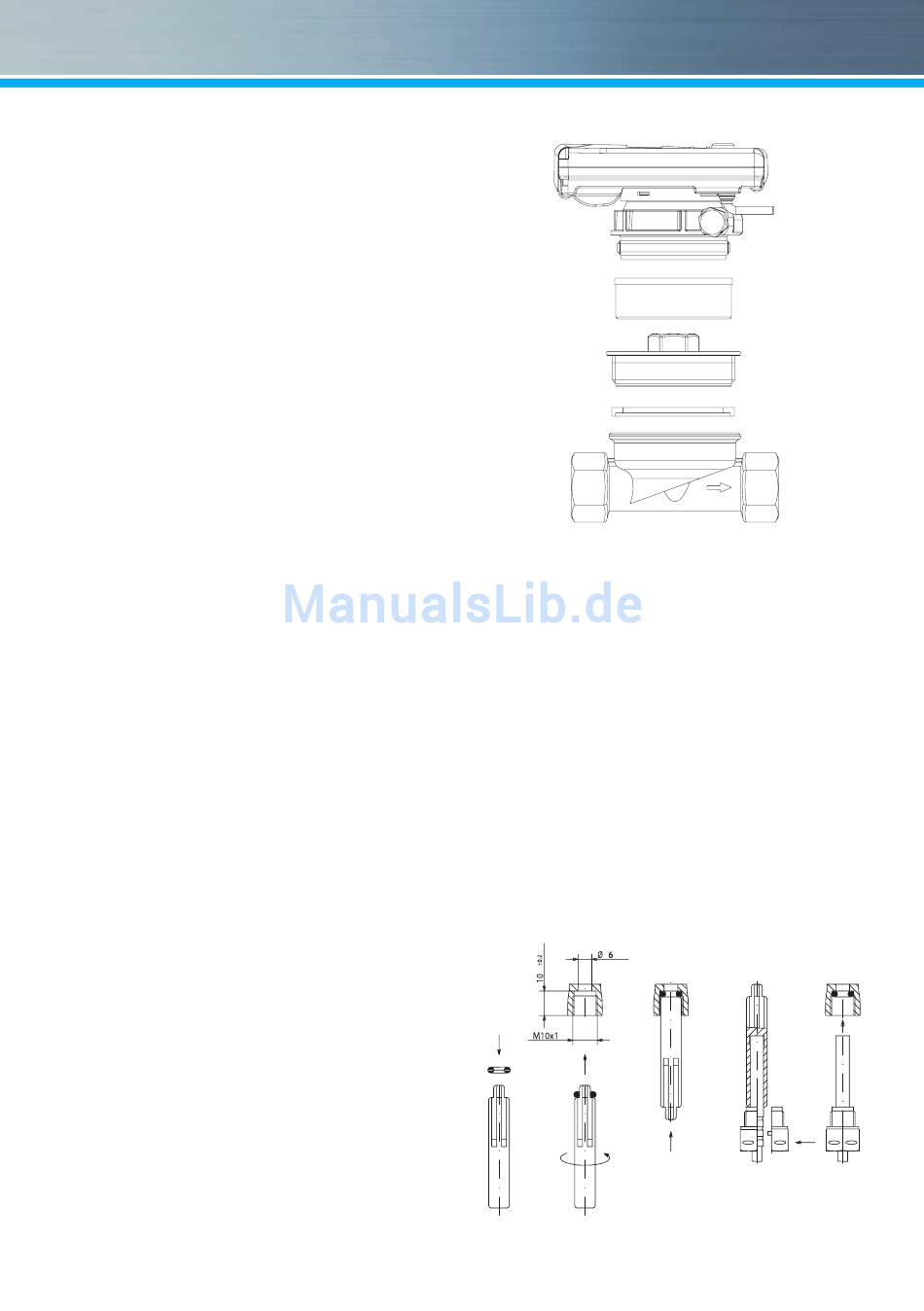

Montage Wärme-/Kältezähler
Anlage vor Montage des Wärmezählers gründ-
■
lich spülen.
Absperrorgane schließen und Einbaustelle
■
druckentlasten.
Überströmkappe (2) vom EAS (4) bzw. vorhan-
■
dene Messkapsel ausschrauben.
Dichtflächen und Gewinde an Messkapsel und
■
EAS auf Beschädigungen kontrollieren.
Alte Profildichtung entfernen, Dichtfläche säu-
■
bern und neue (3) mit Planseite nach oben in
EAS (4) einsetzen.
Achtung: nur eine Profildichtung einlegen! O-
■
Ring am Sieb des Zählers muss in der Nut
liegen.
Nur neues und fehlerfreies Dichtmaterial ver-
■
wenden, kein Hanf oder ähnliches!
Gewindeschutzkappe (1) von neuer Messkap-
■
sel (5) entfernen. Messkapsel in das EAS (4)
einschrauben.
Messkapsel mit Hakenschlüssel (z.B. nach
■
DIN 1810 A, 68-75 mm) bis zum metallischen
Anschlag festziehen.
Rechenwerk des Wärmezählers in die ge-
■
wünschte Ableseposition drehen.
Hinweis: Die besten Messergebnisse werden
bei Einbau mit horizontaler Zifferblattebene er-
zielt!
7
Montage Temperaturfühler
Die Montage der Temperaturfühler erfolgt vor-
■
zugsweise symmetrisch direkteintauchend.
Wenn der Rücklauffühler bereits ab Werk im
■
Volumenmessteil montiert ist, darf dieser nicht
entfernt werden. Dies gilt auch für alle Siche-
rungsplomben, welche ab Werk am Gerät an-
gebracht sind.
Die Fühlerkabel sind farblich gekennzeichnet
■
(rot = Vorlauf, blau = Rücklauf).
Die Kabel dürfen nicht geknickt, verlängert oder
■
verkürzt werden!
Die Plombierung der Fühlereinbaustelle an der
■
Montage DF- Adapter
5)
1)
2)
3)
4)
