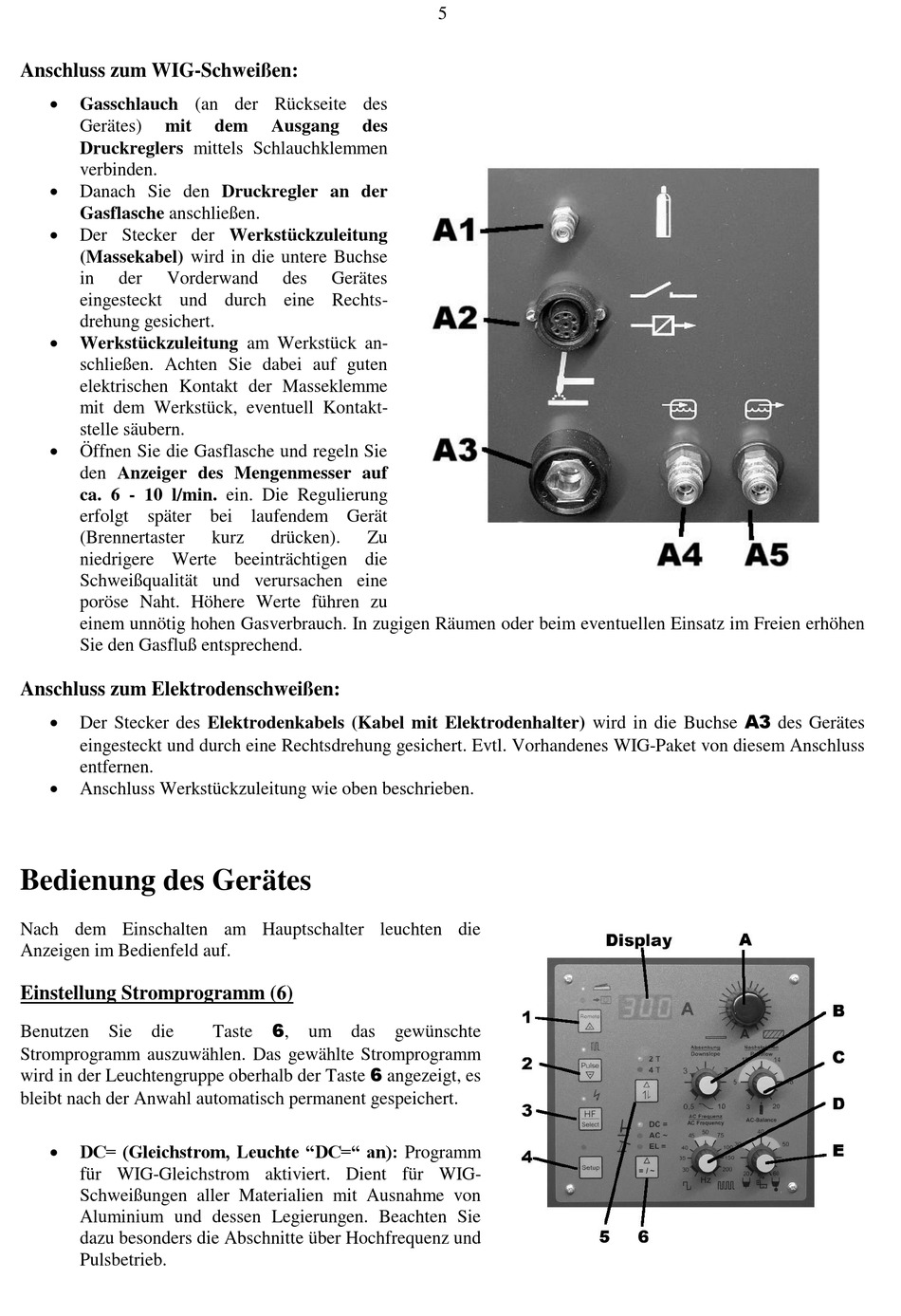

Anschluss zum WIG-Schweißen:
Gasschlauch (an der Rückseite des
Gerätes)
mit
Druckreglers mittels Schlauchklemmen
verbinden.
Danach Sie den Druckregler an der
Gasflasche anschließen.
Der Stecker der Werkstückzuleitung
(Massekabel) wird in die untere Buchse
in
der
Vorderwand
eingesteckt und durch eine Rechts-
drehung gesichert.
Werkstückzuleitung am Werkstück an-
schließen. Achten Sie dabei auf guten
elektrischen Kontakt der Masseklemme
mit dem Werkstück, eventuell Kontakt-
stelle säubern.
Öffnen Sie die Gasflasche und regeln Sie
den Anzeiger des Mengenmesser auf
ca. 6 - 10 l/min. ein. Die Regulierung
erfolgt später bei laufendem Gerät
(Brennertaster
niedrigere Werte beeinträchtigen die
Schweißqualität und verursachen eine
poröse Naht. Höhere Werte führen zu
einem unnötig hohen Gasverbrauch. In zugigen Räumen oder beim eventuellen Einsatz im Freien erhöhen
Sie den Gasfluß entsprechend.
Anschluss zum Elektrodenschweißen:
Der Stecker des Elektrodenkabels (Kabel mit Elektrodenhalter) wird in die Buchse A3 des Gerätes
eingesteckt und durch eine Rechtsdrehung gesichert. Evtl. Vorhandenes WIG-Paket von diesem Anschluss
entfernen.
Anschluss Werkstückzuleitung wie oben beschrieben.
Bedienung des Gerätes
Nach dem Einschalten am Hauptschalter leuchten die
Anzeigen im Bedienfeld auf.
Einstellung Stromprogramm (6)
Benutzen
Sie
die
Stromprogramm auszuwählen. Das gewählte Stromprogramm
wird in der Leuchtengruppe oberhalb der Taste 6 angezeigt, es
bleibt nach der Anwahl automatisch permanent gespeichert.
DC= (Gleichstrom, Leuchte "DC=" an): Programm
für WIG-Gleichstrom aktiviert. Dient für WIG-
Schweißungen aller Materialien mit Ausnahme von
Aluminium und dessen Legierungen. Beachten Sie
dazu besonders die Abschnitte über Hochfrequenz und
Pulsbetrieb.
dem
Ausgang
des
des
Gerätes
kurz
drücken).
Zu
6,
Taste
um das
5
gewünschte
