Inspektion und Wartung
5.2.5 Brennkammer prüfen und reinigen
Sollten Verunreinigungen in der Brennkammer festgestellt werden, muss die Brennkammer und der Brenner gereinigt werden.
Starke Verschmutzungen am Brenner deuten auf eine verschlissene oder verschmutzte Öldüse oder auf eine falsche Brennerein-
stellung hin. Lassen Sie, wenn nötig, den Brenner von einem Heizungsfachmann neu einstellen.
Brennkammer öffnen
Sonderwerkzeug: Brennkammerschlüssel, befestigt an der Innenseite der Kesselverkleidung (im Lieferumfang enthalten).

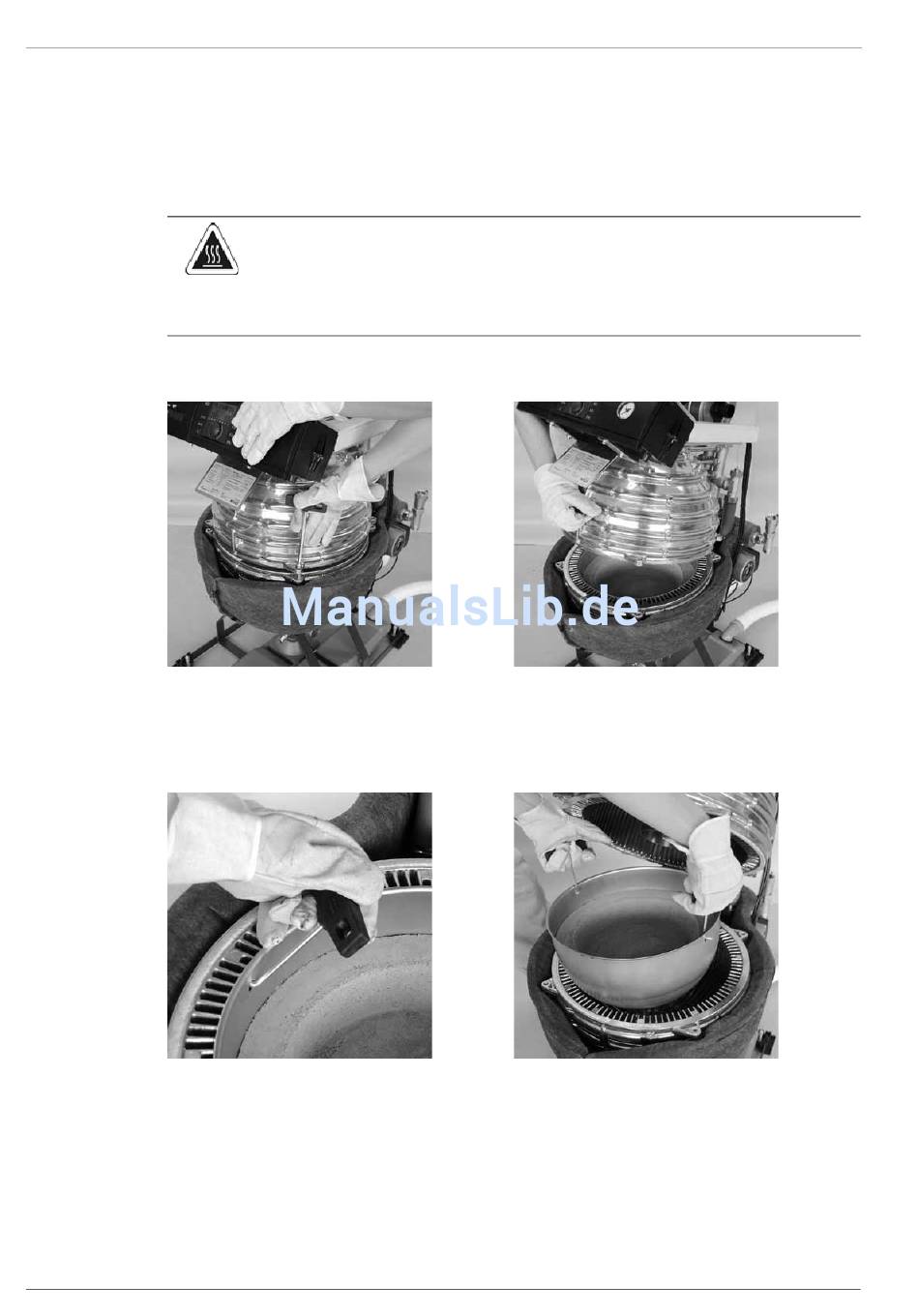

Bild 5-11 Brennkammer öffnen
• Öl-Brennwertkessel von der Stromversorgung trennen (Sicherung, Hauptschalter ausschalten) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
• Vier Innensechskantschrauben M10 entfernen (siehe Bild 5-11).
• Brennkammer nach oben klappen (siehe Bild 5-12). Eine Luftdruckfeder hält die obere Brennkammerhälfte offen.
Bild 5-13 Brennkammerschlüssel ansetzen
• Nur bei Bei A1 BO 27i und A1 BO 35i: Zylindrischen Brennkammerring herausnehmen.
• Brennkammereinsatz mithilfe der Brennkammerschlüssel herausnehmen (Bild 5-13 und Bild 5-14)
30
WARNUNG!
Verbrennungsgefahr durch heiße Oberflächen.
• Vor Arbeiten an Brenner, Brennkammer und Brennkammereinsätzen diese ausreichend lange abkühlen
lassen.
• Schutzhandschuhe tragen.
(dargestellt A1 BO 20i)
Bild 5-12 Brennkammer nach oben klappen
Bild 5-14 Unteren Brennkammereinsatz herausheben
(dargestellt A1 BO 20i)
BA ROTEX A1 BO - 10/2007
