4 x Betrieb

4.1.3 Regelung ALPHA 23R

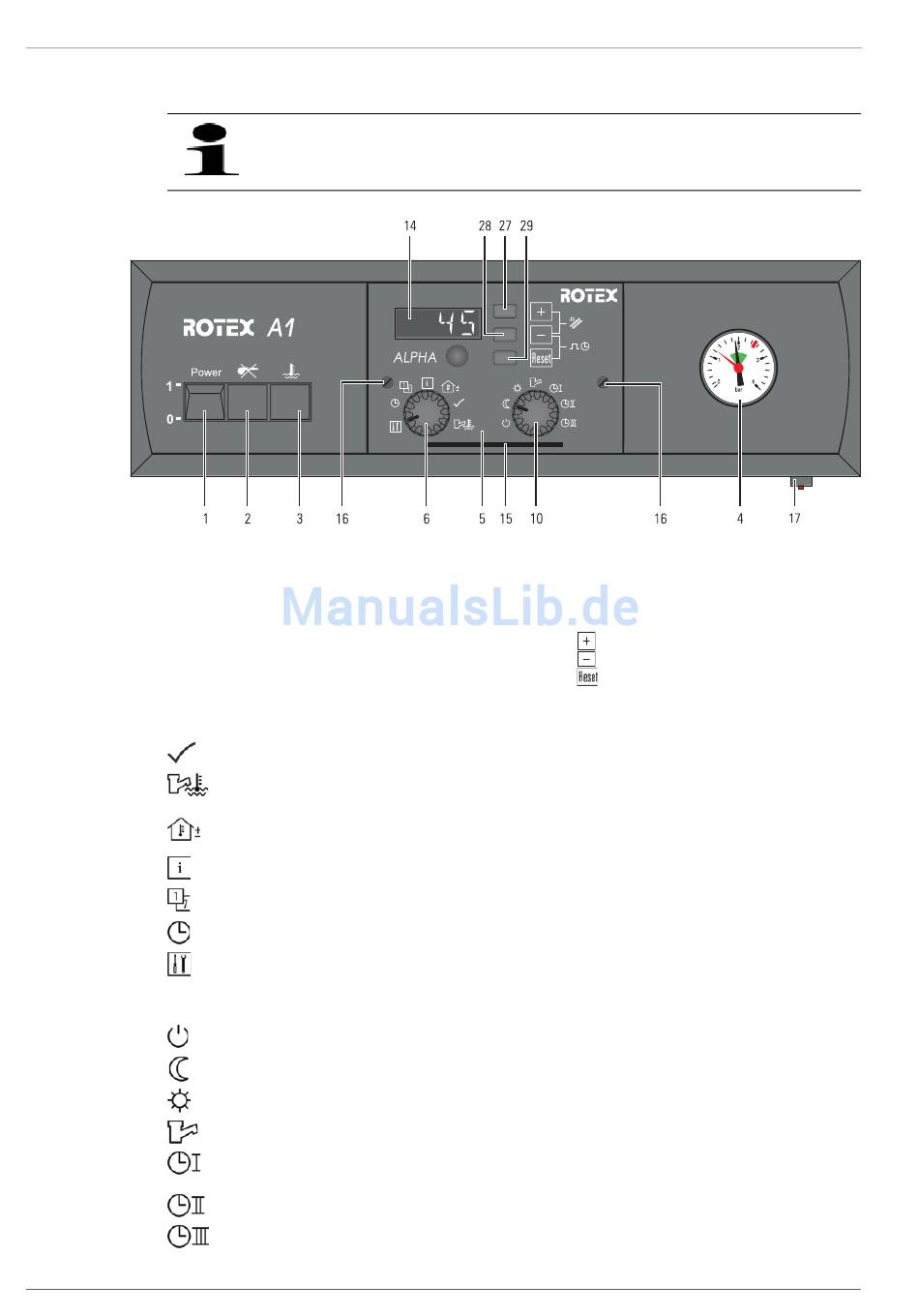

Bild 4-3
1 Netzschalter
2 Brennerstörungsleuchte
3 STB-Leuchte
4 Manometer
5 Zentralgerät ALPHA 23R
6 Drehschalter für die Grundeinstellungen
10 Drehschalter zur Wahl der Betriebsart
Drehschalter „Grundeinstellungen"
Drehschalter „Wahl der Betriebsart"
18
Im Folgenden werden nur die Bedien-und Anzeigeelemente des Zentralgeräts der ROTEX Regelung ALPHA 23R
beschrieben. Für die Bedienelemente des kompletten Kesselschaltfelds siehe Abschnitt 4.1.1.
Bedienelemente am Kesselschaltfeld mit eingebauter Regelung ALPHA 23R
NORMALBETRIEB Regelung arbeitet nach der am Drehschalter „Wahl der Betriebsart" eingestellten Betriebsart.
WARMWASSER
Warmwasser-Solltemperatur anzeigen und ändern.
SOLLTEMPERATUR
RAUM
Raumsolltemperatur anzeigen und ändern.
SOLLTEMPERATUR
STATUS ANLAGE Informationen zum Anlagenstatus auslesen.
WOCHENTAG Wochentag anzeigen und ändern.
UHRZEIT Uhrzeit anzeigen und ändern.
PARAMETER Parameter auswählen und ändern.
STANDBY Frostgeschützte Abschaltung von Heizung und Warmwasser.
REDUZIERT Ständiger reduzierter Heizbetrieb ohne zeitliche Einschränkung.
HEIZEN Ständiger Heizbetrieb ohne zeitliche Einschränkung.
SOMMER Warmwasserbetrieb nach Schaltzeitprogramm, Heizung frostgeschützt abgeschaltet.
Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Berufstätige"
AUTOMATIK I
(individuell einstellbar).
AUTOMATIK II Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Familie".
AUTOMATIK III Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Solar".
14 Display
15 Fach für Kurzbedienungsanleitung
16 Befestigungsriegel der Regelung
17 Sicherheitstemperaturbegrenzer (STB)
27 Taste
28 Taste
29 Taste
BA ROTEX A1 B0 - 10/2007
