4.1

Bedienelemente auf dem Kesselschaltfeld

4

Betrieb

4.1.1 Regelung THETA 23R

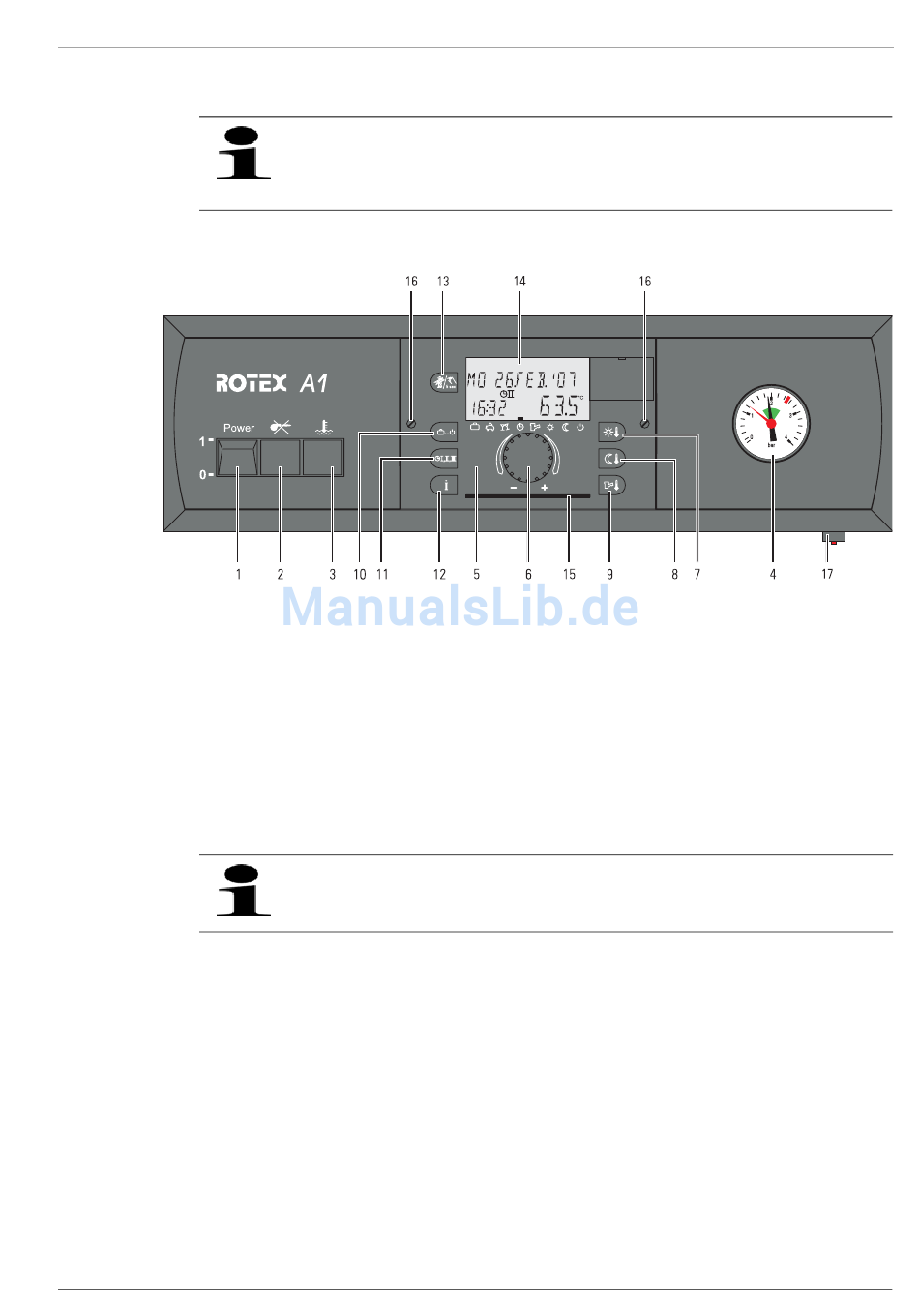

Bild 4-1
1
Netzschalter
2
Brennerstörungsleuchte
3
STB-Leuchte
4
Manometer
5
Regelung: Zentralgerät THETA 23R
6
Drehtaster für die Auswahl und Einstellung von Funktionen
und Parametern
7
Anwahl der Tages-Raumsolltemperatur
8
Anwahl abgesenkte Raumsolltemperatur
Netzschalter
Ein- und Ausschalten des Öl-Brennwertkessels. Bei eingeschalteter Heizungsanlage ist der Netzschalter grün beleuchtet.
Brennerstörungsleuchte
Im Normalbetrieb ist die Brennerstörungsleuchte aus. Ein Aufleuchten zeigt eine Störung des Brenners an.
Hinweise zur Störungsbehebung siehe Kap. 6.2.
STB-Leuchte
Im Normalbetrieb ist die STB-Leuchte aus. Ein Aufleuchten zeigt eine Sicherheitstemperaturabschaltung aufgrund einer gravie-
renden Störung der Heizungsanlage an (z. B. Pumpendefekt, Verstopfung bzw. Luft im System). Hinweise zur Störungsbehebung
siehe Kap. 6.4.
Manometer
– Schwarzer Zeiger: Anzeige des aktuellen Wasserdrucks in der Heizungsanlage.
– Grüner Bereich: Zulässiger Bereich des Wasserdrucks.
– Roter Zeiger: Anzeige des zulässigen Minimaldrucks.
Der schwarze Zeiger muss sich im grünen Bereich befinden. Sollte er links vom roten Zeiger sein, muss der Wasserdruck durch
Nachfüllen der Anlage erhöht werden (siehe Abschnitt 4.4.1).
BA ROTEX A1 BO - 10/2007
Der ROTEX Öl-Brennwertkessel A1 BO kann mit der Regelung THETA 23R oder mit der Regelung ALPHA 23R
betrieben werden. Die elektronischen digitalen Regelungen dienen zur Ansteuerung von 2 Heizkreisen (direkter
Heizkreis, Mischerkreis) und einem Speicherladekreis.
Eine genaue Beschreibung finden Sie in der jeweiligen Dokumentation der ROTEX Regelung.
Bedienelemente am Kesselschaltfeld
Störungen werden allgemein mit einem Fehlercode im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kapitel 6 „Fehler und Störungen".
9
Anwahl Solltemperatur des Warmwasserspeichers
10
Wahl der Betriebsart
11
Einstellung Automatik-Zeitprogramm
12
Anlageninformationen
13
Hand-Taste für Emissionsmessung, Handbetrieb, Entstörfunktion
14
Display
15
Fach für Kurzbedienungsanleitung
16
Befestigungsschrauben der Regelung
17
Sicherheitstemperaturbegrenzer (STB)
4
x
Betrieb
15
