7 x Technische Daten
7.3

Verdrahtungsschema

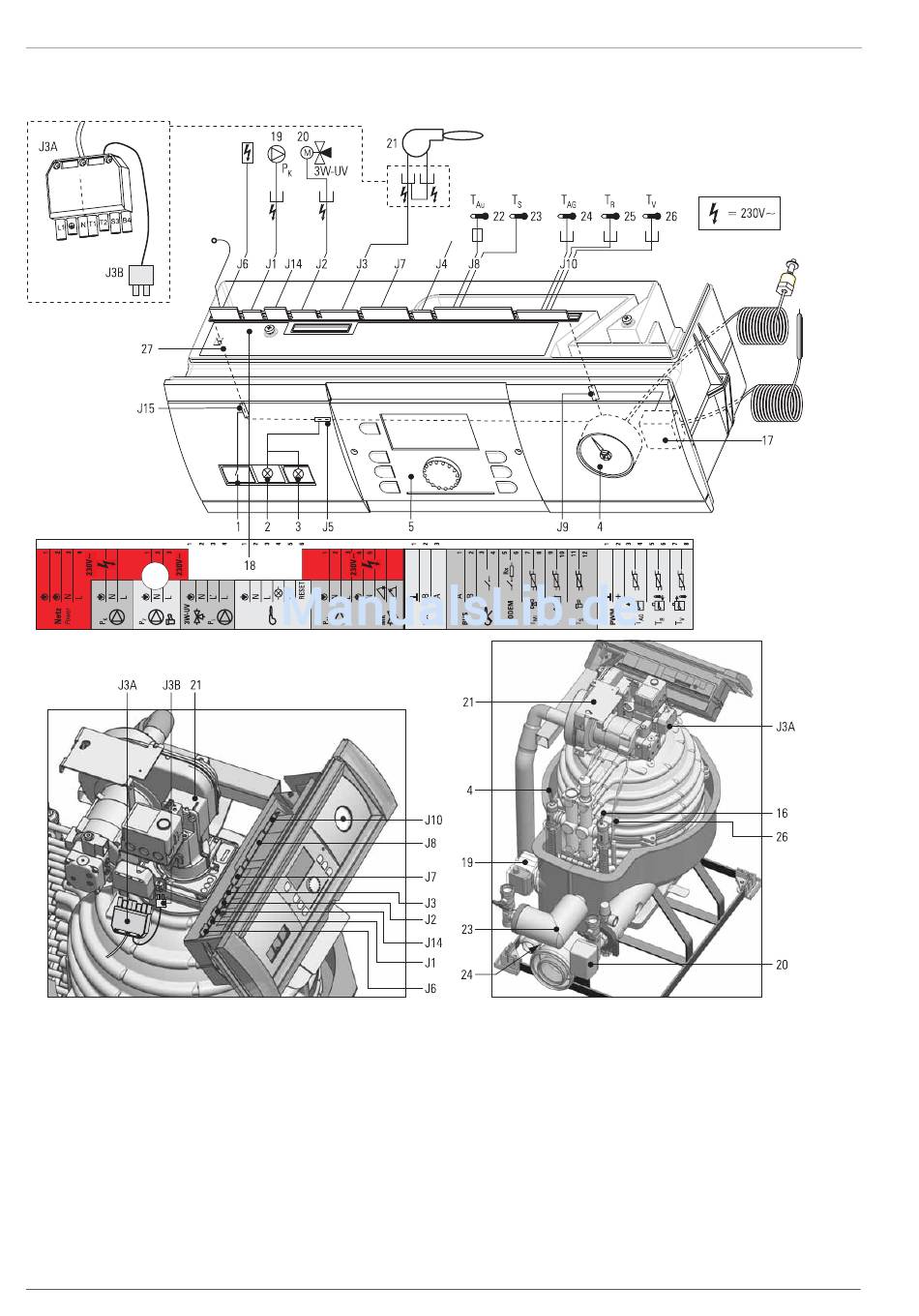

Bild 7-8 Verdrahtungsschema Öl-Brennwertkessel A1 BO (dargestellt mit Regelung ROTEX THETA 23R)
1 Netzschalter
2 Brennerstörungsleuchte
3 STB-Leuchte
4 Manometer
5 Regelung: Zentralgerät THETA 23R
17 Sicherheitstemperaturbegrenzer (STB)S
18 Aufkleber zur Anschlussbelegung
19 Heizungs-Umwälzpumpe
20 3-Wege-Umschaltventil
21 Ölbrenner
22 Außentemperaturfühler
23 Speichertemperaturfühler
24 Abgastemperaturfühler
42
25 Rücklauftemperaturfühler
26 Vorlauftemperaturfühler
27 Schaltfeldplatine
J1 3-Pol-Platinenstecker mit Pumpenkabel
J2 4-Pol-Platinenstecker mit Ventilkabel
J3 6-Pol-Platinenstecker mit angeklemmtem
Brennerkabel
J3A Standard Anschlussstecker Ölbrenner (7-Pol)
J3B 2-Pol-Stecker für Brennerfernentriegelung
J4 Kommunikationsanschluss intern (nicht belegt)
J5 4-Pol-Platinenstecker mit Störungsleuchtenkabel
J6 4-Pol-Platinenstecker mit angeklemmtem
Netzkabel und Erdungslitze
J7 7-Pol-Platinenstecker zum Anklemmen eines
Mischermotors und einer Mischerkreispumpe
J8 12-Pol-Platinenstecker zum Anklemmen von
Sensoren, BUS- und Steuerleitungen
(Speichertemperaturfühler und Kabel für
Außenfühler sind angeklemmt)
J9 5-Pol-Platinenstecker mit STB-Kabel
J10 8-Pol-Platinenstecker mit Abgas-, Vorlauf- und
Rücklauf-Sensorkabel
J14 3-Pol-Platinenstecker zum Anklemmen einer
Zirkulationspumpe
J15 4-Pol-Platinenstecker mit Schalterkabel
BA ROTEX A1 BO - 10/2007
