5 x Inspektion und Wartung

Kondensataufbereitung demontieren und entleeren

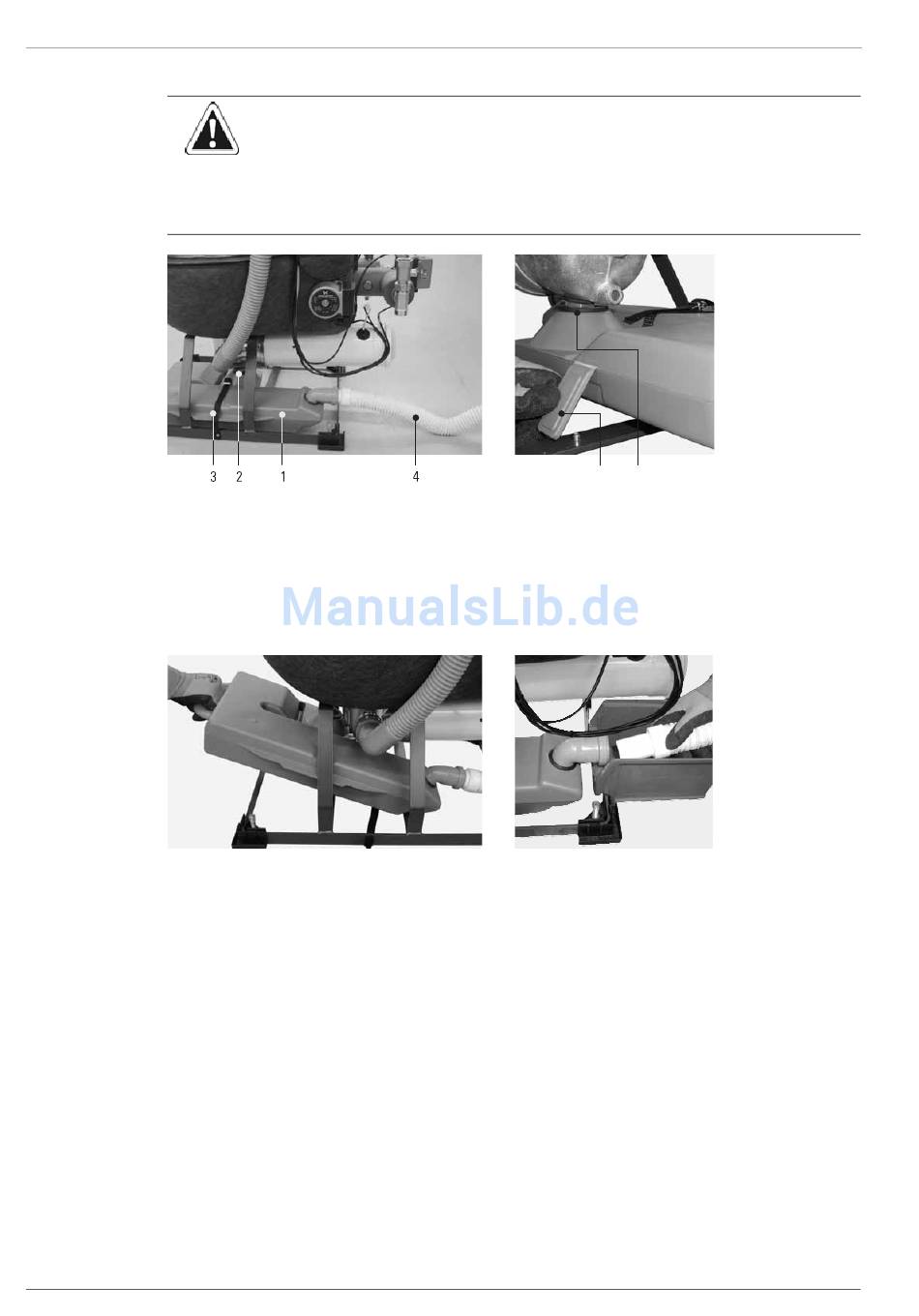

Bild 5-3
1 Kondensataufbereitung
2 Gesteckter Anschluss am Abgasbogen
3 Befestigungsgurt mit Schnellverschluss
4 Flexibler Anschlussschlauch
1. Befestigungsgurt öffnen (Bild 5-3, Pos.3).
2. Stabilisierungslasche (Bild 5-4, Pos.1) anheben und Anschlussmuffe (Bild 5-4, Pos.2) vom Kondensatablauf abziehen.
Bild 5-5
3. Kondensataufbereitung anheben und über den Anschlussschlauch entleeren (Bild 5-5).
4. Einen Auffangbehälter unter den Schlauchanschluss stellen. Flexiblen Anschlussschlauch von der Kondensataufbereitung
abziehen (Bild 5-6).
5. Kondensataufbereitung unter dem Kessel hervorziehen.
28
VORSICHT!
Verätzungsgefahr! Die Kondensataufbereitung enthält Säure, die bei Hautkontakt zu Verletzungen führen
kann.
• Bei Arbeiten an der Kondensataufbereitung Schutzkleidung tragen (Schutzbrille, Gummihandschuhe).
• Bei Hautkontakt die betroffene Stelle sofort mit Leitungswasser spülen.
• Bei Augenkontakt, sofort mit Leitungswasser spülen und Augenarzt aufsuchen.
Anschlüsse Kondensataufbereitung
Kondensataufbereitung entleeren
5 2
Bild 5-4 Kondensataufbereitung (Gesteckter Anschluss)
2 Gesteckter Anschluss am Abgasbogen
5 Stabilisierungslasche
Bild 5-6 Flexiblen Anschlussschlauch abziehen
BA ROTEX A1 BO - 10/2007
