Emissionsmessung, Handbetrieb, Entstörfunktion; Anzeige Und Änderung Der Parameter (Regelung Theta 23R); Grundanzeige; Parameter Ändern - Rotex A1 BO 15bio Bedienungsanleitung

Mit der Hand-Taste können 3 Funktionen aufgerufen werden.
a) Funktion zur Emissionsmessung für den Schornsteinfeger: Hand-Taste antippen.
– Erstes Antippen: der Brenner wird für 20 min eingeschaltet und auf die vorgegebene Maximaltemperatur geregelt. Das
– Zweites Antippen: vorzeitiger Abbruch.
b) Handbetrieb: Hand-Taste 5 s drücken. Der Öl-Brennwertkessel wird nach dem eingestellten Sollwert (Wärmeerzeugertem-
peratur) geregelt. Speicherladung so lange, bis die maximal einstellbare Speichertemperatur erreicht ist. Danach wird auf Hei-
zung umgeschaltet.
c) Entstörung: Wenn im Display "<<RESET" angezeigt wird, Hand-Taste antippen. Bei wiederholt auftretender Störung
muss die Ursache behoben werden. Wenden Sie sich dazu an einen Heizungsfachbetrieb.
Display
Auf dem Display können alle Anlagentemperaturen und Betriebszustände der Anlagenkomponenten angezeigt werden. Im
Störungsfall wird die entsprechende Störungsmeldung ausgegeben.
Standard-Anzeige im Normalbetrieb: aktueller Wochentag, aktuelles Datum, aktuelle Uhrzeit, Wärmeerzeugertemperatur und
aktive Betriebsart (Markierungsbalken).
4.1.2 Anzeige und Änderung der Parameter (Regelung THETA 23R)

Grundanzeige

Im Display werden Ihnen bei Normalbetrieb aktuelle Betriebspara-
meter angezeigt:
– Wochentag, Datum, Uhrzeit, Wärmeerzeuger-Temperatur.
Der Markierungsbalken kennzeichnet die aktive Betriebsart
(im Beispiel Automatik, Zeitprogramm II).
Sonderanzeigen:
– Eiskristall: Anlagen-Frostschutz aktiv.
– Sonnenschirm: Sommerabschaltung aktiv.
Parameter ändern
Alle Parameter zum Betrieb der Heizungsanlage können am Kesselschaltfeld angezeigt und eingestellt werden. Zu einigen
Einstellbereichen haben Sie keinen Zugang. Sie sind über einen Zugangscode geschützt und können nur vom autorisiertem
Fachpersonal aufgerufen werden.
So ändern Sie einen Parameter:
• Drücken Sie den Anwahltaster des einzustellenden Parameters (z. B.
• Wählen Sie den Parameterwert aus, indem Sie den Drehtaster so lange nach links oder nach rechts drehen, bis der
gewünschte Wert im Display angezeigt wird.
• Übernehmen Sie die Auswahl durch Drücken des Drehtasters.
BA ROTEX A1 BO - 10/2007
Emissionsmessung, Handbetrieb, Entstörfunktion
3-Wege-Umschaltventil steht auf „Speicherladung", bis die maximal einstellbare Speichertemperatur erreicht ist.
Anschließend wird auf Heizbetrieb umgeschaltet.
In dieser Anleitung erhalten Sie einen Überblick über die Anzeigen im Display des Kesselschaltfelds und über die
grundsätzliche Vorgehensweise bei der Änderung von Parametern bei der Regelung THETA 23R.
Eine genaue Beschreibung finden Sie in der Bedienungsanleitung der Regelung.

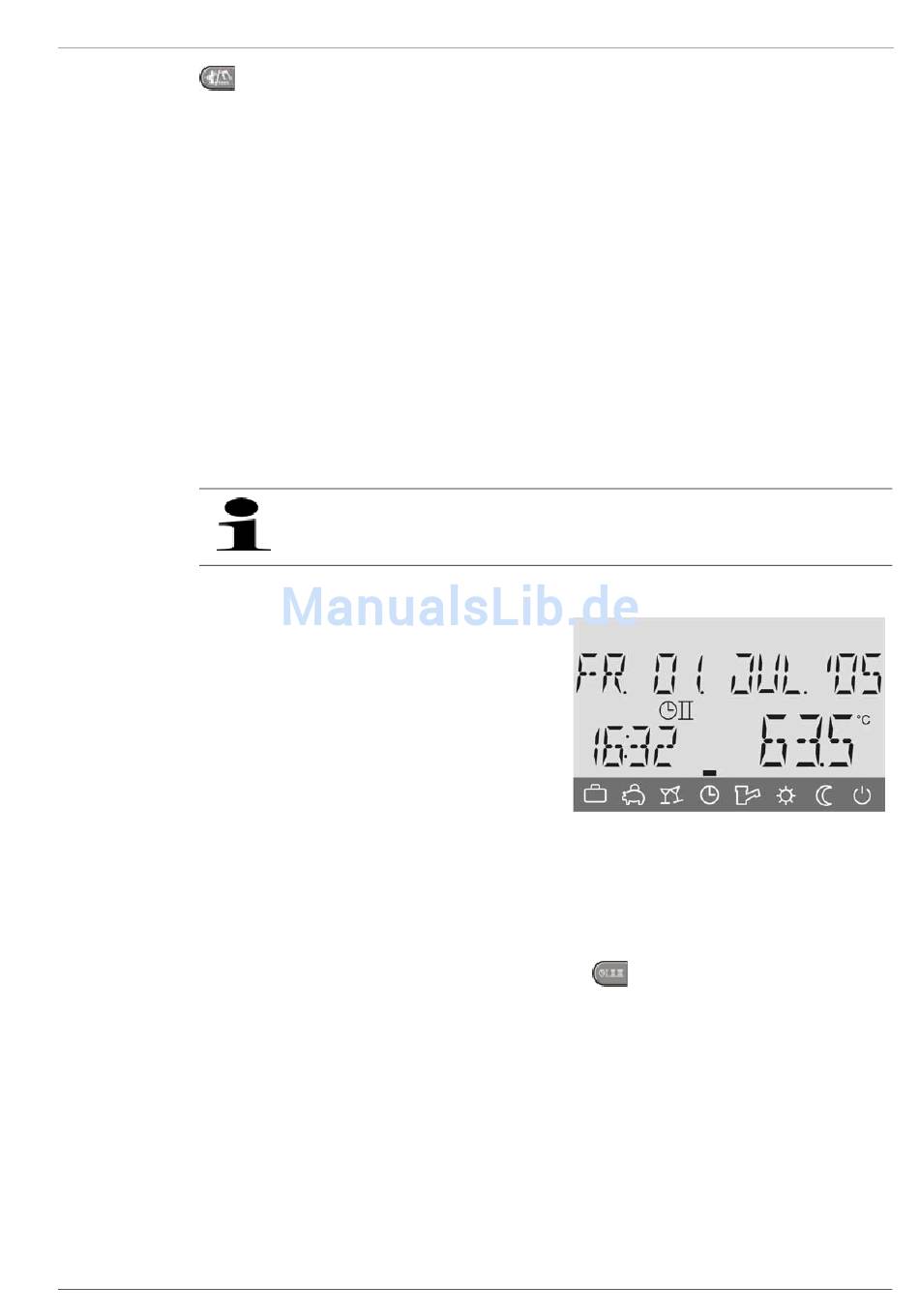

Bild 4-2 Display Grundanzeige THETA 23R
für Einstellung des Automatik-Zeitprogramms).
4 x Betrieb
17
