Konferenzsystem
4.1.7
Beispiele
Für alle Beispiele wird das Leistungskorrekturdiagramm verwendet.
Diskussionseinheiten
6x
6x
6x
6x

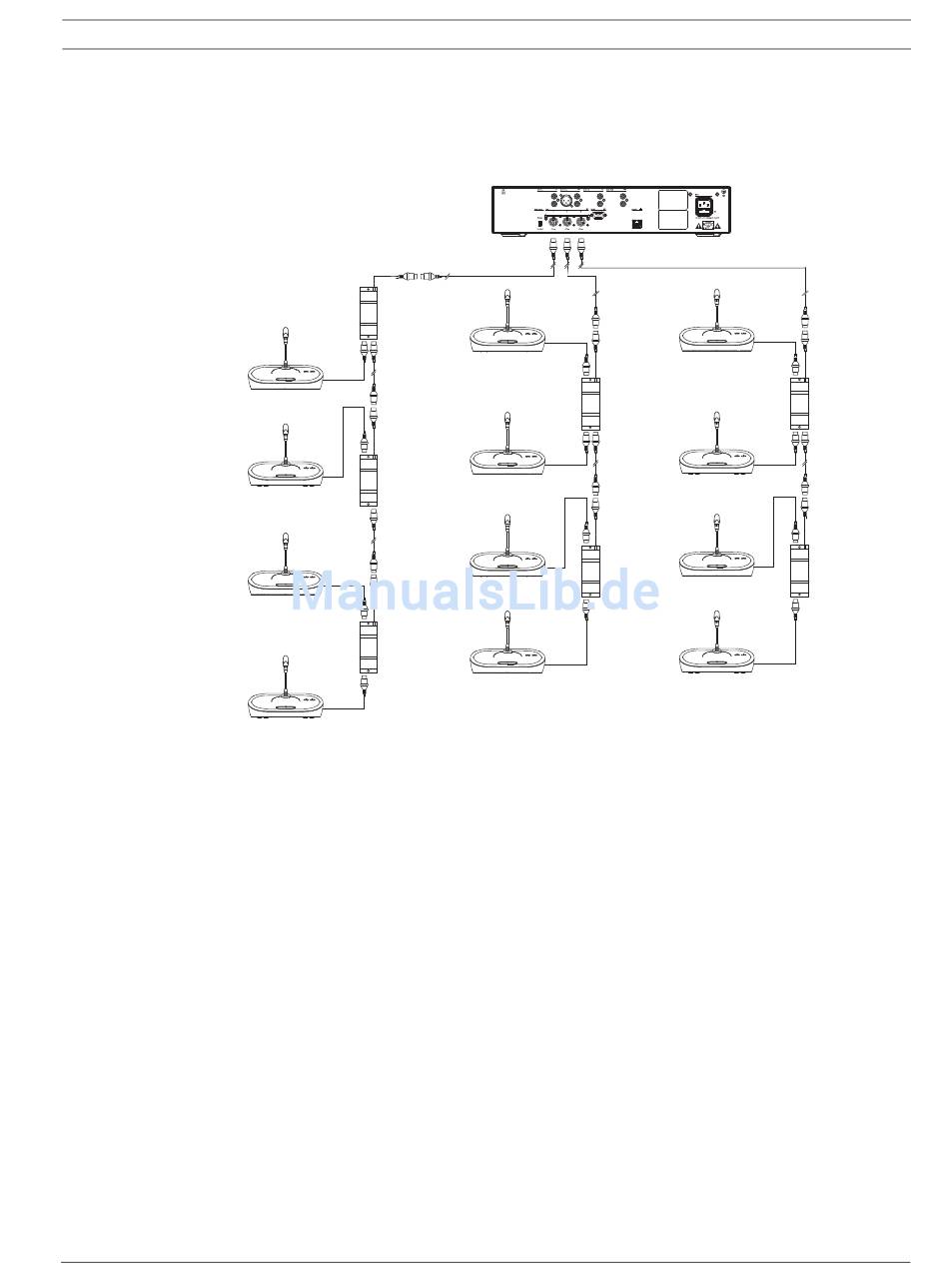

Bild 4.5 Beispiel mit Diskussionseinheiten (DCN-DISS)
Buchse
Hauptkabel 1
Hauptkabel 2
Hauptkabel 3
Tabelle 4.3 Beispiel mit Diskussionseinheiten (DCN-DISS)
Das obige Beispiel liegt aus folgenden Gründen innerhalb der Systemgrenzen:
–
–
–
–
Bosch Security Systems B.V.
LBB4114/00
20 m
DCN-DISS
LBB4114/00
DCN-DISS
10 m
DCN-DISS
LBB4114/00
DCN-DISS
Verlängerungskabel
40 m
20 m
15 m
DCN-Grenzbedingung 1; die maximale Steuerkapazität wird nicht überschritten. Dieses
Beispiel enthält nur 78 aktive Geräte, während der Höchstwert 245 beträgt.
DCN-Grenzbedingung 2; die maximale Leistung wird nicht überschritten. Die korrigierte
Leistung überschreitet nicht die maximale Leistung von 85 W. Die korrigierte Leistung
liegt jedoch sehr nahe am Höchstwert. Bei Verwendung längerer Verlängerungskabel oder
Hinzufügung weiterer Diskussionseinheiten oder Hauptkabelverteiler wird die
Höchstleistung überschritten, die eine DCN-Buchse bereitstellen kann.
DCN-Grenzbedingung 3; die maximale Anzahl der Durchschleifverbindungen aktiver oder
passiver Geräte wird nicht überschritten. Der Höchstwert beträgt 25; die höchste Anzahl
der Durchschleifverbindungen in diesem Beispiel beträgt 7.
DCN-Grenzbedingung 4; die maximale Anzahl der Abzweigverbindungen wird nicht
überschritten. Der Höchstwert beträgt 4; die höchste Anzahl der Abzweigverbindungen in
diesem Beispiel beträgt 1.
Installations- und Bedienungsanleitung
DCN-CCUB2
10 m
10 m
10 m
7x
DCN-DISS
LBB4114/00
7x
10 m
DCN-DISS
7x
LBB4114/00
DCN-DISS
6x
DCN-DISS
Leistung für Geräte
69,9 W
76,8 W
79,6 W
Planung | de
7x
DCN-DISS
LBB4114/00
7x
5 m
DCN-DISS
7x
LBB4114/00
DCN-DISS
7x
DCN-DISS
Korrigierte Leistung
83,9 W
83,8 W
84,9 W
DCN-NG_IOM_V4.1 | V1.3 | 2012.07
77
