180 de | Anschluss

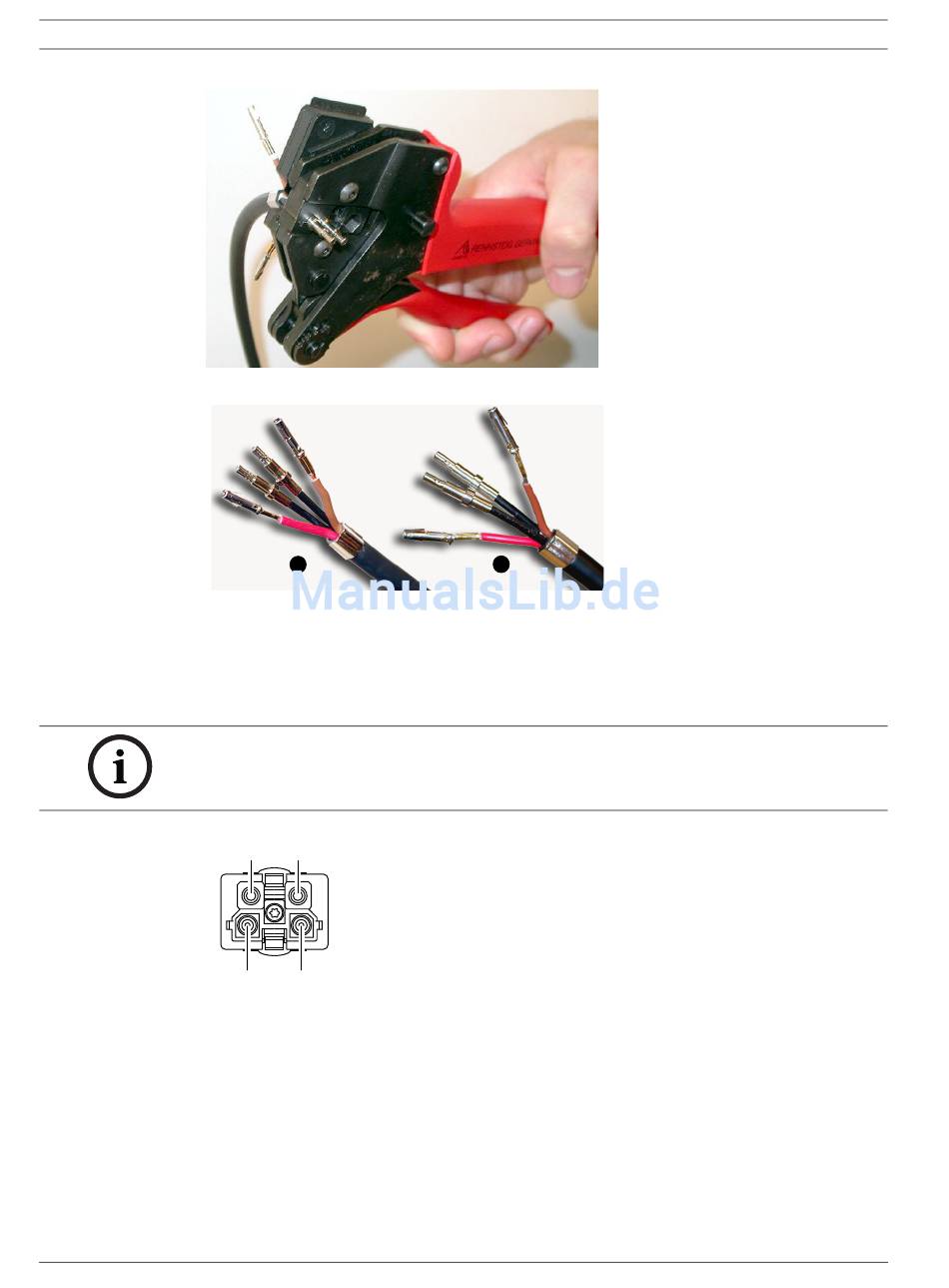

Bild 6.89 Crimpen der Ferrulen (3)
Bild 6.90 Ferrulen auf LWL
Zusammenbau des Anschlusses
Vor dem eigentlichen Zusammenbau des Anschlusses müssen die Kupferadern und LWL
richtig im Anschluss platziert werden. Die Kupferadern werden im oberen Teil und die LWL im
unteren Teil des Anschlusses befestigt (siehe Abbildung 5.42).
HINWEIS!
Bei Austausch eines Anschlusses ist stets zuerst die Verkabelung im Anschluss am anderen
Ende zu prüfen.
Bild 6.91 Vorderansicht des Anschlusses
Siehe Anschlussschema und Abbildungen.
Stift
E1
E2
O1
O2
Tabelle 6.37 Details des optischen Netzwerkanschlusses
DCN-NG_IOM_V4.1 | V1.3 | 2012.07
A
E1 E2
O1 O2
Installations- und Bedienungsanleitung
B
Signal
+48 V (Gleichspannung) Kupfer
Masse
Daten
Daten
Konferenzsystem
Draht
Kupfer
LWL
LWL
