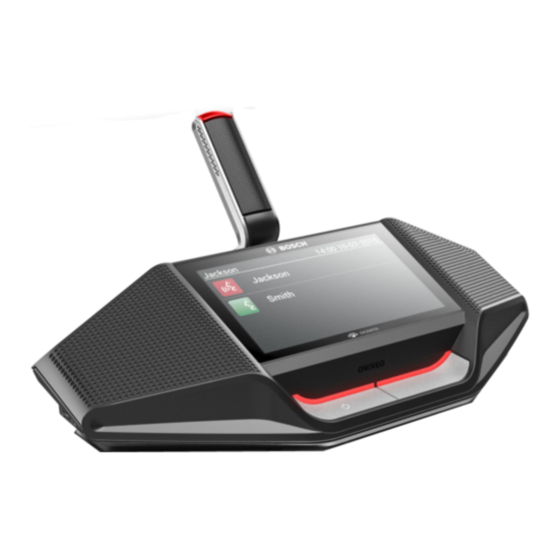

DICENTIS
Konferenzsystem
de
Hardware-Installationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch DICENTIS

Inhaltszusammenfassung für Bosch DICENTIS

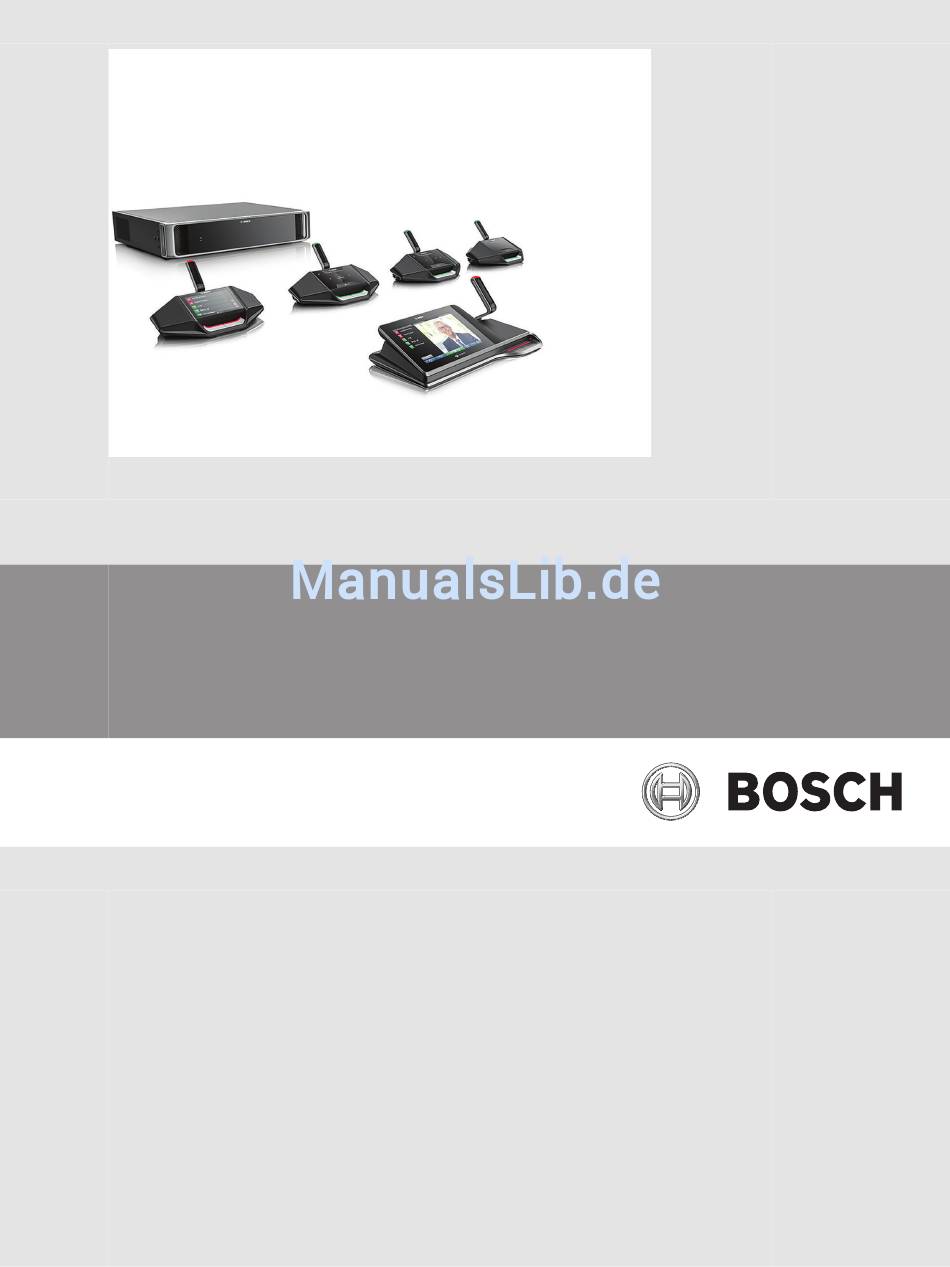

  • Seite 1 DICENTIS Konferenzsystem Hardware-Installationshandbuch...

  • Seite 3: Inhaltsverzeichnis

    5.2.2 DCNM-CBCON-N Netzwerkkabel-Steckverbinder DCNM-CBTK Systemnetzwerkkabel-Toolkit DCNM-CB250 Systeminstallationskabel Mechanische Installation der zentralen Geräte Audio Powering Switch und Powering Switch Mechanische Installation der Sprechstellen DICENTIS Einheiten DICENTIS Mikrofone DCNM-MMDSP Antireflexfolie DCNM-NCH Namensschildhalter Installationstest Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 4: Sicherheit

    Sicherheitshinweise (Safety_ML). Diese Hinweise werden zusammen mit allen Geräten geliefert, die an das Stromnetz angeschlossen werden können. Sicherheitsvorkehrungen Einige Produkte der DICENTIS Produktpalette sind für den Anschluss an das öffentliche Stromnetz konzipiert. Zur Vermeidung von Stromunfällen müssen alle Eingriffe bei abgetrennter Stromversorgung erfolgen.

  • Seite 5: Zu Dieser Bedienungsanleitung

    DICENTIS Zu dieser Bedienungsanleitung | de Zu dieser Bedienungsanleitung Dieses Handbuch enthält Informationen über die Installation des DICENTIS Konferenzsystems. Das Installationshandbuch ist als digitales Dokument im PDF-Format (Adobe Portable Document Format) erhältlich. Weitere Informationen finden Sie in den produktbezogenen Informationen unter www.boschsecurity.com/de.

  • Seite 6: Dokumenthistorie

    Aktualisierte Abschnitte: 2.4, 7.1. Terminologie aktualisiert. 2016.07 V 1.4 6. Auflage. Terminologie aktualisiert. DCN multimedia zu DICENTIS geändert. Aktualisierte Abschnitte: 3.1, 3.2, 4.1, 4.3.1, 4.3.2, 4.4.1, 4.4.2, 4.4.3, 5.3, 5.4, 7.1, 7.2, 7.3, 7.4, 8. 2016.09 | V1.4 | Hardware-Installationshandbuch...

  • Seite 7: Übersicht Der Systeminstallation

    Sternkonfiguration: Jede DICENTIS Einheit wird über ein einzelnes CAT‑5e-Standardkabel angeschlossen. Für die PoE-Stromversorgung (Power over Ethernet) ist zusätzlich ein Ethernet-Switch erforderlich. Hinweis! Bei Verwendung von PoE kann kein Daisy-Chaining (Verkettung) für die DICENTIS Einheiten eingesetzt werden. Sehen Sie dazu auch –...

  • Seite 8: Typische Systemkonfiguration

    | Übersicht der Systeminstallation DICENTIS Typische Systemkonfiguration Bild 3.1: Übersicht über ein typisches DICENTIS System Ein typisches DICENTIS Konferenzsystem besteht aus folgenden Komponenten: Systemserversteuerung (PC): – Das Herzstück des Systems. Es übernimmt die Lizenzierung der Funktionalität sowie die Konfiguration und Steuerung des Systems.
  • Seite 9 DICENTIS Übersicht der Systeminstallation | de Diese Systemübersicht enthält keine Informationen zu redundanten Netzwerkoptionen. Weitere Informationen finden Sie unter Redundanzoptionen, Seite 21. Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 10: Systemerweiterung

    | Übersicht der Systeminstallation DICENTIS Systemerweiterung DICENTIS ist skalierbar und kann als kleines, mittleres und großes Konferenzsystem verwendet werden. In diesem Abschnitt wird beschrieben, was ein kleines, mittleres und großes System ist und welche Anforderungen jeweils zu berücksichtigen sind.
  • Seite 11 Einige DICENTIS Einheiten haben 2 IP-Adressen. Bosch empfiehlt daher, 255.255.252.0 (oder /22) als Subnetzmaske zu verwenden. Dadurch verfügen Sie über 1.018 IP-Adressen. In der folgenden Tabelle ist die Anzahl von IP-Adressen pro DICENTIS Einheit in einem DICENTIS Konferenzsystem aufgeführt. Einheit...
  • Seite 12 – Das System ist falsch verkabelt. DICENTIS System mit mehreren Subnetzen Die folgende Abbildung zeigt ein typisches DICENTIS System mit mehreren Subnetzen und insgesamt 750 DICENTIS Geräten. – Das System ist in vier (4) Subnetze aufgeteilt, wobei zwei (2) Subnetze über die maximal zulässige Anzahl von 200 DICENTIS Geräten verfügen und eine ARNI‑S angeschlossen...
  • Seite 13 192.168.64.1 192.168.64.x VLAN64 192.168.65.254 Ports 1, 2, 3, 4 DCNM-APS L3 Switch DCNM server PC Bild 3.2: Typisches DICENTIS System mit mehreren Subnetzen – 1: Externes Bildmischpult – 2: Dome-Kamera Sehen Sie dazu auch – Systemerweiterung, Seite 10 Bosch Security Systems B.V.

  • Seite 14: Projektierung Und Planung Der Systeminstallation

    Hinweis! Wenn der redundante Verkabelungsmodus aktiviert ist, verwendet das DICENTIS Konferenzsystem das RSTP-Protokoll. Falls das DICENTIS Konferenzsystem mit dem vor Ort vorhandenen Netzwerk verbunden werden muss, wenden Sie sich bitte an die IT-Abteilung vor Ort, bevor Sie die Projektierung der Installation fortsetzen.
  • Seite 15 Systems aus der Leistungsaufnahme der Einheiten und den Längen der Systemnetzwerkkabel. Das Berechnungs-Tool befindet sich auf der DVD im Lieferumfang des Audio Powering Switch und ist auch in der DICENTIS Softwaredatei „DCNM.iso“ enthalten. Die Datei „DCNM.iso“ können Sie von der Bosch Website unter https://licensing.boschsecurity.com/software downloaden.

  • Seite 16: Hardware-Anforderungen

    Paketweiterleitungsrate > 1.000.000 Pakete pro Sekunde pro Port (z. B. 8 MP/s bei einem 8‑Port-Router) – Non-Blocking-Backplane pro Switching-Port, d. h. 2 Gbit pro Port (z. B. 16 Gbit/s bei einem 8-Port-Router) – MAC-Adresstabelle mit mindestens 1000 Adressen pro direkt verbundenem Subnetz 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.

  • Seite 17: Berechnungsplan Für Die Stromversorgungskapazität

    Verwenden Sie am besten das Berechnungs-Tool für die Stromversorgung. Das Berechnungs- Tool befindet sich auf der DVD im Lieferumfang des Audio Powering Switch und ist auch in der DICENTIS Softwaredatei „DCNM.iso“ enthalten, die Sie von der Bosch Website unter https://licensing.boschsecurity.com/software downloaden können.
  • Seite 18 3, 7 XLR-Line-Eingänge 1 und 2 4, 8 RCA-Line-Eingänge 1 und 2 Netzanschluss, Netzschalter und Sicherungshalter Resettaste Erdungsschalter (geerdet oder potenzialfrei) Buchse 1, ohne Stromversorgung Buchse 2, Stromversorgung mit niedriger Leistung 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.

  • Seite 19: Berechnung Mit Poe-Switches

    4.3.2 Berechnung mit PoE-Switches Wählen Sie ein oder mehrere PoE-Ethernet-Switches zur Stromversorgung der DICENTIS Einheiten aus. Jede DICENTIS Einheit muss an einen individuellen PoE-fähigen Ausgang eines Ethernet-Switches angeschlossen werden. Hinweis! Bei manchen PoE-Ethernet-Switches ist die Anzahl der Ports mit Stromversorgung begrenzt.
  • Seite 20 | Projektierung und Planung der Systeminstallation DICENTIS Hinweis! Wenn PoE verwendet wird, können die DICENTIS Einheiten nicht in einer Verkettung angeschlossen werden. Bei der Nutzung von PoE ist keine redundante Verkabelung möglich. Bild 4.4: Unteransicht DICENTIS Einheiten (DCNM-MMD/DCNM-MMD2) Bild 4.5: Unteransicht DICENTIS Einheiten (DCNM-D/DCNM-DVT/DCNM-DSL/DCNM-DE)

  • Seite 21: Redundanzoptionen

    – der Menge an redundanter Netzwerkverkabelung In den folgenden Abschnitten werden die Redundanzoptionen erläutert, die Sie beim Entwerfen des DICENTIS Konferenzsystems verwenden können. Jede Option kann im DICENTIS Konferenzsystem kombiniert werden, solange Sie die Einschränkungen der redundanten Verkabelung beachten. Siehe: –...

  • Seite 22: Redundante Verkabelung Für Dcnm-Aps/Dcnm-Ps Einheiten

    Die rote Linie zeigt die längste Ringleitung. Das #-Zeichen zeigt, wie die Einheiten gezählt werden. Im Beispiel unten können bis zu 21 Diskussionseinheiten angeschlossen werden. Bild 4.6: DICENTIS Einheiten, die mit redundanter Verkabelung an derselben Einheit vom Typ DCNM-APS/ DCNM-PS angeschlossen sind 1: DCNM-APS oder DCNM-PS...
  • Seite 23 Projektierung und Planung der Systeminstallation | de Verkabelungsmöglichkeiten (DCNM‑APS/ Einschränkungen/Anforderungen DCNM‑PS) Schließen Sie die DICENTIS Einheiten in einer Die Redundanz gilt nur für die Verkabelung. Daisy-Chain-Konfiguration über eine Buchse Wenn der DCNM-PS oder DCNM-APS ausfällt, mit hoher Ausgangsleistung an einem DCNM-...

  • Seite 24: Redundante Verkabelung Für Dcnm-Aps2/Dcnm-Ps2 Einheiten

    Die rote Linie zeigt die längste Ringleitung. Das #-Zeichen zeigt, wie die Einheiten gezählt werden. Im Beispiel unten können bis zu 19 Diskussionseinheiten angeschlossen werden. Bild 4.7: DICENTIS Diskussionseinheiten, die mit redundanter Verkabelung zwischen Einheiten vom Typ DCNM-PS2/DCNM-APS2 angeschlossen sind 1: DICENTIS System/Client-PC...
  • Seite 25 Einschränkungen/Anforderungen DCNM-PS2) Um eine redundante Ringleitung zu erhalten, Die Redundanz gilt nur für die Verkabelung. schließen Sie die DICENTIS Einheiten in einer Wenn der DCNM-PS oder DCNM-APS ausfällt, Daisy-Chain-Konfiguration (Verkettung) über sind davon auch alle DICENTIS Einheiten eine Buchse mit hoher Ausgangsleistung an...

  • Seite 26: Redundante Server-Pcs

    Damit diese Option funktioniert, muss das DICENTIS Konferenzsystem kombiniert mit EverRun Enterprise Software von Stratus Technologies eingesetzt werden. Weitere Informationen finden Sie auf der Website von Stratus Technologies. Zu den weiteren Optionen, mit denen Sie die Zuverlässigkeit des DICENTIS Konferenzsystems gewährleisten können, zählen: 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.
  • Seite 27 DICENTIS Projektierung und Planung der Systeminstallation | de – Remote-SQL-Server Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 28: Installationsmaterial Und -Werkzeuge

    Der Mindestbiegeradius des Systemnetzwerkkabels beträgt 50 mm. Systemnetzwerkkabel Die an beiden Enden mit Steckverbindern versehenen Systemnetzwerkkabel sind in verschiedenen Längen erhältlich. Sie dienen zur Verbindung der DICENTIS Einheiten. Das Kabel enthält vier CAT‑5e-Leiterpaare zum Übertragen von Daten und zwei Kupferleiter für die Stromversorgung.

  • Seite 29: Systemkabel-Steckverbinder

    Beschreibung Flexible Zugentlastung Hülse Steckverbinderabschirmung Stromversorgungskontakte (2 Stück) Lastverteilungsblech Aufnahmen für die Stromversorgungskontakte (2 Positionen) Gehäuse Verriegelungsklinke Aufnahmen für die Signalkontakte (8 Positionen) Sehen Sie dazu auch – Systemnetzwerkkabel, Seite 28 Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 30: Dcnm-Cbcon-I Installationskabel-Steckverbinder

    Verwenden Sie hierfür das DCNM-CBTK Systemnetzwerkkabel-Toolkit, Seite 31. 5.2.2 DCNM-CBCON-N Netzwerkkabel-Steckverbinder Die DICENTIS 50 Netzwerkkabel-Steckverbinder DCNM‑CBCON‑N können nur in Kombination mit dem Systemnetzwerkkabel, Seite 28 verwendet werden. Verwenden Sie hierfür das DCNM- CBTK Systemnetzwerkkabel-Toolkit, Seite 31. 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.

  • Seite 31: Dcnm-Cbtk Systemnetzwerkkabel-Toolkit

    Beschaltungswerkzeug für die Signalkontakte. Tabelle 5.2: Inhalt des Toolkits Hinweis! Beachten Sie die Informationen im Abschnitt zu Systemnetzwerkkabeln mit individueller Länge auf der DVD, die Sie auch unter https://licensing.boschsecurity.com/software downloaden können. Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 32: Dcnm-Cb250 Systeminstallationskabel

    Die maximale Länge des Systemnetzwerkkabels beträgt 100 m. Hinweis! Beachten Sie die Informationen im Abschnitt zu Systemnetzwerkkabeln mit individueller Länge auf der DVD, die Sie auch unter https://licensing.boschsecurity.com/software downloaden können. Sehen Sie dazu auch – Systemkabel-Steckverbinder, Seite 29 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.

  • Seite 33: Mechanische Installation Der Zentralen Geräte

    Steuerung der Audiosignale des Systems – Routing von Audiosignalen zu/von Einheiten – Stromversorgung von Einheiten – Verwendung als Ethernet-Switch, um den PC und DICENTIS Einheiten (DCNM-D/DCNM- DVT/DCNM-DSL/DCNM-DE/DCNM-MMD/DCNM-MMD2) anzuschließen Der Powering Switch hat folgende Funktionen: – Stromversorgung von Einheiten Lieferumfang Der Audio Powering Switch und der Powering Switch werden mit den folgenden Teilen geliefert: –...
  • Seite 34 Tisch aufstellen. Zum Lieferumfang des Audio Powering Switch und Powering Switch gehören zwei 19"-Montagewinkel und vier Gerätefüße. Beachten Sie die folgende Abbildung. Schließen Sie alle erforderlichen Kabel an. Schließen Sie die Netzstromversorgung an. 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.
  • Seite 35 Bei der Installation in einem 19"-Rack ragt die Einheit gegenüber den 19"-Montagewinkeln um 30 mm hervor. Vorsicht! Die Lüftungsschlitze an der Frontseite und an der linken und rechten Gehäuseseite hinten dürfen nicht verdeckt werden. Bosch Security Systems B.V. Hardware-Installationshandbuch 2016.09 | V1.4 |...

  • Seite 36: Mechanische Installation Der Sprechstellen

    | Mechanische Installation der Sprechstellen DICENTIS Mechanische Installation der Sprechstellen DICENTIS Einheiten Die DICENTIS Einheiten (DCNM-D, DCNM-DVT, DCNM-DSL, DCNM-DE, DCNM-MMD, DCNM- MMD2) haben folgende Einsatzzwecke: – Teilnehmen an einer Besprechung oder Konferenz – Überwachen und Steuern einer Konferenz (durch den Vorsitzenden, abhängig von der...
  • Seite 37 Für die PoE-Stromversorgung (Power over Ethernet) ist zusätzlich ein Ethernet-Switch erforderlich. Hinweis! Bei Verwendung von PoE kann kein Daisy-Chaining (Verkettung) für die DICENTIS Einheiten eingesetzt werden. Bei Einsatz der Sternstruktur befinden sich die Steckverbinder unter den Einheiten, sodass eine saubere und übersichtliche Systeminstallation erzielt wird, was insbesondere bei TV- Übertragungen von Vorteil ist.
  • Seite 38 | Mechanische Installation der Sprechstellen DICENTIS Bild 7.2: Unteransicht DICENTIS Diskussionseinheiten (DCNM-MMD/DCNM-MMD2) Element Beschreibung Gewindebuchse für Festinstallation 2x RJ45-Steckverbinder (Eingang/Ausgang) für System-Stromversorgungskabel Kabelführungen USB-Steckverbinder (für zukünftige Verwendung) (nur DCNM-MMD/DCNM- MMD2) Sehen Sie dazu auch – Systemnetzwerkkabel, Seite 28 –...

  • Seite 39: Dicentis Mikrofone

    Mechanische Installation der Sprechstellen | de DICENTIS Mikrofone Sowohl das DCNM‑HDMIC Hochdirektive Mikrofon als auch das DCNM-MICL/S Schwanenhalsmikrofon werden in der Regel mit einem DICENTIS Gerät und DICENTIS Drahtlosen Sprechstellen verwendet. Bild 7.3: Vorder- und Unteransicht des DCNM‑HDMIC und DCNM‑MICx...
  • Seite 40 So entfernen Sie das Mikrofon: Schieben Sie die Abdeckung (7) zum Gerät, drücken Sie die Verriegelung (8), und ziehen Sie das Mikrofon heraus. Sehen Sie dazu auch – DICENTIS Einheiten, Seite 36 2016.09 | V1.4 | Hardware-Installationshandbuch Bosch Security Systems B.V.

  • Seite 41: Dcnm-Mmdsp Antireflexfolie

    DICENTIS Mechanische Installation der Sprechstellen | de DCNM-MMDSP Antireflexfolie Die DICENTIS Antireflexfolie kann verwendet werden, um den Sicherheitsglasbildschirm einer DICENTIS Multimediaeinheit zu schützen. Montageanleitung Reinigen Sie den LCD-Bildschirm der Einheit mit den Alkoholtupfern und dem Mikrofasertuch aus dem Lieferumfang, bevor Sie mit der Montage beginnen.

  • Seite 42: Installationstest

    Produktmängel frühzeitig zu erkennen. Falls der Test nicht durchgeführt wird, können Fehlfunktionen des Systems auftreten. Jede DICENTIS Einheit verfügt über integrierte Diagnosefunktionen, die zur Fehlerbehebung eingesetzt werden können. Die Diagnosefunktionen werden beim Einschalten der DICENTIS Einheit gestartet. Das DICENTIS Konferenzsystem muss nicht mit dem Systemsteuerungs-PC konfiguriert bzw.
  • Seite 43 Nun kann die Einheit downgeloadet werden: – Der Download von Einheiten wird in diesem Handbuch nicht beschrieben. Informationen zum Download von Einheiten finden Sie im DICENTIS Konfigurationshandbuch. Kundenservice Wenn Sie einen Fehler nicht beheben können, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an Ihre Bosch Vertretung.
  • Seite 46 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2016...
