- Seite 1 DCN multimedia Konferenzsystem Hardware-Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
DCNM-CBCON Systemnetzwerkkabel-Steckverbinder (50 Stück) DCNM-CBTK Systemnetzwerkkabel-Toolkit DCNM-CB250 Systeminstallationskabel Mechanische Installation der zentralen Geräte DCNM-APS und DCNM-PS Mechanische Installation der Sprechstellen DCNM-MMD Multimedia Gerät DCNM-HDMIC Hochdirektives Mikrofon DCNM-MMDSP Antireflexfolie DCNM-NCH Namensschildhalter Installationstest Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |... -
Seite 4: Sicherheit
Sicherheitshinweise (Safety_ML). Diese Hinweise werden zusammen mit allen Geräten geliefert, die an das Stromnetz angeschlossen werden können. Sicherheitsvorkehrungen Einige Produkte der DCN multimedia Produktpalette sind für den Anschluss an das öffentliche Stromnetz konzipiert. Zur Vermeidung von Stromunfällen müssen alle Eingriffe bei abgetrennter Stromversorgung erfolgen. -
Seite 5: Zu Diesem Handbuch
DCN multimedia Zu diesem Handbuch | de Zu diesem Handbuch Dieses Handbuch enthält Informationen über die Installation des DCN multimedia Konferenzsystems. Dieses Installationshandbuch ist als digitales Dokument im PDF-Format (Adobe Portable Document Format) erhältlich. Weitere Informationen finden Sie in den produktbezogenen Informationen unter www.boschsecurity.com. -
Seite 6: Übersicht Der Systeminstallation
Bevor Sie ein DCN multimedia System installieren, vorbereiten, konfigurieren und bedienen, sollten Sie an einer Schulung für DCN multimedia Konferenzsysteme teilnehmen. Das DCN multimedia System ist ein IP-basiertes Konferenzsystem, das über ein OMNEO- kompatibles Ethernet-Netzwerk betrieben wird. Es wird zur Übertragung und Verarbeitung von Audio-, Video und Datensignalen eingesetzt. -
Seite 7: Typische Systemkonfiguration
DCN multimedia Übersicht der Systeminstallation | de Typische Systemkonfiguration Bild 3.1: Übersicht über ein typisches DCN multimedia System Ein typisches DCN multimedia Konferenzsystem besteht aus folgenden Komponenten: Systemserversteuerung (PC): – Das Herzstück des Systems. Es übernimmt die Lizenzierung der Funktionalität sowie die Konfiguration und Steuerung des Systems. -
Seite 8: Projektierung Und Planung Der Systeminstallation
überschreiten: Falls dies nicht beachtet wird, können jederzeit Fehlfunktionen der DCN multimedia Produkte und des DCN multimedia Systems auftreten. Systemleistung Die Leistung der DCN multimedia Produkte und des DCN multimedia Systems ist abhängig von: – Den Längen der Systemnetzwerkkabel. - Seite 9 über handelsübliche PoE-Ethernet-Switches. Berechnungs-Tool Mit dem Berechnungs-Tool kann die gesamte Stromversorgungskapazität des Systems berechnet werden. Dies erleichtert die Projektierung und Planung des DCN multimedia Konferenzsystems. Das Berechnungs-Tool berechnet die benötigte Stromversorgungskapazität des Systems aus der Leistungsaufnahme der Geräte und den Längen der Systemnetzwerkkabel.
-
Seite 10: Hardware-Anforderungen
Cisco SLM2000 Serie v1, v2 D-Link DGS 1210 v1, v2 Serie Die Preise dieser Switches variieren abhängig von der Anzahl ihrer Ports. Es gibt auch noch teurere Switches; diese wurden aber nicht berücksichtigt. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. - Seite 11 Layer-3-Switches handelt), die für die Nutzung in OMNEO-Systemen empfohlen werden: Layer-3-Switches (oder Switch-Serien) Anmerkungen Cisco 3560‑X Serie Benötigt IP-Service-Leistungsmerkmale HP 3500 yl Serie Benötigt eine Premium-Lizenz HP 3800 Serie HP 4800 Serie HP 5500-El Serie Netgear GSM7328S‑200 Netgear GSM7328S‑200 Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |...
-
Seite 12: Berechnungsplan Für Die Stromversorgungskapazität
Leistungsaufnahme (Watt) DCNM‑MMD 12,50 DCNM‑CB02 1,19 DCNM‑CB05 2,43 DCNM‑CB10 4,50 DCNM‑CB25 10,71 Tabelle 4.1: Leistungsaufnahme (Watt) Bestellnummer Kabellängen DCNM-CB02 6,56 DCNM-CB05 16,40 DCNM-CB10 32,81 DCNM-CB25 82,02 Tabelle 4.2: Kabeltypen und -längen 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. - Seite 13 Buchse 3, 4, 5, Stromversorgung mit hoher Leistung. 14, 16, 18, 20 LED-Überlastanzeige für Buchsen 2‑5: Grün: Stromversorgung OK. Rot: Überlastung. Entfernen Sie das Kabel, und warten Sie einige Sekunden, bis das System die Überlastabschaltung zurücksetzt. Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |...
- Seite 14 (und einen kontinuierlichen Betrieb zu gewährleisten) kann an eine freie Buchse mit hoher Leistung (3, 4 oder 5) ein redundantes Systemnetzwerkkabel (4) angeschlossen werden. Bild 4.4: Beispiel: DCNM‑MMD mit DCNM‑APS und redundanter Verkabelung DCNM‑APS. DCNM‑MMD. CAT‑5e-Kabel. Systemnetzwerkkabel für redundante Verkabelung. Systemnetzwerkkabel für Busstruktur-Verkabelung. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V.
-
Seite 15: Berechnung Mit Poe-Switches
Eine redundante Verkabelung wird dann nicht benötigt. Bei Einsatz von PoE können die DCNM‑MMD-Einheiten nicht in einer Busstruktur angeschlossen werden. Bei Einsatz von PoE ist keine redundante Verkabelung vorhanden. Position Beschreibung Netzwerksteckverbinder Netzwerk/PoE-Steckverbinder Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |... -
Seite 16: Installationsmaterial Und -Werkzeuge
Der Mindestbiegeradius des Systemnetzwerkkabels beträgt 50 mm. DCNM-CBxx Systemnetzwerkkabel Die an beiden Enden mit Steckverbindern versehenen Systemnetzwerkkabel sind in verschiedenen Längen erhältlich. Sie dienen zur Verbindung der DCN multimedia Geräte. Das Kabel enthält vier CAT‑5e-Leiterpaare zum Übertragen von Daten und zwei Kupferleiter für die Stromversorgung. -
Seite 17: Dcnm-Cbcon Systemnetzwerkkabel-Steckverbinder (50 Stück)
Die DCNM-CBTK Systemnetzwerkkabel-Toolkit, Seite 18. Bild 5.2: DCNM-CBCON Vorderansicht und Explosionsdarstellung Position Beschreibung Flexible Zugentlastung Hülse Steckverbinderabschirmung Stromversorgungskontakte (2 Stück) Lastverteilungsblech Aufnahmen für die Stromversorgungskontakte (2 Positionen) Gehäuse Verriegelungsklinke Aufnahmen für die Signalkontakte (8 Positionen) Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |... -
Seite 18: Dcnm-Cbtk Systemnetzwerkkabel-Toolkit
Beschaltungswerkzeug für die Stromversorgungskontakte. Beschaltungswerkzeug für die Signalkontakte. Tabelle 5.2: Inhalt des Toolkits Hinweis! Beachten Sie bitte den Abschnitt „kundenspezifische Länge von Systemnetzwerkkabeln“ auf der DVD aus dem Lieferumfang des DCNM‑APS. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. -
Seite 19: Dcnm-Cb250 Systeminstallationskabel
Beachten Sie bitte den Abschnitt „kundenspezifische Länge von Systemnetzwerkkabeln“ auf der DVD aus dem Lieferumfang des DCNM‑APS. Sehen Sie dazu auch – DCNM-CBCON Systemnetzwerkkabel-Steckverbinder (50 Stück), Seite 17 – DCNM-CBTK Systemnetzwerkkabel-Toolkit, Seite 18 Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |... -

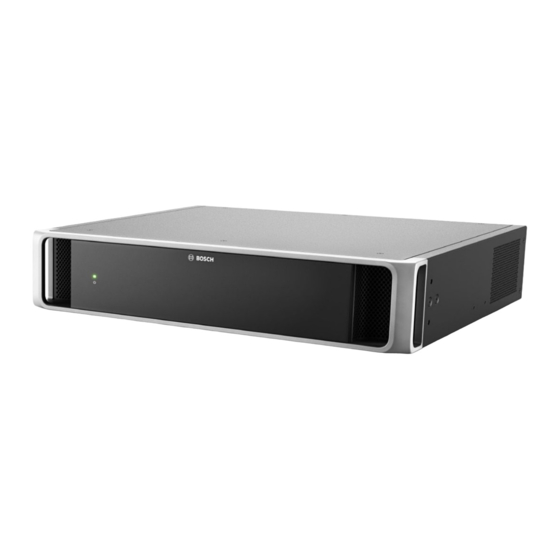

Seite 20: Mechanische Installation Der Zentralen Geräte
1x DVD mit Handbüchern und Software (nur bei DCNM‑APS). Vorderansicht Position Beschreibung 19-Zoll-Montagewinkel. Lüftereinlass. LED-Signalleuchte: Aus: Ausgeschaltet. Grün: Eingeschaltet. Gelb: Standby. Blinklicht: Dienste auf dem Server-PC werden nicht ausgeführt. Grün/gelb wechselnd: Ein Software-Download ist erforderlich. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. - Seite 21 Buchse 3, 4, 5, Stromversorgung mit hoher Leistung. 14, 16, 18, 20 LED-Überlastanzeige für Buchsen 2‑5: Grün: Stromversorgung OK. Rot: Überlastung. Entfernen Sie das Kabel, und warten Sie einige Sekunden, bis das System die Überlastabschaltung zurücksetzt. Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |...
- Seite 22 Bei Installation in einem 19-Zoll-Racksystem ragt das Gerät gegenüber den 19-Zoll- Montagewinkeln um 30 mm hervor. Vorsicht! Die Lüftungsschlitze an der Vorderseite und an der linken und rechten Seite hinten dürfen nicht verdeckt werden. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V.
-
Seite 23: Mechanische Installation Der Sprechstellen
Bild 7.1: DCNM-MMD Vorderansicht, Draufsicht, Rück und Seitenansicht Position Beschreibung Kapazitiver 18-cm-Touchscreen (7 Zoll) LED-Zeile Zwei-Wege-Lautsprecher 3,5-mm-Stereo-Klinkenbuchse für Kopfhörer oder Kopfsprechgarnitur mit integriertem Mikrofon Lautstärkeregelung für Kopfhörer Vorsitzendenvorrangtaste bzw. Mikrofon-Stummschalttaste. Mikrofonanmeldetaste. Kabelführungen. Mikrofoneingang-Steckverbinder. Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |... - Seite 24 Verwenden Sie M4-Schrauben. Die Einschraubtiefe in den Gewindeeinsätzen an der Unterseite des Geräts darf maximal 5 mm betragen (1). Bild 7.2: DCNM-MMD Untersicht (ortsfeste Installation) Position Beschreibung Gewindeeinsatz für ortsfeste Installation 2x RJ45-Steckverbinder (Eingang/Ausgang) für System-Stromversorgungskabel 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V.
- Seite 25 DCN multimedia Mechanische Installation der Sprechstellen | de Position Beschreibung Kabelführungen USB-Steckverbinder (für zukünftige Verwendung) Sehen Sie dazu auch – DCNM-CBxx Systemnetzwerkkabel, Seite 16 – DCNM-CB250 Systeminstallationskabel, Seite 19 Bosch Security Systems B.V. Hardware-Installationshandbuch 2013.08 | V1.0 |...
-
Seite 26: Dcnm-Hdmic Hochdirektives Mikrofon
DCNM-MMD Multimedia Gerät, Seite 23. Bild 7.3: DCNM‑HDMIC Vorderansicht und Untersicht Nummer Beschreibung LED-Anzeige. Mikrofongitter (links und rechts). Mikrofongitter (vorne und hinten). Steckverbinderführung. Einschubführung. Steckverbinder. Abdeckung für Verriegelung (Lösen durch Drücken und Schieben). Verriegelung. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. -
Seite 27: Dcnm-Mmdsp Antireflexfolie
So entfernen Sie das Mikrofon vom DCNM‑MMD: Schieben Sie die Abdeckung (7) zum DCNM‑MMD, drücken Sie die Verriegelung (8), und ziehen Sie das Mikrofon heraus. DCNM-MMDSP Antireflexfolie Die DCN multimedia Antireflexfolie ist eine selbstabsorbierende Schutzfolie für Bildschirme aus vergütetem Glas, die kratz- und verschleißschützende Eigenschaften hat. Montageanleitung Reinigen Sie den LCD-Bildschirm des DCNM‑MMD mit den Alkoholtupfern und dem... -
Seite 28: Dcnm-Nch Namensschildhalter
Rückseite des DCNM‑MMD angebracht bzw. davon entfernt werden. Bild 7.5: Anbringen des DCNM‑NCH am DCNM‑MMD Position Beschreibung Namensschildhalter. Magnete. Hinweis! Auf der DVD aus dem Lieferumfang des DCNM‑APS befindet sich eine Vorlage für die Papiereinleger. 2013.08 | V1.0 | Hardware-Installationshandbuch Bosch Security Systems B.V. -
Seite 29: Installationstest
Fehlfunktionen des Systems auftreten. Jedes DCN multimedia Gerät (DCNM‑MMD) verfügt über integrierte Diagnosefunktionen, die zur Fehlerbehebung eingesetzt werden können. Die Diagnosefunktionen werden beim Einschalten des Geräts gestartet. Das DCN multimedia Konferenzsystem muss nicht mit dem Systemsteuerungs-PC konfiguriert bzw. an diesen angeschlossen werden. Voraussetzungen Alle Systemnetzwerkkabel sind an die Geräte angeschlossen. - Seite 30 Nun kann das Gerät heruntergeladen werden: – Das Herunterladen von Geräten wird in diesem Handbuch nicht beschrieben. Informationen zum Herunterladen von Geräten finden Sie im DCN multimedia Konfigurationshandbuch. Kundendienst Wenn Sie ein Problem nicht lösen konnten, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an Ihren Bosch Vertreter.
