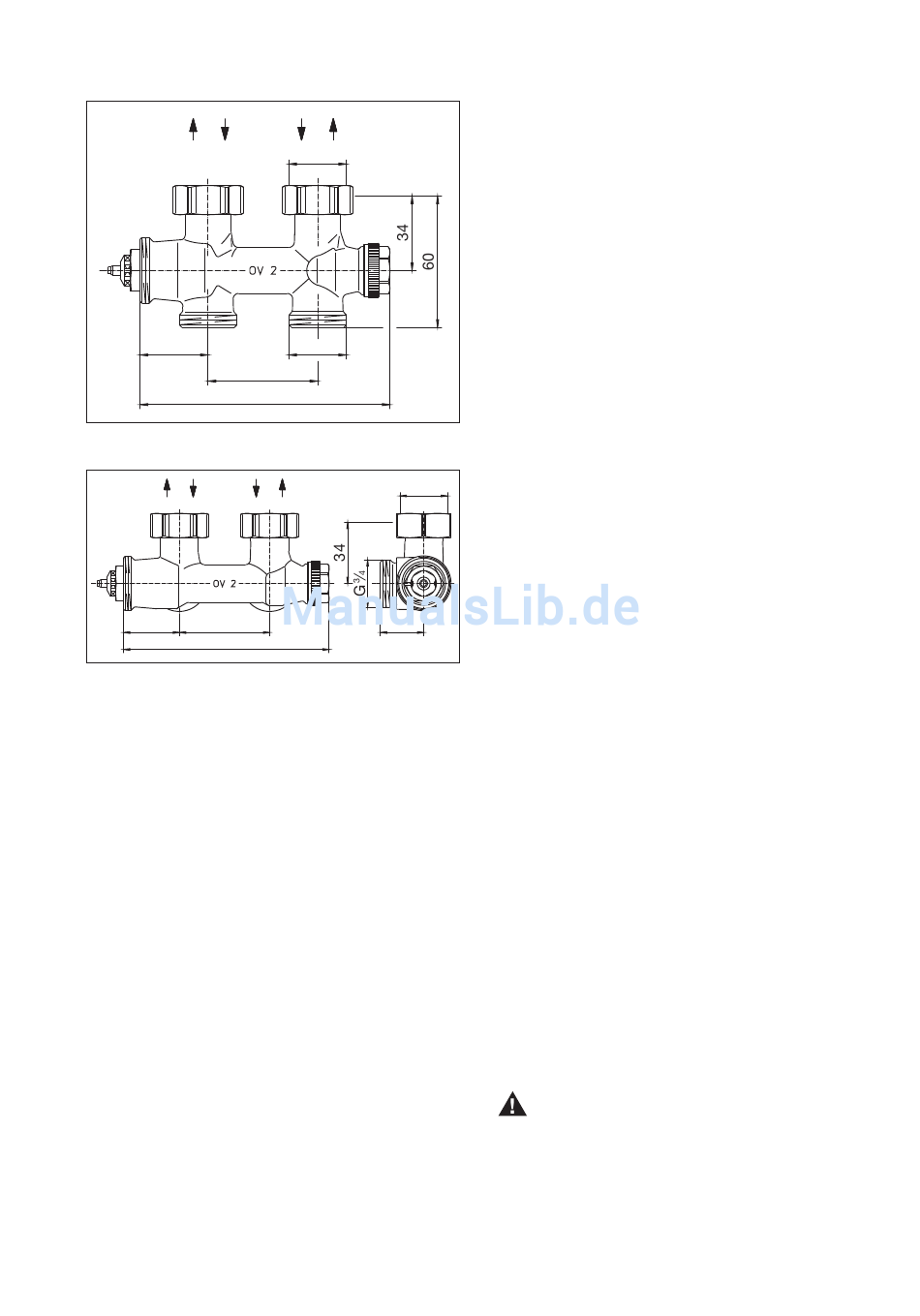

4.2 Dimensions
31
50
114
Fig. 5 Modèle droit
31 50
114
Fig. 6 Modèle équerre

5 Fonctionnement

5.1 Description du fonctionnement
Le raccord est une combinaison se composant d'un
robinet thermostatique à préréglage et d'un raccord
d'arrêt. Le raccord d'arrêt sert à la fermeture, à la
vidange et au remplissage du radiateur. Il est utilisé
pour des radiateurs avec filetage femelle G
filetage mâle G 3 ⁄ (M) selon DIN EN 16313
4
(«eurocône») et un entraxe de raccordement de
50 mm.
Les raccordements des raccords «Multiblock T» vers
le radiateur sont à joint souple.
Les raccords pour radiateurs avec filetage femelle
G ⁄ sont livrés avec des mamelons auto-étanches et
1
2
les raccords pour radiateurs avec filetage mâle G
avec des pièces coniques à encastrer.
La tuyauterie est fixée aux raccordements filetés
mâles G ⁄ selon DIN EN 16313 («eurocône») à l'aide
3
4
de raccords à serrage.
G ⁄
3
4
G ⁄
3
4
G 3 ⁄
4
24
⁄ (F) ou
1
2
3 ⁄
4

6 Montage

Avant de monter le raccord, la tuyauterie doit être
rincée à fond.
6.1 Montage du raccord
Le raccord est à monter de telle façon que le
thermostat puisse être posé en position horizontale
et qu'une libre circulation de l'air ambiant autour du
thermostat soit assurée.
Pour les radiateurs avec filetage femelle G
fond les mamelons auto-étanches dans les manchons
de raccordement de l'ensemble à robinetterie intégrée
du radiateur (couple d'environ 40 Nm). Pour les
radiateurs avec filetage mâle G
pièces à encastrer jointes dans les manchons de
raccordement du radiateur.
Visser le raccord «Multiblock T» sur le radiateur en
évitant toute contrainte mécanique.
Serrer les écrous aux raccordements vers le
radiateur avec un couple d'environ 20 - 30 Nm.
Le raccordement du thermostat et le dispositif de
fermeture doivent être facilement accessibles.
6.1.1 Montage de la tuyauterie
Lors du montage veiller à la pose parallèle et sans
contraintes de la tuyauterie. Le choix de la position
de l'aller et du retour est en principe libre mais peut
le cas échéant dépendre du modèle du radiateur.
Respecter dans ce cas les prescriptions du fabricant
du radiateur.
Pour le raccordement de tubes en cuivre, acier
de précision, acier inoxydable, plastique et du tube
multi-couches Oventrop «Copipe», les raccords à
serrage Oventrop sont à utiliser.
(Comme alternative, les raccords à serrage d'autres
fabricants – sauf pour le tube multi-couches «Copipe»
- qui conviennent au raccordement à des filetages
mâles G ⁄ selon DIN EN 16313 («eurocône») peuvent
3
4
aussi être utilisés).
1. Couper bien perpendiculairement à l'axe les tubes
à la longueur souhaitée.
2. En cas d'utilisation de tubes métalliques à paroi
mince ou très souples, il est nécessaire d'employer
des bagues de renforcement pour augmenter la
stabilité du tube (exception: raccords à serrage à
joint souple).
3. Pour les tubes avec cordons de soudure, les
bagues de renforcement ne peuvent pas être
employées. Merci d'observer les recommandations
du fabricant de tube dans ce cas. Le bon
fonctionnement du raccord à serrage doit être
vérifié au préalable.
Respecter les avertissements du paragraphe
2 (Consignes de sécurité)!
⁄ , visser à
1
2
⁄ , insérer les
3
4
