6.4.2 Vidange du radiateur
1. Fermer le raccord comme décrit sous paragraphe
6.4.1.
2. Desserrer le mécanisme (
à l'aide de la clé à six pans de 10 mm en la
tournant vers la gauche.
3. Visser l'outil de manœuvre (réf. 1090551) sur le
raccord et fixer un tuyau. Serrer à l'étanchéité (10
Nm au maximum) la vis de serrage (clé de 19 mm).
4. Insérer la clé à six pans de 10 mm dans l'outil de
manœuvre et ouvrir en tournant vers la gauche
pour vidanger le radiateur.
ATTENTION
Une pression différentielle max. de 4 bar ne doit
pas être dépassée lors du remplissage et de la
vidange.
6.4.3 Remplissage du radiateur
1. Si le radiateur a été vidangé avec l'outil de
manœuvre, une modification n'est pas nécessaire
(le radiateur doit simplement être purgé).
2. Après le remplissage, insérer la clé à six pans de
10 mm dans l'outil de manœuvre et fermer le
mécanisme en la tournant vers la droite.
3. Dévisser l'outil de manœuvre du raccord et serrer
le mécanisme à l'aide d'une clé à six pans de
10 mm (10 Nm au maximum).
4. Ouvrir la tige d'arrêt en la tournant vers la gauche
jusqu'en butée à l'aide d'une clé à six pans de
4 mm. Purger le radiateur.
5. Remonter le bouchon.
6.4.4 Remplissage du radiateur par le système de
chauffage
1. Fermer le raccord en tournant le mécanisme vers
la droite à l'aide d'une clé à six pans de 10 mm
(10 Nm au maximum).
2. Ouvrir la tige d'arrêt en la tournant vers la gauche
jusqu'en butée à l'aide d'une clé à six pans de
4 mm. Purger le radiateur.
3. Remonter le bouchon.

7 Accessoires

Oventrop propose des caches design adaptés au
modèle droit et équerre pour l'habillage du raccord.
Ne monter les caches design qu'après avoir terminé
les travaux de construction.
7.1 Montage du cache design pour modèle droit
Placer les deux moitiés du cache design autour du
raccord et les pousser l'une contre l'autre jusqu'à
enclenchement (voir fig. 8). Respecter la bonne
position de montage (voir marquage à l'intérieur du
cache).
1 ⁄ de tour au maximum)
4

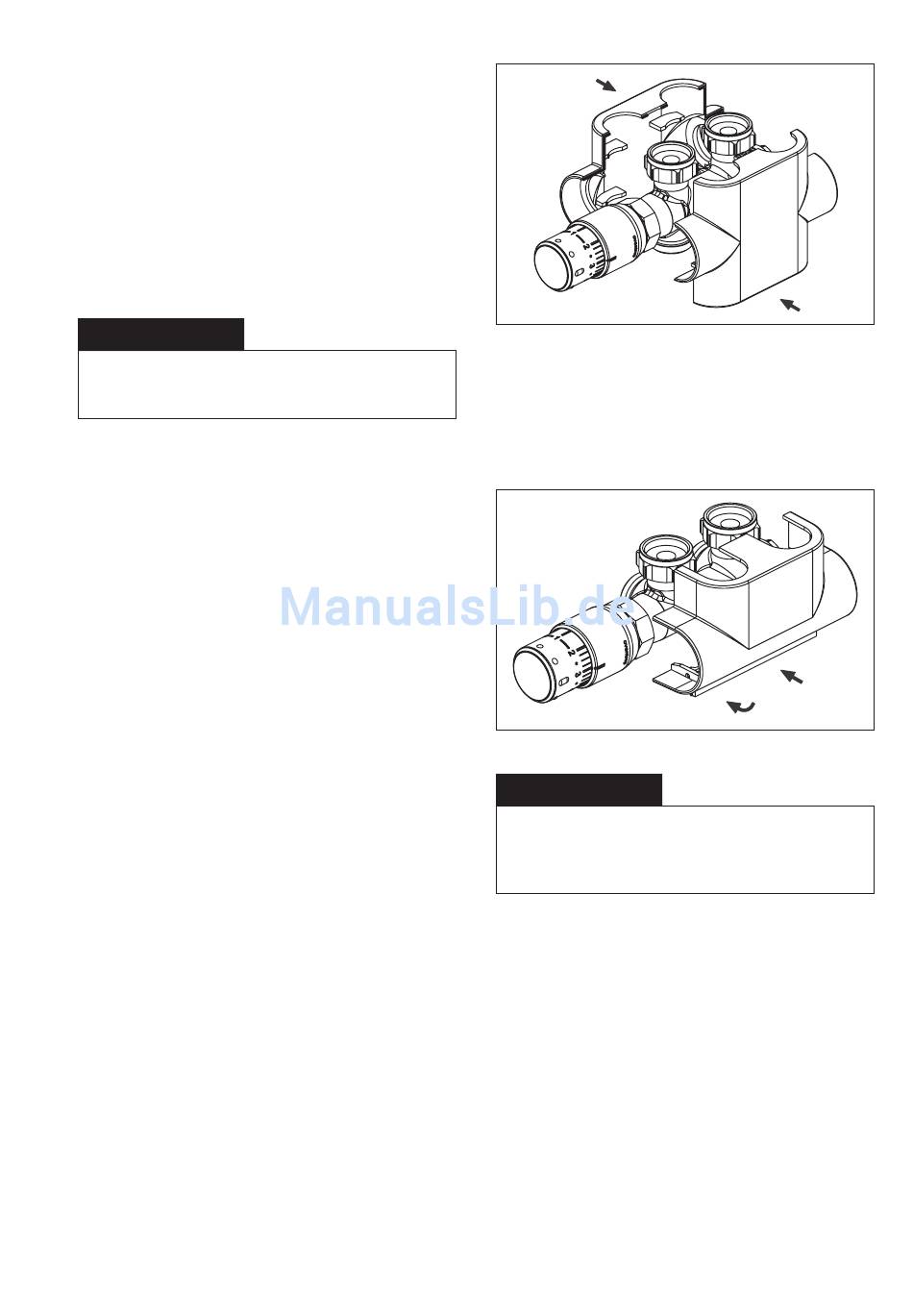

Fig. 8 Montage du cache design, modèle droit
7.2 Montage du cache design pour modèle
équerre
1. Faire glisser le cache sur le raccord (voir fig. 9).
2. En position finale, rabattre le volet de maintien
vers le haut jusqu'à enclenchement.
Fig. 9 Montage du cache design, modèle équerre
ATTENTION
Montage du cache design
Ne monter le cache design qu'après avoir terminé
les travaux de construction pour éviter qu'il soit
endommagé.

8 Entretien

Le raccord ne nécessite aucun entretien.
L'étanchéité et le fonctionnement du raccord et
des points de raccordement doivent être vérifiés
régulièrement lors de l'entretien de l'installation. Le
raccord doit être facilement accessible.

9 Garantie

Les conditions de garantie de la société Oventrop
valables au moment de la livraison s'appliquent.
