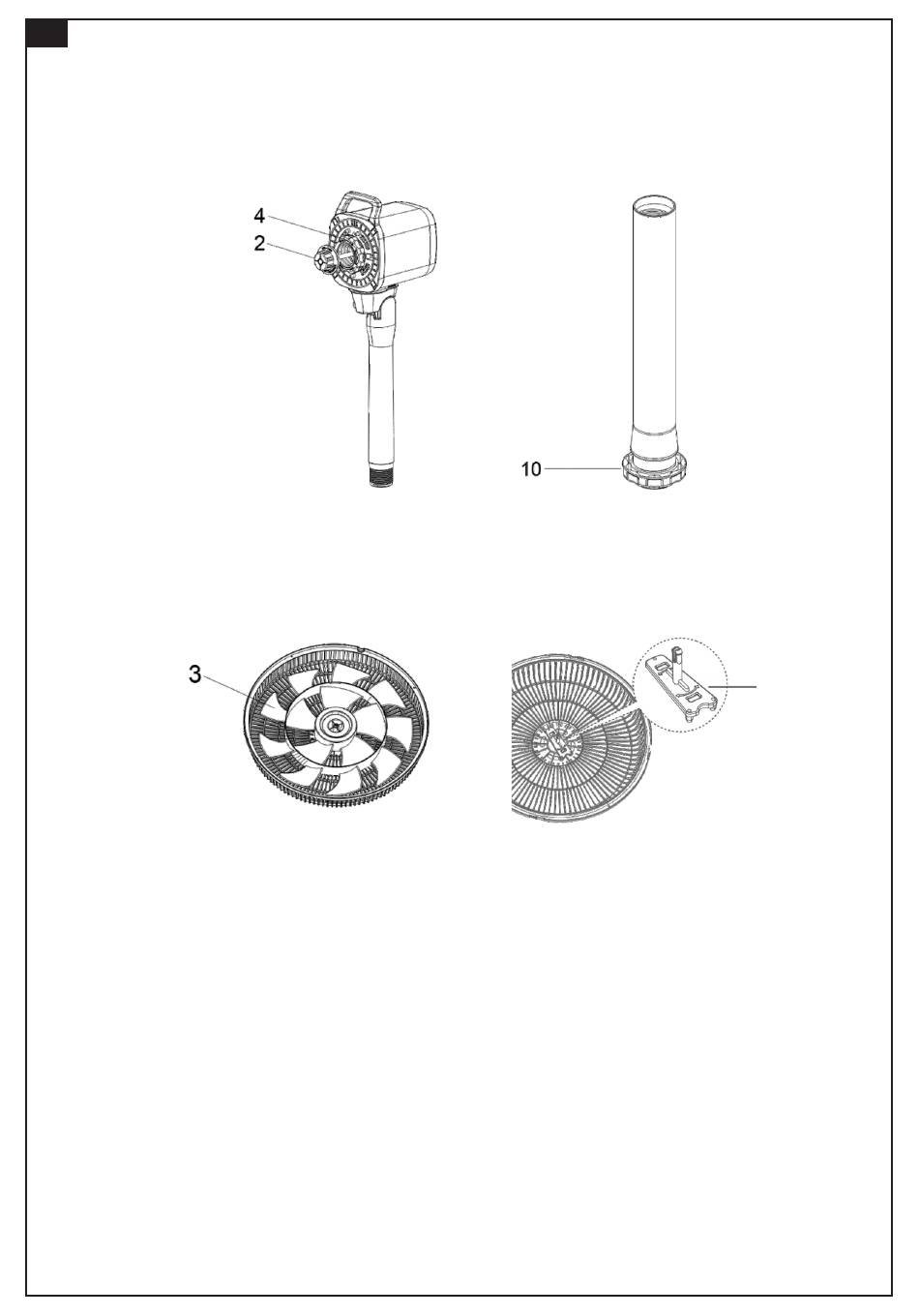

a) Packen Sie den Ventilator aus und nehmen Sie alle Teile aus der Verpackung.
b) Trennen Sie die Befestigungsmutter der Flügel (2) und die Befestigungsmutter des
Gitters (4) vom Ventilatorkopf. Trennen Sie außerdem die Mutter (10) vom unteren
Rohr (8).
c) Trennen Sie die Flügel (3) vom hinteren Gitter (5) und entfernen Sie die
Flügelbefestigungshalterung. Die Flügelbefestigungshalterung wird bei der
Montage des Ventilators nicht benötigt.
d) Stecken Sie das untere Rohr (8) in die Öffnung (9) des Sockels und ziehen Sie die
Mutter (10) fest.
e) Stecken Sie das obere Rohr (7) in das untere Rohr (8) und drehen Sie das obere
Rohr im Uhrzeigersinn, um sowohl das obere Rohr (7) als auch das untere Rohr (8)
festzuziehen.
f) Setzen Sie den Ventilatorkörper (6) in das obere Rohr (7) ein und drehen Sie den
Ventilatorkörper (6) im Uhrzeigersinn, um sowohl den Ventilatorkörper (6) als auch
das obere Rohr (7) festzuziehen.
g) Befestigen Sie das hintere Gitter (5) mit der Befestigungsmutter (4) für das hintere
Gitter am Lüfterkopf und sichern Sie dann das Lüfterblatt (3) mit der
Befestigungsmutter (2) für das Lüfterblatt.
h) Verbinden Sie das vordere Gitter (1) und das hintere Gitter (5) und befestigen Sie
dann das vordere Gitter (1) und das hintere Gitter (5) mit 4 Schrauben.
