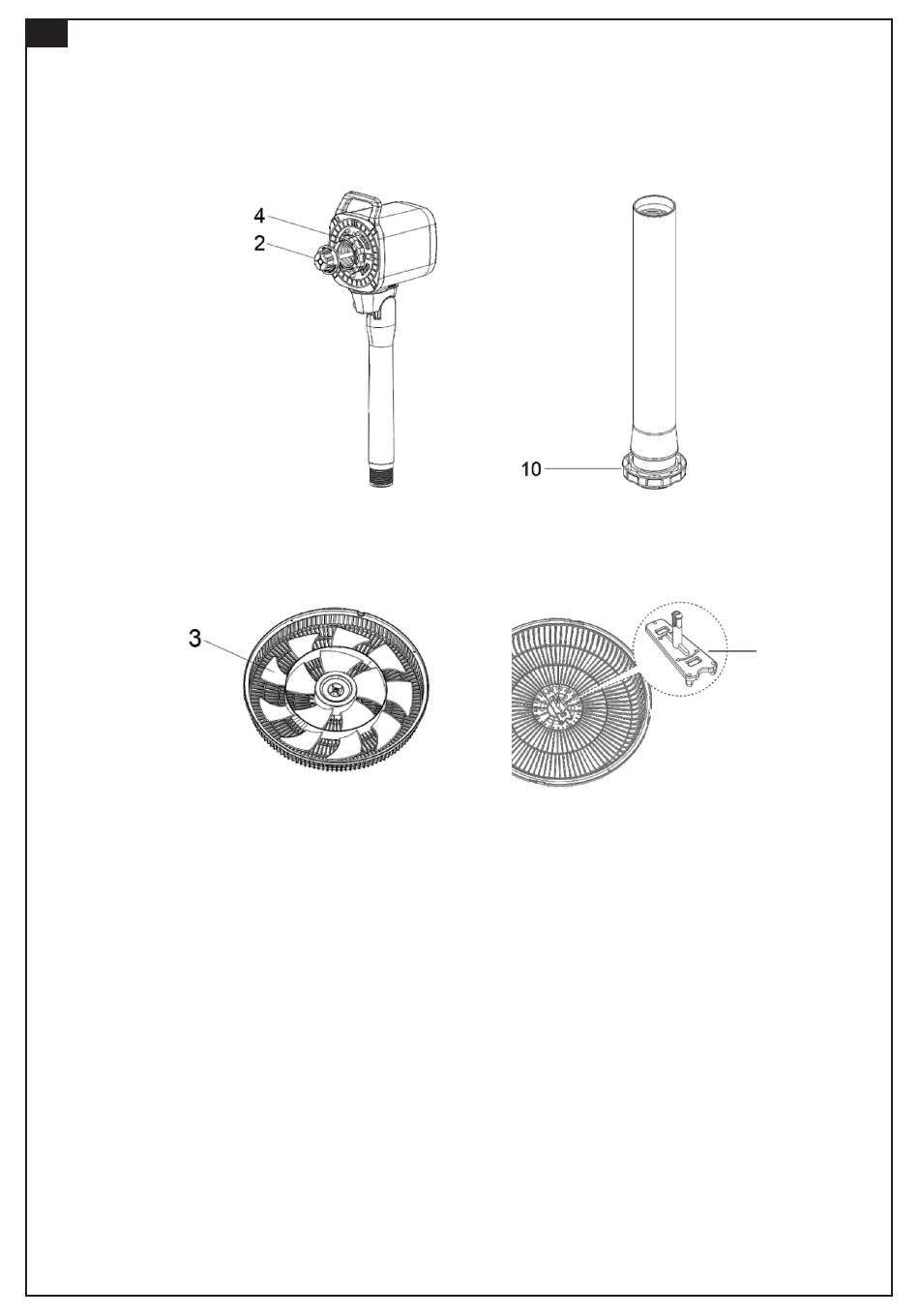

a) Desembale o ventilador e retire todas as peças da embalagem
b) Separe a porca de fixação da pá (2) e a porca de fixação da grelha (4) da cabeça
do ventilador. E separe a porca (10) do tubo inferior (8).
c) Separe a pá (3) da grelha traseira (5) e remova o suporte de fixação da pá. O
suporte de fixação da pá não é necessário durante a montagem do ventilador.
d) Insira o tubo inferior (8) no orifício da base (9) e aperte a porca (10).
e) Insira o tubo superior (7) no tubo inferior (8) e gire o tubo superior no sentido
horário para apertar o tubo superior (7) e o tubo inferior (8).
f) Insira o corpo do ventilador (6) no tubo superior (7) e gire o corpo do ventilador (6)
no sentido horário para apertar o corpo do ventilador (6) e o tubo superior (7).
g) Use a porca de fixação da grelha (4) para a grelha traseira (5) para fixar a grelha
traseira (5) à cabeça do ventilador e, em seguida, use a porca de fixação da pá (2)
para a pá do ventilador (3) para manter a pá do ventilador (3) no lugar.
h) Conecte a grelha frontal (1) e a grelha traseira (5) e, em seguida, fixe a grelha
frontal (1) e a grelha traseira (5) com 4 parafusos.
