FR
a) Déballez le ventilateur et retirez toutes les pièces de l'emballage.

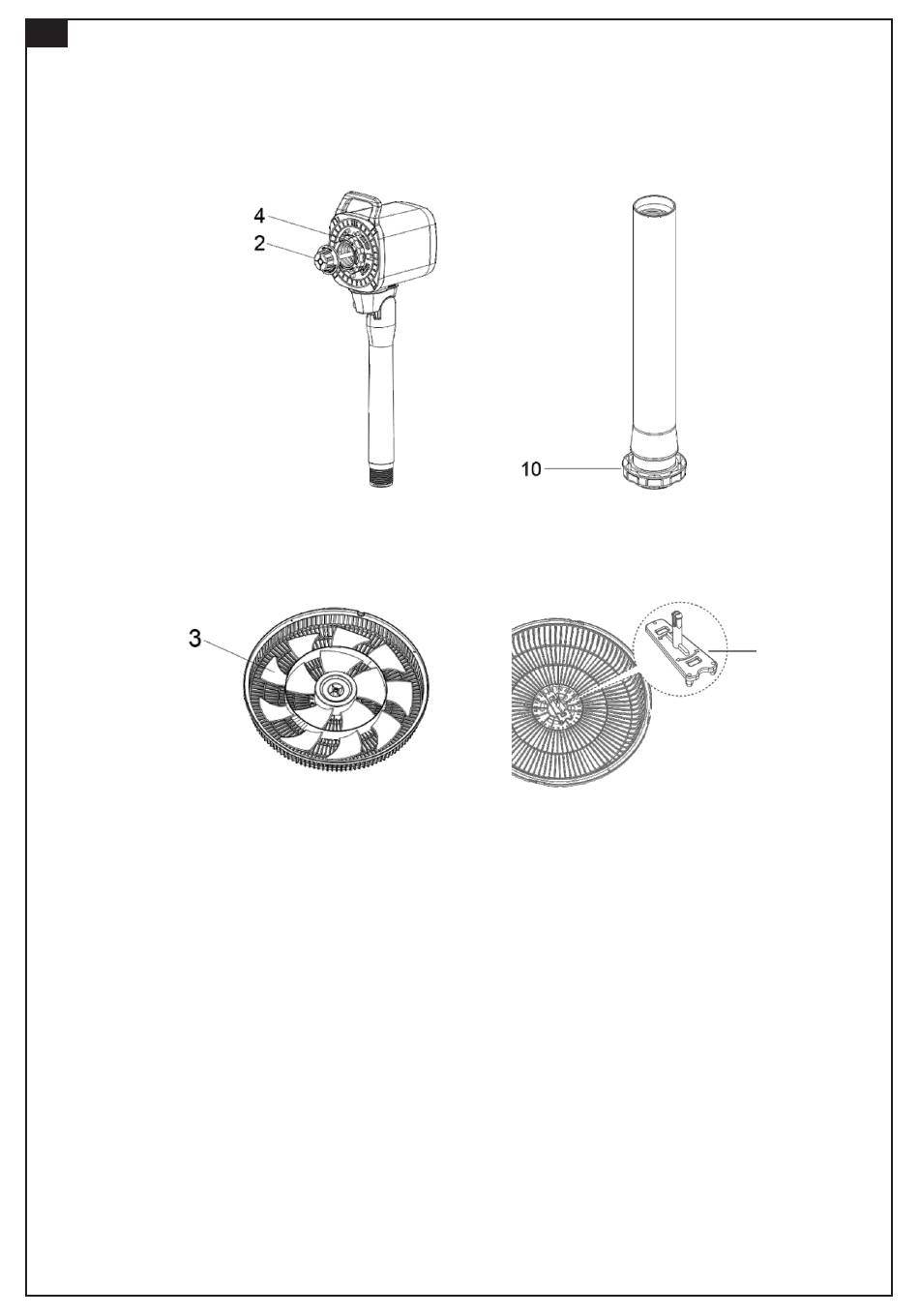

b) Séparez l'écrou de fixation de la pale (2) et l'écrou de fixation de la grille (4) de la
tête du ventilateur. Séparez également l'écrou (10) du tube inférieur (8).
c) Séparez la pale (3) de la grille arrière (5) et retirez le support de fixation de la pale.
Le support de fixation de la pale n'est pas nécessaire lors de l'assemblage du
ventilateur.
d) Insérez le tube inférieur (8) dans le trou (9) de la base et serrez l'écrou (10).
e) Insérez le tube supérieur (7) dans le tube inférieur (8) et tournez le tube supérieur
dans le sens des aiguilles d'une montre pour serrer à la fois le tube supérieur (7) et
le tube inférieur (8).
f) Insérez le corps du ventilateur (6) dans le tube supérieur (7) et tournez le corps du
ventilateur (6) dans le sens des aiguilles d'une montre pour serrer à la fois le corps
du ventilateur (6) et le tube supérieur (7).
g) Utilisez l'écrou de fixation de la grille (4) pour la grille arrière (5) afin de fixer la
grille arrière (5) à la tête du ventilateur, puis utilisez l'écrou de fixation de la pale
(2) pour la pale du ventilateur (3) afin de maintenir la pale du ventilateur (3) en
place.
h) Connectez la grille avant (1) et la grille arrière (5), puis fixez la grille avant (1) et la
grille arrière (5) à l'aide de 4 vis.
