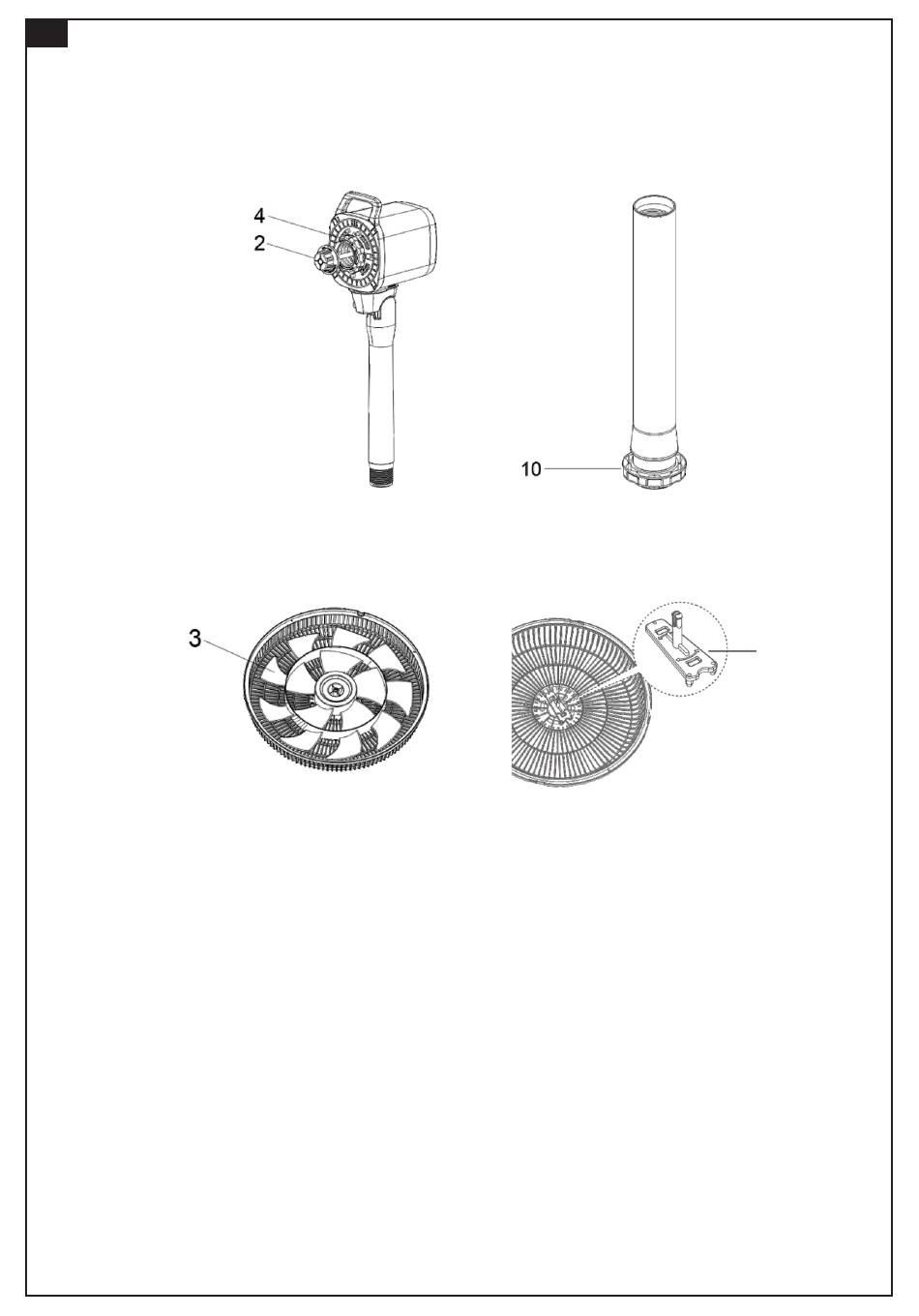

a) Desembale el ventilador y retire todas las piezas del embalaje.
b) Separe la tuerca de fijación de la pala (2) y la tuerca de fijación de la rejilla (4) del
cabezal del ventilador. Separe también la tuerca (10) del tubo inferior (8).
c) Separe la pala (3) de la rejilla trasera (5) y retire el soporte de fijación de la pala. El
soporte de fijación de la pala no es necesario durante el montaje del ventilador.
d) Inserte el tubo inferior (8) en el orificio de la base (9) y apriete la tuerca (10).
e) Inserte el tubo superior (7) en el tubo inferior (8) y gire el tubo superior en el
sentido de las agujas del reloj para apretar tanto el tubo superior (7) como el tubo
inferior (8).
f) Inserte el cuerpo del ventilador (6) en el tubo superior (7) y gire el cuerpo del
ventilador (6) en sentido horario para apretar tanto el cuerpo del ventilador (6)
como el tubo superior (7).
g) Utilice la tuerca de fijación de la rejilla (4) para la rejilla trasera (5) para fijar la
rejilla trasera (5) al cabezal del ventilador y, a continuación, utilice la tuerca de
fijación de la pala (2) para la pala del ventilador (3) para mantener la pala del
ventilador (3) en su sitio.
h) Conecte la rejilla delantera (1) y la rejilla trasera (5) y, a continuación, fije la rejilla
delantera (1) y la rejilla trasera (5) con 4 tornillos.
