GB
Informations électriques
Fig. 2
D
Éléments de la face avant de l'appareil - voir l'illustration de la face avant
•
Douille avec le symbole -
NL
Raccordement du câble de masse avec pince de masse
•
Douille avec le symbole +
Raccordement du câble d'électrode avec pince porte-électrode
F
•
Voyant LED vert
L'appareil est prêt à fonctionner
•
Voyant LED jaune
E
L'appareil est mis hors circuit à cause d'une sollicitation ou élévation de température
importante du semi-conducteur à l'intérieur. Attendez environ 4 à 5 minutes jusqu'à ce que
l'appareil refroidisse. Vous pouvez de nouveau souder lorsque le témoin lumineux jaune
P
s'éteint et que le témoin vert s'allume.
•
Interrupteur
Interrupteur principal de mise sous tension et hors tension (position O) et d'intensité de
I
courant ou de Ø des électrodes. Vous entendez un déclic lors de la mise sous tension ou
hors tension.
•
Panneau arrière et faces latérales de l'appareil
S
Conservez les grilles d'aération dégagées et disposez l'appareil à au moins 10 cm de
distance des murs.
FIN
2. CONSIGNES DE SÉCURITÉ
N

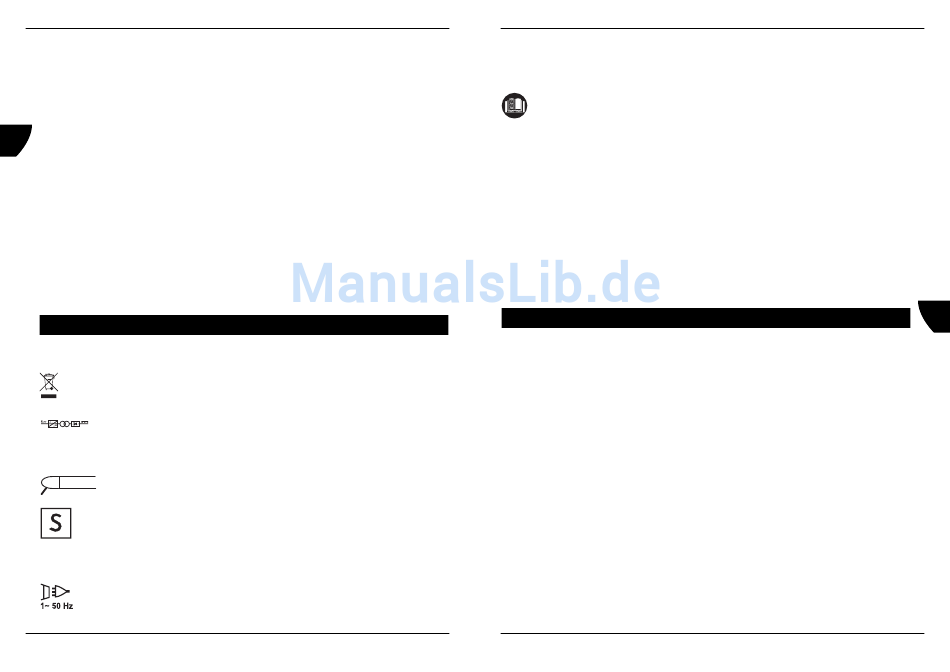

Explication des symboles
Les appareils électriques ou électroniques défectueux ou éliminés doivent
DK
être livrés aux endroits de recyclage prévus à cet effet.
Symbole de survolteur de soudage avec redresseur de courant continu
EN 60974-1:
Norme de sécurité électrique
1998 + A1 + A2
Symbole de soudage manuel à l'arc électrique
Symbole de tension de sortie protégée contre les contacts accidentels
Uo
Tension de sortie continue: max. 70 V en circuit ouvert (lorsqu'on ne soude pas)
Symbole de tension d'alimentation. Fréquence 50 Hz
32
HITSAUSMUUNTAJA
Numerot seuraavassa tekstissä vastaavat sivujen 2 + 106 kuvia.
Lue tämä käyttöohje ennen käyttöä perusteellisesti läpi. Tällöin ymmärrät
laitetta paremmin ja vältät tarpeettomat vaaratekijät. Noudata tässä
käyttohjeessa olevia turvallisuusohjeita ennen hitsausmuuntajan
käyttämistä. Säilytä tämä käyttöohje huolellisesti tulevaa tarvetta varten ja
anna tämä käyttöohje mukaan luovuttaessasi laitteen edelleen.
Käyttö
Laite soveltuu käsinhitsaukseen vaippaelektrodeilla 1,6 mm Ø, 2 mm Ø ja enintään 2,5 mm Ø.
Laitteella voidaan hitsata 1,5 mm:stä noin 8 mm:iin paksuisia teräslevyjä. Se on tarkoitettu
yksityiseen ja ammattimaiseen käyttöön.
Sisällysluettelo
1.
Laitetiedot
2.
Turvallisuusmääräykset
3.
Asennus
4.
Käyttö
5.
Asiakaspalvelu ja huolto
1. LAITETIEDOT
Tekniset tiedot ja tyyppikilven symbolit
Taulukko 1 - 106 kuvia
Pakkauksen sisältö
Kuva 1
1.
Invertteri
2.
Verkkokaapeli
3.
Elektrodikaapeli hitsauspuikon pitimellä (+)
4.
Maadoituskaapeli maadoittimella (-)
5.
Kantohihna
Etusivu
Kuva 2
6.
Käynnistyksen/pysäytyksen ja sähkövirran voimakkuuden sekä elektrodien Ø kytkin
7.
Käyttövalmiuden vihreä LED-näyttö
8.
Ylikuormituksen/lämpötilan katkaisun keltainen LED-näyttö
9.
+ elektrodikaapeliliitäntä
10. - maadoituskaapeliliitäntä
Ferm
Ferm
GB
D
NL
F
E
P
I
S
FIN
N
DK
77
