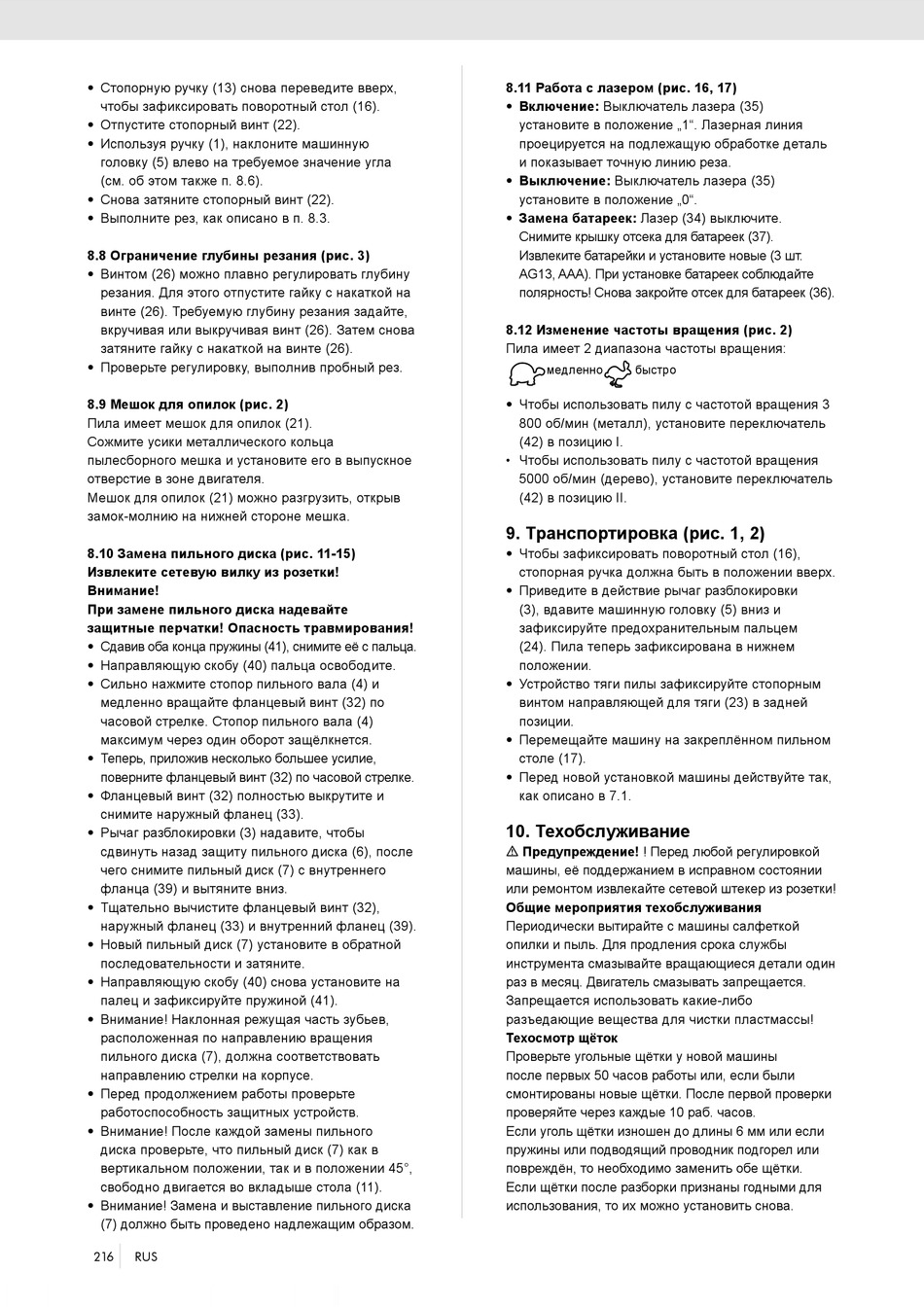

• Стопорную ручку (13) снова переведите вверх,
чтобы зафиксировать поворотный стол (16).
• Отпустите стопорный винт (22).
• Используя ручку (1), наклоните машинную
головку (5) влево на требуемое значение угла
(см. об этом также п. 8.6).
• Снова затяните стопорный винт (22).
• Выполните рез, как описано в п. 8.3.
8.8 Ограничение глубины резания (рис. 3)
• Винтом (26) можно плавно регулировать глубину
резания. Для этого отпустите гайку с накаткой на
винте (26). Требуемую глубину резания задайте,
вкручивая или выкручивая винт (26). Затем снова
затяните гайку с накаткой на винте (26).
• Проверьте регулировку, выполнив пробный рез.
8.9 Мешок для опилок (рис. 2)
Пила имеет мешок для опилок (21).
Сожмите усики металлического кольца
пылесборного мешка и установите его в выпускное
отверстие в зоне двигателя.
Мешок для опилок (21) можно разгрузить, открыв
замок-молнию на нижней стороне мешка.
8.10 Замена пильного диска (рис. 11-15)
Извлеките сетевую вилку из розетки!
Внимание!
При замене пильного диска надевайте
защитные перчатки! Опасность травмирования!
• Сдавив оба конца пружины (41), снимите её с пальца.
• Направляющую скобу (40) пальца освободите.
• Сильно нажмите стопор пильного вала (4) и
медленно вращайте фланцевый винт (32) по
часовой стрелке. Стопор пильного вала (4)
максимум через один оборот защёлкнется.
• Теперь, приложив несколько большее усилие,
поверните фланцевый винт (32) по часовой стрелке.
• Фланцевый винт (32) полностью выкрутите и
снимите наружный фланец (33).
• Рычаг разблокировки (3) надавите, чтобы
сдвинуть назад защиту пильного диска (6), после
чего снимите пильный диск (7) с внутреннего
фланца (39) и вытяните вниз.
• Тщательно вычистите фланцевый винт (32),
наружный фланец (33) и внутренний фланец (39).
• Новый пильный диск (7) установите в обратной
последовательности и затяните.
• Направляющую скобу (40) снова установите на
палец и зафиксируйте пружиной (41).
• Внимание! Наклонная режущая часть зубьев,
расположенная по направлению вращения
пильного диска (7), должна соответствовать
направлению стрелки на корпусе.
• Перед продолжением работы проверьте
работоспособность защитных устройств.
• Внимание! После каждой замены пильного
диска проверьте, что пильный диск (7) как в
вертикальном положении, так и в положении 45°,
свободно двигается во вкладыше стола (11).
• Внимание! Замена и выставление пильного диска
(7) должно быть проведено надлежащим образом.
216 RUS
8.11 Работа с лазером (рис. 16, 17)
• Включение: Выключатель лазера (35)
установите в положение „1". Лазерная линия
проецируется на подлежащую обработке деталь
и показывает точную линию реза.
• Выключение: Выключатель лазера (35)
установите в положение „0".
• Замена батареек: Лазер (34) выключите.
Снимите крышку отсека для батареек (37).
Извлеките батарейки и установите новые (3 шт.
AG13, AAA). При установке батареек соблюдайте
полярность! Снова закройте отсек для батареек (36).
8.12 Изменение частоты вращения (рис. 2)
Пила имеет 2 диапазона частоты вращения:
медленно быстро
langsam schnell
• Чтобы использовать пилу с частотой вращения 3
vitesse lente vitesse rapide
800 об/мин (металл), установите переключатель
(42) в позицию I.
• Чтобы использовать пилу с частотой вращения
slow fast
5000 об/мин (дерево), установите переключатель
(42) в позицию II.
Pomalu rychle
9. Транспортировка (рис. 1, 2)
Pomalý rýchly
• Чтобы зафиксировать поворотный стол (16),
стопорная ручка должна быть в положении вверх.
• Приведите в действие рычаг разблокировки
hitrega
Počasnega
(3), вдавите машинную головку (5) вниз и
зафиксируйте предохранительным пальцем
lassú gyors
(24). Пила теперь зафиксирована в нижнем
положении.
бавно бързо
• Устройство тяги пилы зафиксируйте стопорным
винтом направляющей для тяги (23) в задней
позиции.
Nopea hidas
• Перемещайте машину на закреплённом пильном
столе (17).
• Перед новой установкой машины действуйте так,
как описано в 7.1.
10. Техобслуживание
m Предупреждение! ! Перед любой регулировкой
машины, её поддержанием в исправном состоянии
или ремонтом извлекайте сетевой штекер из розетки!
Общие мероприятия техобслуживания
Периодически вытирайте с машины салфеткой
опилки и пыль. Для продления срока службы
инструмента смазывайте вращающиеся детали один
раз в месяц. Двигатель смазывать запрещается.
Запрещается использовать какие-либо
разъедающие вещества для чистки пластмассы!
Техосмотр щёток
Проверьте угольные щётки у новой машины
после первых 50 часов работы или, если были
смонтированы новые щётки. После первой проверки
проверяйте через каждые 10 раб. часов.
Если уголь щётки изношен до длины 6 мм или если
пружины или подводящий проводник подгорел или
повреждён, то необходимо заменить обе щётки.
Если щётки после разборки признаны годными для
использования, то их можно установить снова.
