4. Włóż sworzeń blokujący do końca pręta zawieszenia i podnieś kulę. Upewnij się, że
sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę mocującą.
Rada: Aby łatwiej było włożyć kable do pręta, owiń je taśmą izolacyjną. Pomoże Ci to
utrzymać je razem, gdy będziesz je wkładać do drążka.
5. Odkręć śruby mocujące i podkładkę na górze obudowy silnika. Wyjmij kołki z drążka (jeśli
jeszcze tego nie zrobiłeś). Przełóż rozetę przez pręt.
6. Przeciągnij kable przez drążek i wyciągnij nadmiar kabla z górnej części drążka, aby je
naciągnąć.
7. Umieść pręt wewnątrz obudowy silnika i włóż wyjęte wcześniej kołki. Dokręć śruby
mocujące i podkładki.
8. Opuść rozetę w kierunku obudowy silnika.

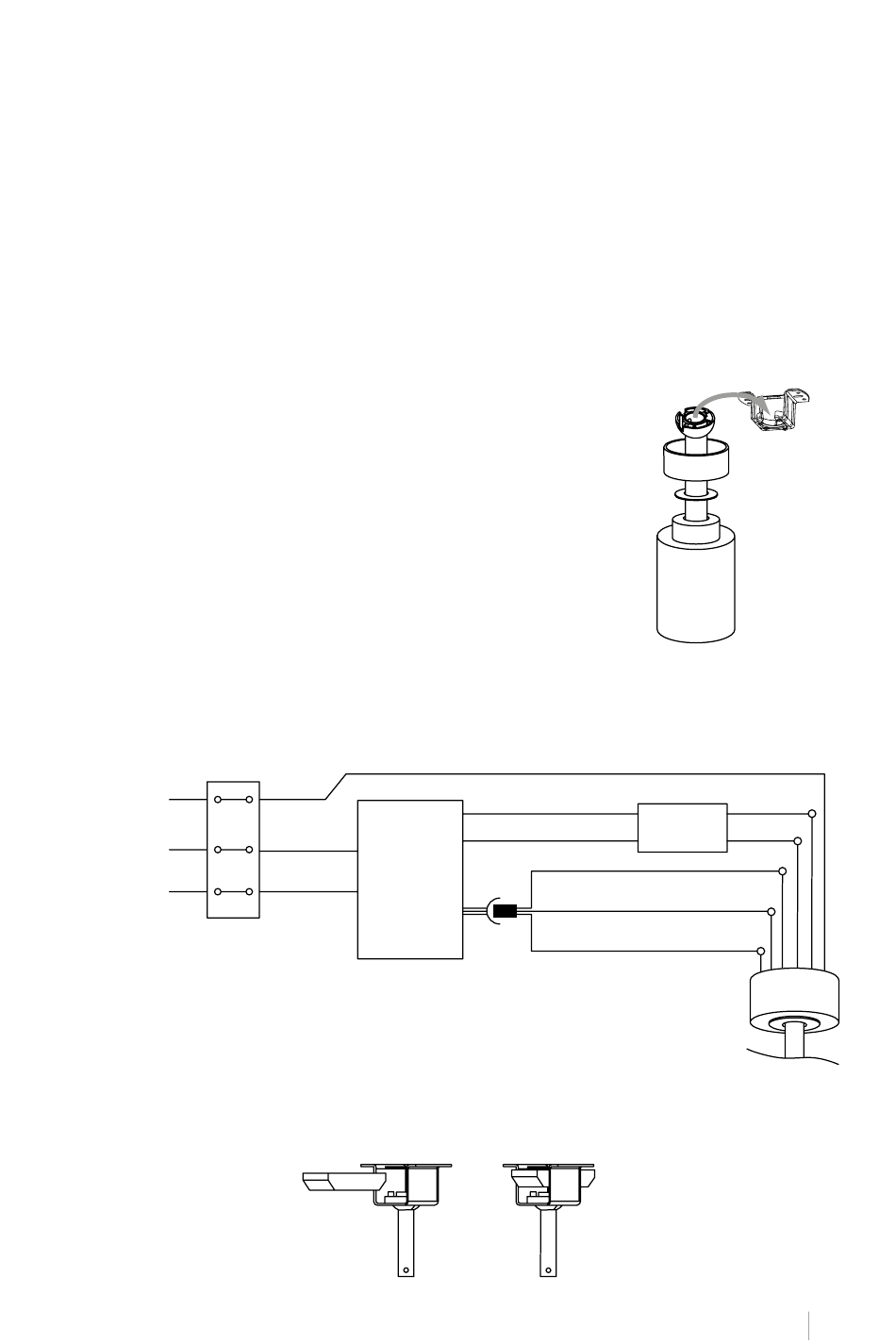

Z AW IE Ś W E N T YL ATO R
• Po przymocowaniu pręta do silnika wentylatora należy wsu-
nąć sprzęgło kulowe do uchwytu montażowego zamontowa-
nego na suficie.
P O Ł ĄCZ E N I E OK AB LOWANI A
Podłącz przewody odbiornika do przewodów silnika wentylatora, postępując zgodnie ze
wskazaniami kolorów. Upewnij się, że połączenie jest bezpieczne.
Grunt
L
N
* Tylko w modelach Z OŚWIETLENIEM.
Umieść pilota zdalnego sterowania w uchwycie montażowym, jak pokazano na rysunku.
Wejście L
(czarne)
Odbiornik
Wysyłam do
dystans
Wjazd N
(biały)
Uziemienie (zielony / żółty)
Neutralny N (niebieski)*
Jasny L (brązowy)*
Silnik prądu stałego L (szary)
Silnik prądu stałego L (różowy)
Silnik prądu stałego L (czerwony)
Kontroler
światła*
