4. Insira o pino de travamento na extremidade da haste de suspensão e levante a esfera.
Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da
esfera e aperte o parafuso de fixação.
Conselho: Para facilitar a inserção dos cabos na barra, coloque um pouco de fita isolante ao
redor deles. Isso ajudará você a mantê-los juntos enquanto os insere na barra.
5. Solte os parafusos de fixação e a arruela na parte superior da carcaça do motor. Remova
os pinos da barra (caso ainda não o tenha feito). Insira a roseta através da barra.
6. Passe os cabos pela barra e puxe o excesso de cabo pela parte superior da barra para
apertá-los.
7. Coloque a barra dentro da carcaça do motor e insira os pinos que você removeu
anteriormente. Aperte os parafusos e arruelas de fixação.
8. Abaixe a roseta em direção à carcaça do motor.

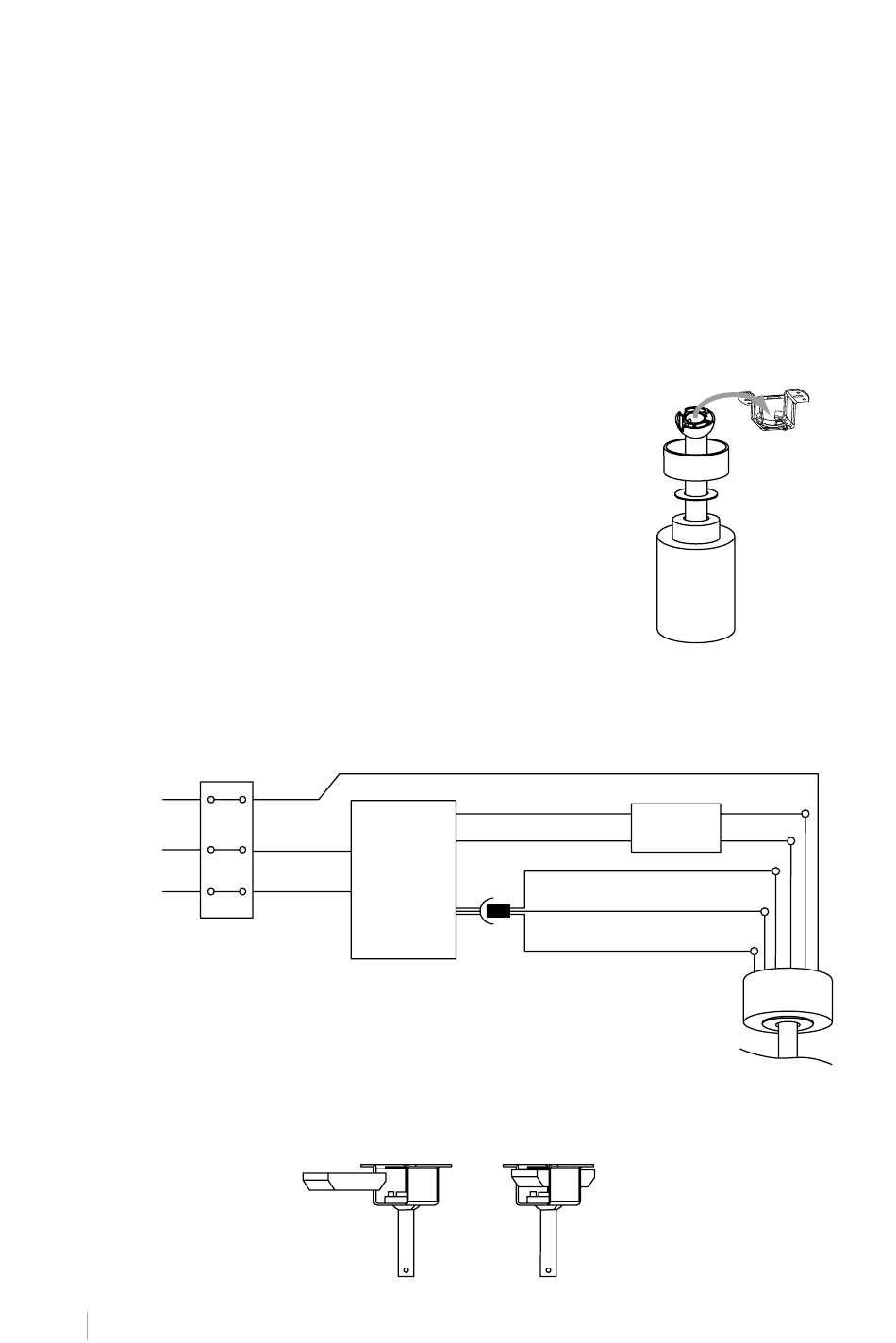

PE NDUR E O VE N TI L ADO R
• Após fixar a haste ao motor do ventilador, insira o acoplamen-
to esférico no suporte de montagem instalado no teto.
C O NE X ÃO DE F IAÇÃO
Faça a ligação entre os fios do receptor e os fios do motor do ventilador seguindo as indica-
ções de cores. Certifique-se de que a conexão seja segura.
Aterramento
L
N
* Apenas nos modelos COM LUZ.
Insira o controle remoto no suporte de montagem conforme mostrado na imagem.
P ORTU GU Ê S
30
Entrada L
(preta)
Receptor
Entrada N
(branca)
Aterramento (verde/amarelo)
Neutro N (azul)*
Controlador
Claro L (marrom)*
Motor CC L (cinza)
Motor CC L (rosa)
Motor CC L (vermelho)
da luz*
