Create Wind Forma Bedienungsanleitung Seite 57

Befestigungsschraube; verwenden Sie diese, um die Stange zu befestigen).
4. Setzen Sie den Verriegelungsstift in das Ende der Aufhängungsstange ein und heben Sie
die Kugel an. Achten Sie darauf, dass der Verriegelungsstift mit den Nuten im Inneren
der Kugel fluchtet, und ziehen Sie die Befestigungsschraube fest.
Beratung: Um das Einführen der Kabel in die Leiste zu erleichtern, wickeln Sie etwas
Isolierband um die Kabel. Das hilft Ihnen dabei, die Teile zusammenzuhalten, während Sie
sie in die Leiste einsetzen.
5. Lösen Sie die Befestigungsschrauben und die Unterlegscheibe oben am Motorgehäuse.
Entfernen Sie die Stifte aus der Stange (falls Sie dies noch nicht getan haben). Führen
Sie die Rosette durch den Steg.
6. Führe die Kabel durch die Stange und ziehe das überschüssige Kabel von der Oberseite
der Stange, um sie zu spannen.
7. Setzen Sie die Stange in das Motorgehäuse ein und setzen Sie die zuvor entfernten
Stifte wieder ein. Die Befestigungsschrauben und Unterlegscheiben festziehen.
8. Senken Sie die Rosette in Richtung Motorgehäuse ab.
HÄ NG E D E N VE NT I L ATO R AUF
• Sobald die Stange am Lüftermotor befestigt ist, setzen Sie
die Kugelkupplung in die an der Decke installierte Montage-
halterung ein.

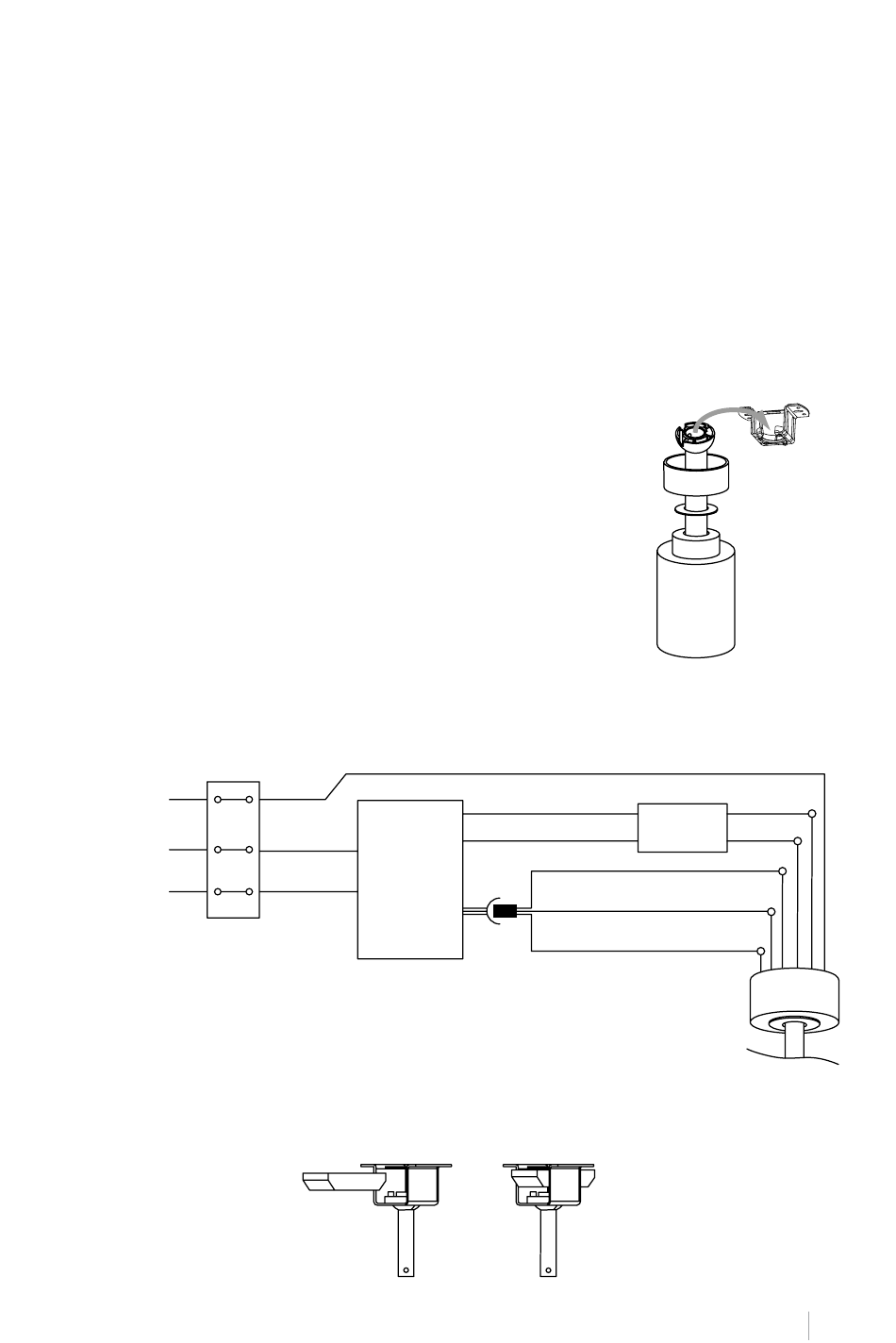

V E R DR AH TU N GSANSCH LUS S
Stellen Sie die Verbindung zwischen den Empfängerdrähten und den Lüftermotordrähten
gemäß den Farbkennzeichnungen her. Stellen Sie sicher, dass die Verbindung sicher ist.
Erdung
L
N
* Nur bei Modellen MIT BELEUCHTUNG.
Setzen Sie die Fernbedienung wie abgebildet in die Montagehalterung ein.
Eingang L
(schwarz)
Empfänger
Ich sende an
Distanz
Eintrag N
(weiß)
Erdung (grün / gelb)
Neutral N (blau)*
Hellbraun (L)*
des Lichts*
Gleichstrommotor L (grau)
Gleichstrommotor L (rosa)
Gleichstrommotor L (rot)
Regler
