fixer la barre).
4. Insérez la goupille de verrouillage dans l'extrémité de la tige de suspension et soulevez
la boule. Assurez-vous que la goupille de verrouillage est alignée avec les rainures à
l'intérieur de la bille et serrez la vis de fixation.
Conseil: Pour faciliter l'insertion des câbles dans la barre, entourez-les de ruban isolant. Cela
vous permettra de les maintenir ensemble pendant que vous les insérez dans la barre.
5. Desserrez les vis de fixation et la rondelle situées sur le dessus du carter moteur. Retirez
les goupilles de la barre (si vous ne l'avez pas déjà fait). Insérez la rosace dans la barre.
6. Faites passer les câbles à travers la barre et tirez sur l'excédent de câble par le haut de
la barre pour les tendre.
7. Placez la barre à l'intérieur du carter du moteur et insérez les goupilles que vous avez
retirées précédemment. Serrez les vis de fixation et les rondelles.
8. Abaissez la rosace vers le carter moteur.
AC CROCH E Z LE VE NT I L AT EUR
• Une fois la tige fixée au moteur du ventilateur, insérez le rac-
cord à rotule dans le support de montage installé au plafond.

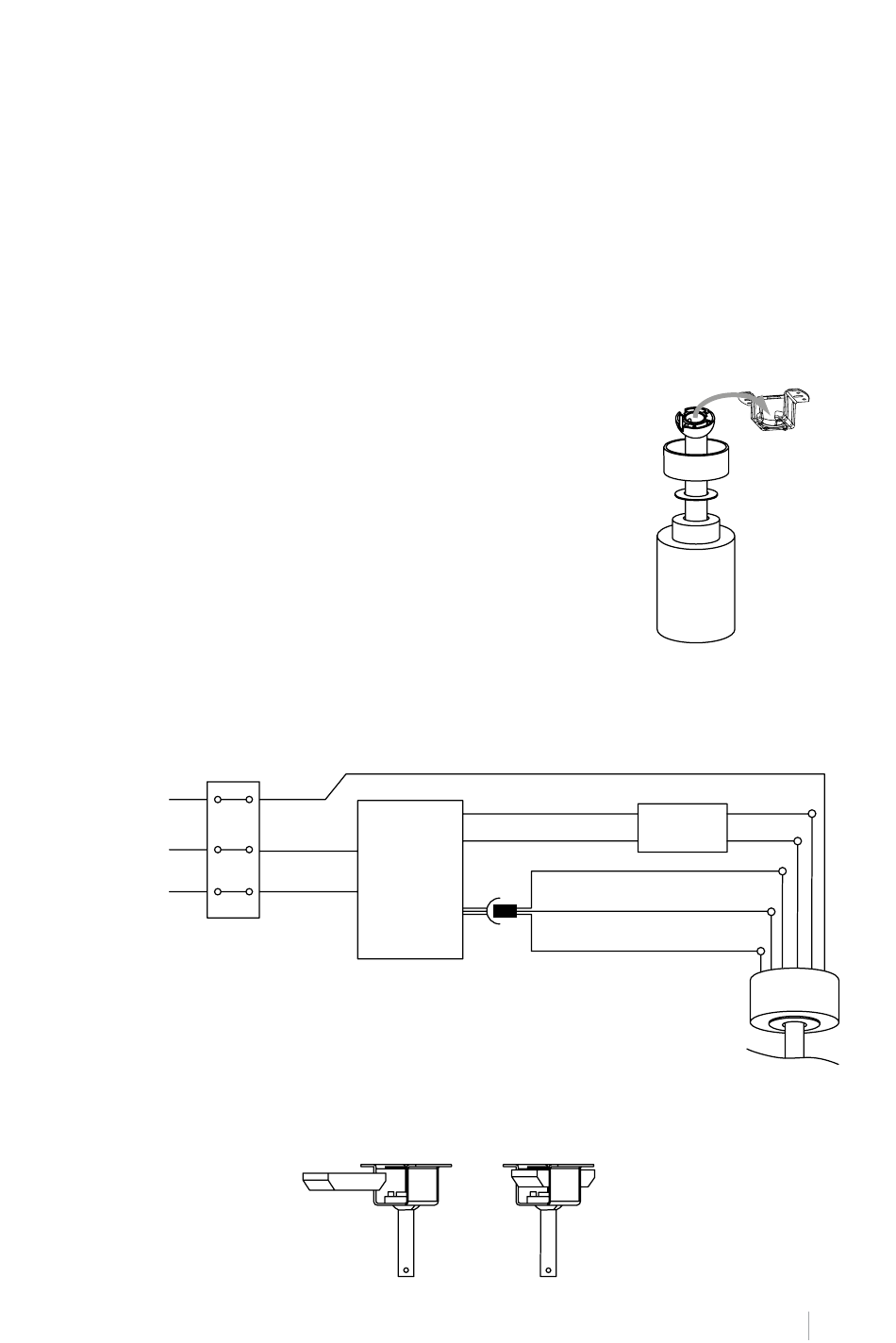

C O NNE XION DE CÂB L AGE
Effectuez la connexion entre les fils du récepteur et les fils du moteur du ventilateur en sui-
vant les indications de couleur. Assurez-vous que la connexion est sécurisée.
Mise à la terre
L
N
* Uniquement sur les modèles AVEC LUMIÈRE.
Insérez la télécommande dans le support de montage comme indiqué sur l'image.
Entrée L
(noire)
Récepteur
Entrée N
(blanche)
Mise à la terre (vert / jaune)
N neutre (bleu)*
Contrôleur
Clair L (brun)*
de la lumière*
Moteur CC L (gris)
Moteur CC L (rose)
Moteur CC L (rouge)
