4. Steek de borgpen in het uiteinde van de ophangstang en til de kogel omhoog. Zorg ervoor
dat de borgpen is uitgelijnd met de groeven in de kogel en draai de bevestigingsschroef
vast.
Advies: Om het insteken van de kabels in de stang te vergemakkelijken, kunt u wat
isolatietape om de kabels wikkelen. Dit helpt je ze bij elkaar te houden terwijl je ze in de
stang steekt.
5. Draai de bevestigingsschroeven en de ring aan de bovenkant van de motorbehuizing los.
Verwijder de pinnen uit de stang (als je dat nog niet hebt gedaan). Steek de rozet door
de stang.
6. Haal de kabels door de stang en trek het overtollige deel van de kabel aan de bovenkant
van de stang strak.
7. Plaats de stang in de motorbehuizing en steek de eerder verwijderde pinnen erin. Draai
de bevestigingsschroeven en ringen vast.
8. Laat de rozet zakken richting het motorblok.
HA NG DE V E N TI L ATO R OP
• Zodra de stang aan de ventilatormotor is bevestigd, plaatst u
de kogelkoppeling in de montagebeugel die aan het plafond
is bevestigd.

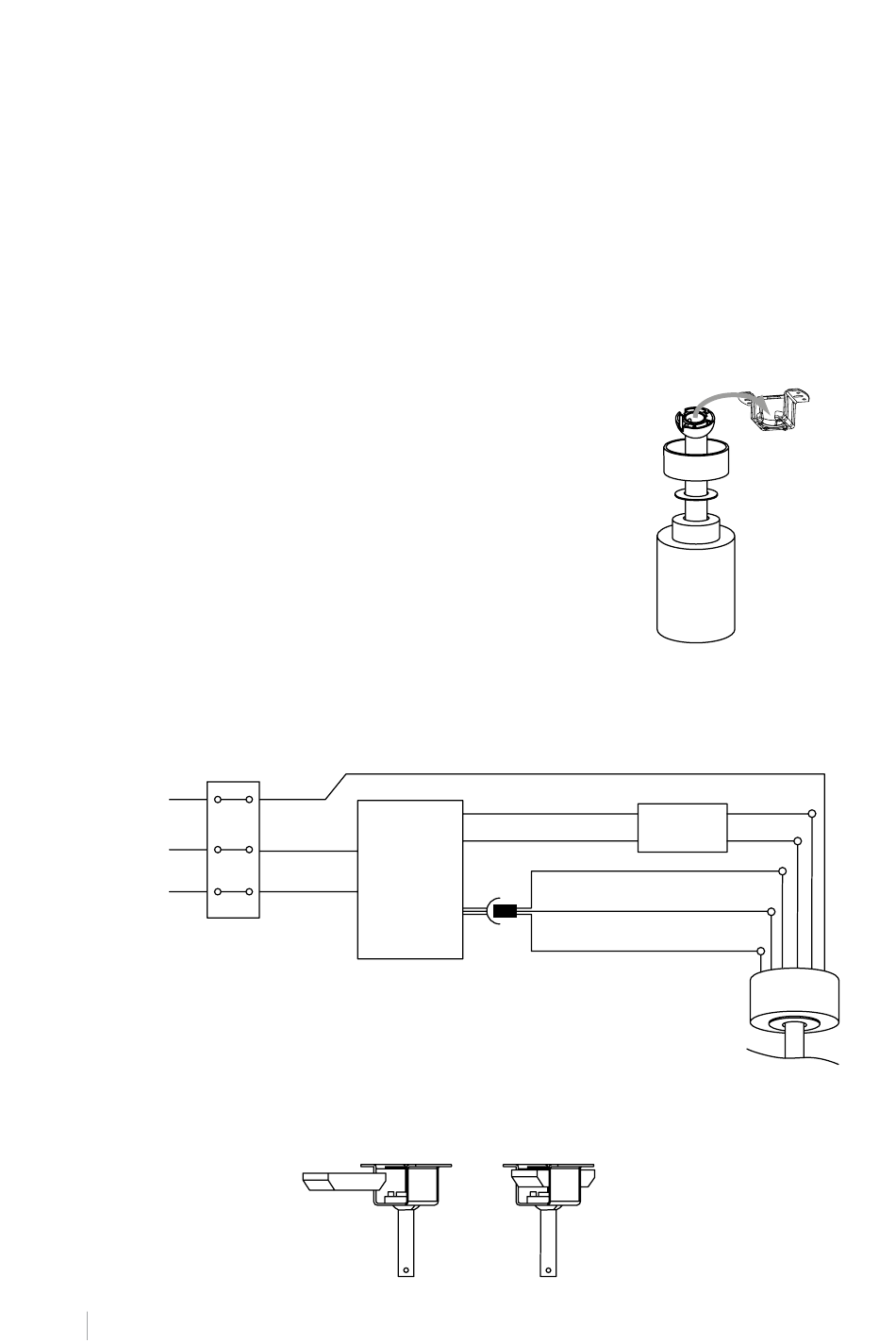

B E D R AD IN GSA ANSLU IT ING
Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor
volgens de kleuraanduidingen. Zorg ervoor dat de verbinding veilig is.
Aarding
L
N
* Alleen op modellen MET VERLICHTING.
Plaats de afstandsbediening in de montagebeugel zoals op de afbeelding te zien is.
N E DE RL AN DS
66
Ingang L
(zwart)
Ontvanger
Ik stuur naar
afstand
Ingang N
(wit)
Aarding (groen/geel)
Neutraal N (blauw)*
Licht L (bruin)*
van het licht*
DC-motor L (grijs)
DC-motor L (roze)
DC-motor L (rood)
Controller
