Abb. 15:
9 .3 .4 Pt500 Temperaturfühler ø5,0 mm / ø5,2 mm
Es gilt für Temperaturfühler ø5,0 mm und ø5,2 mm, dass sie mit befestigten Überwurfmuttern aus Kunststoff geliefert
werden, und deshalb sind sie grundsätzlich als direkt eintauchende Temperaturfühler zu verwenden. Die Temperaturfühler
sind aus Edelstahl und haben einen Durchmesser von ø5,0 mm oder ø5,2 mm. Die Temperaturfühler sind für sowohl
PN16- als auch PN25-Anlagen zugelassen, mit PS25 als der maximale Druck. Die Temperaturfühler basieren auf einem
2-Leiter-Silikonkabel und kann deshalb bei Mediumstemperaturen von bis zu 150 °C verwendet werden. Dies gilt auf für die
Überwurfmutter aus Kunststoff, die aus dem Material PPS hergestellt ist. Der eine Temperaturfühler ist bei der Lieferung im
Durchflusssensor montiert, und deshalb ist nur der andere Temperaturfühler zu montieren, wenn beide Temperaturfühler als
direkt eintauchende Temperaturfühler montiert werden sollen. Die asymmetrische Fühlerinstallation (ein Temperaturfühler
als direkt eintauchender Temperaturfühler und ein Temperaturfühler als Tauchhülsenfühler montiert) darf nur vorgenommen
werden, wenn nationale Gesetze dies erlauben und nie in Anlagen mit niedriger Differenztemperatur und/oder niedrigem
Wasserdurchfluss.

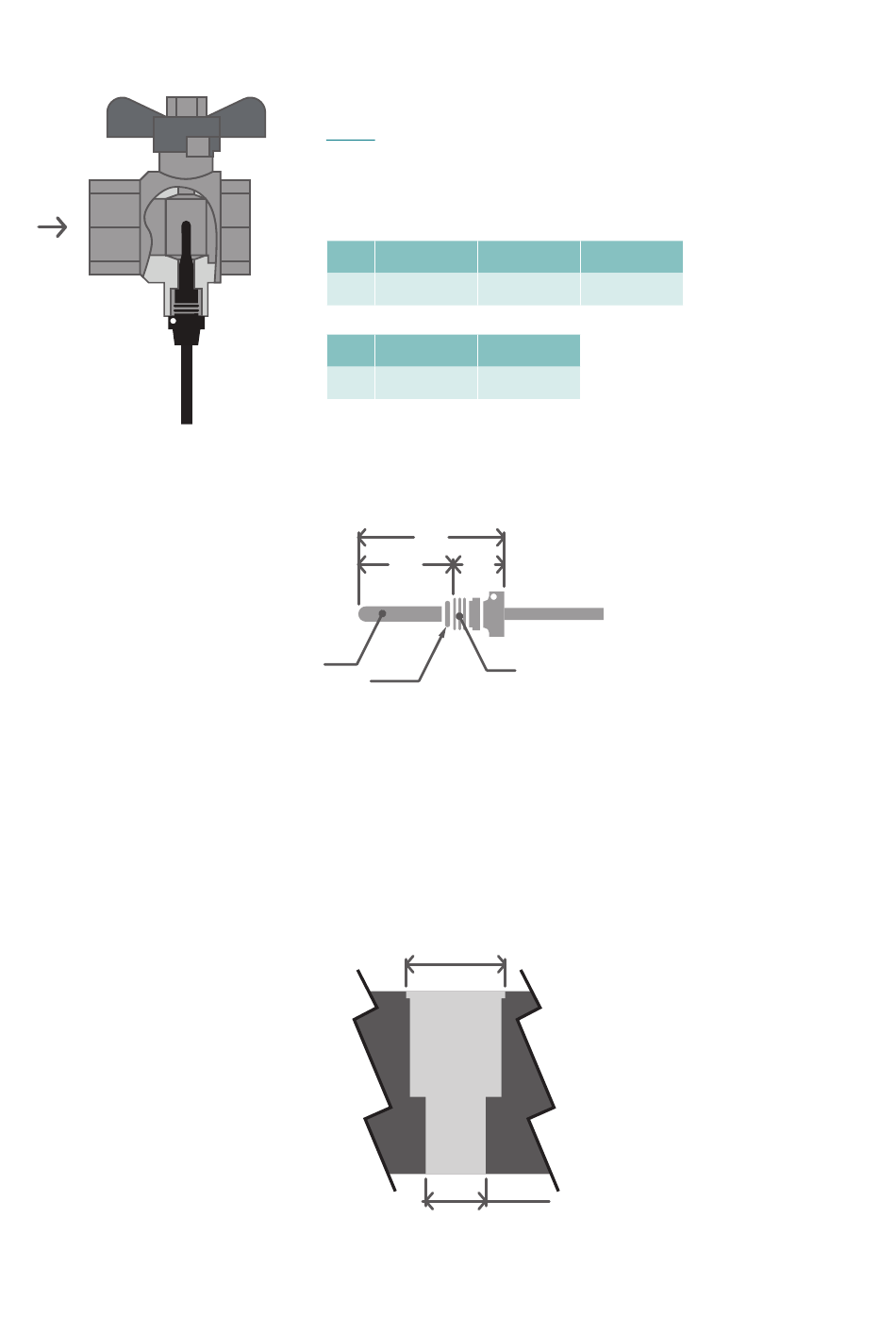

Abb. 16: Anforderungen an Maße und Toleranzen bei der Installation des direkt
Kamstrup A/S • FILE100000168_D_DE_03.2026
Für einen servicefreundlichen Zähleraustausch kann der kurze direkt eintauchende
Temperaturfühler in ein Kugelventil mit Fühlerstutzen montiert werden, siehe
Abb. 15.
Kugelventile mit Fühlerstutzen sind lieferbar mit G½, G¾, G1, die alle mit dem
Fühler DS 27,5 mm zusammenpassen, sowie mit G1¼ und G1½, die beide mit dem
Fühler DS 38 mm zusammenpassen.
Nr . 6556-570
G½
Nr . 6556-526
G1¼
47.8
29.4
Ø5.0
Ø5.2
O-Ring
Ø9 - 0.1
eintauchenden Temperaturfühlers ø5,0 mm oder ø5,2 mm.
6556-571 6556-572
G¾ G1
6556-527
G1½
18.4
M10
0
Ø5.8-0.1
MULTICAL® 403
95
