3 .2 .8 Kaltwasserleckage >N<
Die Impulseingänge A und B können im MULTICAL® 403 zur Kaltwasserleckageüberwachung verwendet werden. Als
Ausgangspunkt ist die Kaltwasserleckageüberwachung jedoch nur auf Eingang A aktiv, soweit nicht anders mit dem Kunden
vereinbart. Wenn MULTICAL® 403 für die Leckageüberwachung eingesetzt wird, wird die Empfindlichkeit bei der Konfiguration
mit dem „N-Code" angegeben.
Die Leckageüberwachung wird über einen Zeitraum von 24 Stunden gemessen. Der N-Code bestimmt die Auflösung, nach
welcher diese 24 Stunden eingeteilt werden; entweder 48 Intervalle mit einer halben Stunde, 24 Intervalle mit 1 Stunde oder
12 Intervalle mit 2 Stunden. Wenn der Zähler mindestens einen Impuls in jedem dieser Intervalle im gesamten Zeitraum
registriert, wird Infocode 8 aktiviert, der ein Leck kennzeichnet. Der Infocode wird erst nach dem Zeitraum von 24 Stunden
aktiviert. Er wird jedoch sofort wieder zurückgesetzt, sobald der Zähler ein Intervall ohne Impulse registriert.
In der unten stehenden Tabelle werden die drei möglichen N-Codes angezeigt. Bei der Bestellung wird der N-Code
standardmäßig auf 2 konfiguriert (wenn nicht vom Kunden anders angegeben).
Kaltwasserleckagesuche (Input A)
Keine aktive Leckagesuche
½ Stunde ohne Impulse
1 Stunde ohne Impulse
2 Stunden ohne Impulse
3 .2 .9 Impulsausgänge C und D >PP<
Der Zähler MULTICAL® 403 hat an den Kommunikationsmodulen zwei zusätzliche Impulsausgänge (C und D) (siehe Kapitel
11 für weitere Informationen über die Module). Die Impulsausgänge liefern die Ausgaben von ausgewählten Zählerregistern,
was mit dem gewählten Zählertyp konfiguriert wird. Da der Zähler zwei Impulsausgänge hat, können zwei der folgenden
Zählerregister durch Impulsausgang C bzw. Impulsausgang D ausgegeben werden:
• E1 (Wärmeenergie)
• E3 (Kälteenergie)
• V1 (Volumen)
Hinweis: Da die gewählten Zählerregister mit dem Zählertyp konfiguriert werden, können diese nach der Lieferung nicht
geändert werden. Die Impulsausgänge werden standardmäßig mit folgenden Registern konfiguriert:
Zählertyp Out-C
Wärmezähler E1 (CE+)
Wärme-/Kältezähler E1 (CE+)
Kältezähler E3 (CE-)
Volumenzähler V1 (CV)
Die Auflösung der Impulsausgänge folgt immer der niederwertigsten Ziffer im Display, was mit dem CCC-Code (siehe
Abschnitt 3.2.3 "Codierung des Durchflusssensors >CCC<" auf Seite
Imp/0,01 m .
3

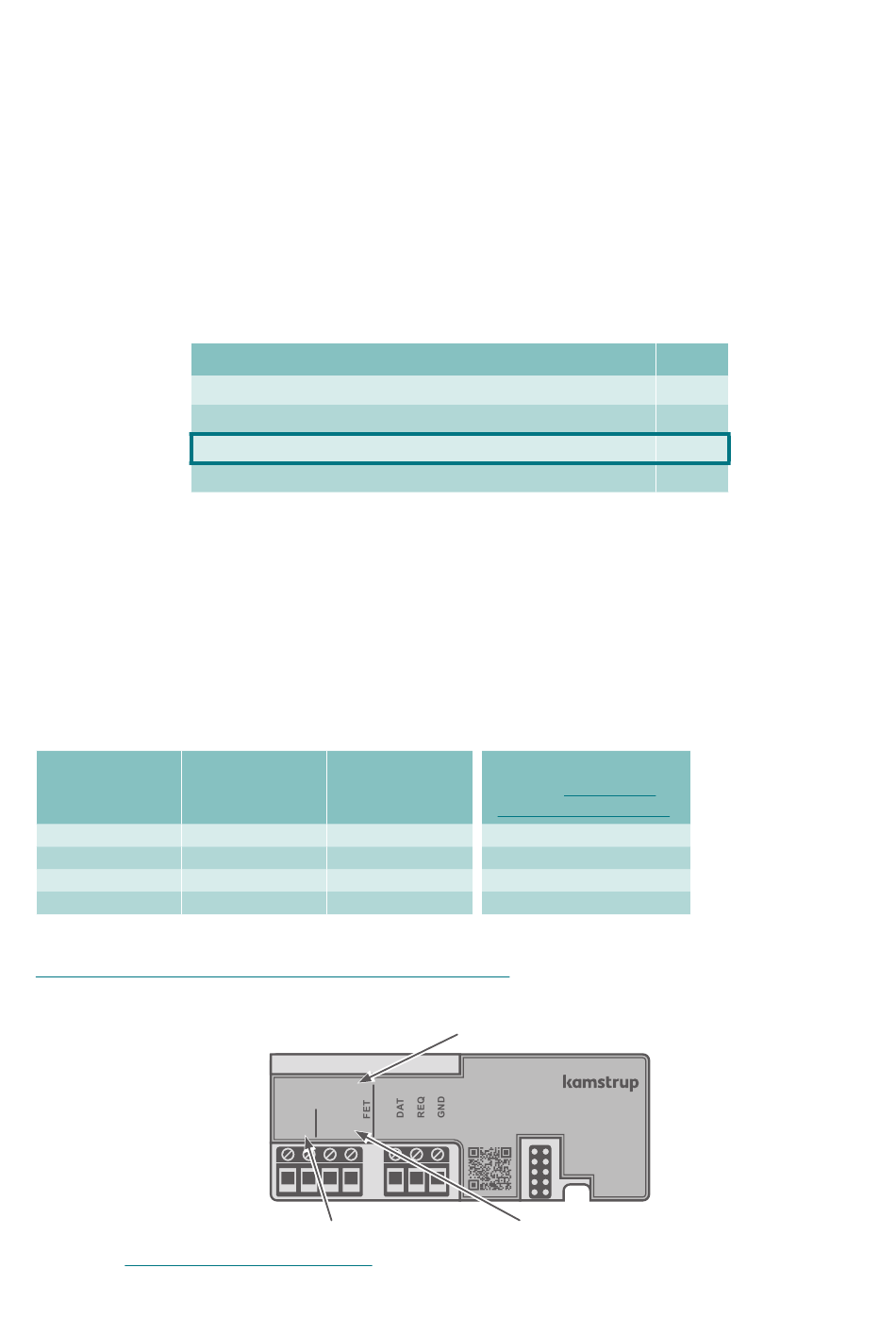

Alle Module mit Impulsausgängen sind mit der Beschriftung „Pulse outputs" versehen
Die Anschlussklemmen für Out-C und die Anschlussklemmen für Out-D sind ebenfalls deutlich gekennzeichnet.
Siehe Abschnitt 11.2 "Module" auf Seite 106
Kamstrup A/S • FILE100000168_D_DE_03.2026
Out-D
V1 (CV)
E3 (CE-)
V1 (CV)
V1 (CV)
Pulse outputs
Data
Out-C Out-D
- -
+ +
16 17 18 19 62 63 64
für weitere Einzelheiten zu verfügbaren Modulen.
Zählertyp
(siehe Abschnitt 3.1
"Typnummer" auf Seite
1, 2, 4
3, 6
5
7, 8
20) bestimmt wird, z. B. bei CCC=419: 1 Imp/kWh und 1
Data Pulse
HC-003-11
DK-8660
S/N: 0
2022.11.09
MULTICAL® 403
N-Code
0
1
2
3
15)
