4 .3 .3 Empfehlungen für Kälte- und kombinierte Wärme-/Kälteinstallationen
Kälte und kombinierte Wärme-/Kälteinstallationen
Zählergehäuse mit Gewinde mit q
A
Empfohlene Orientierung der Kamstrup-Durchflusssensoren um die Rohrachse bei waagerechter Montage für Kälte- und
Hinweis: Fernwärme-/Fernkältewasser muss luftfrei sein. Luftblasen beeinträchtigen stark das Ultraschallsignal. Wenn das
Risiko für eine Luftansammlung besteht, montieren Sie bitte alle Durchflusssensoren wie in Position
Wandlern an der Seite.
4 .3 .4 Empfehlungen für direkt montierte Temperaturfühler
Bei Montage eines Temperaturfühlers direkt im Auslauf des Durchflusssensors müssen die geeigneten Einbauwinkel des
Temperaturfühlers berücksichtigt werden. Bei Wärmeinstallationen
nicht wichtig, solange eine homogene Temperaturverteilung angenommen werden kann, d. h. alle Orientierungen können
akzeptiert werden. Bei Kälteinstallationen
werden. Daher wird ein Temperaturfühler idealerweise von unten mit seiner Spitze nach oben montiert und kann bis zu einer
waagerechten Position gedreht werden.

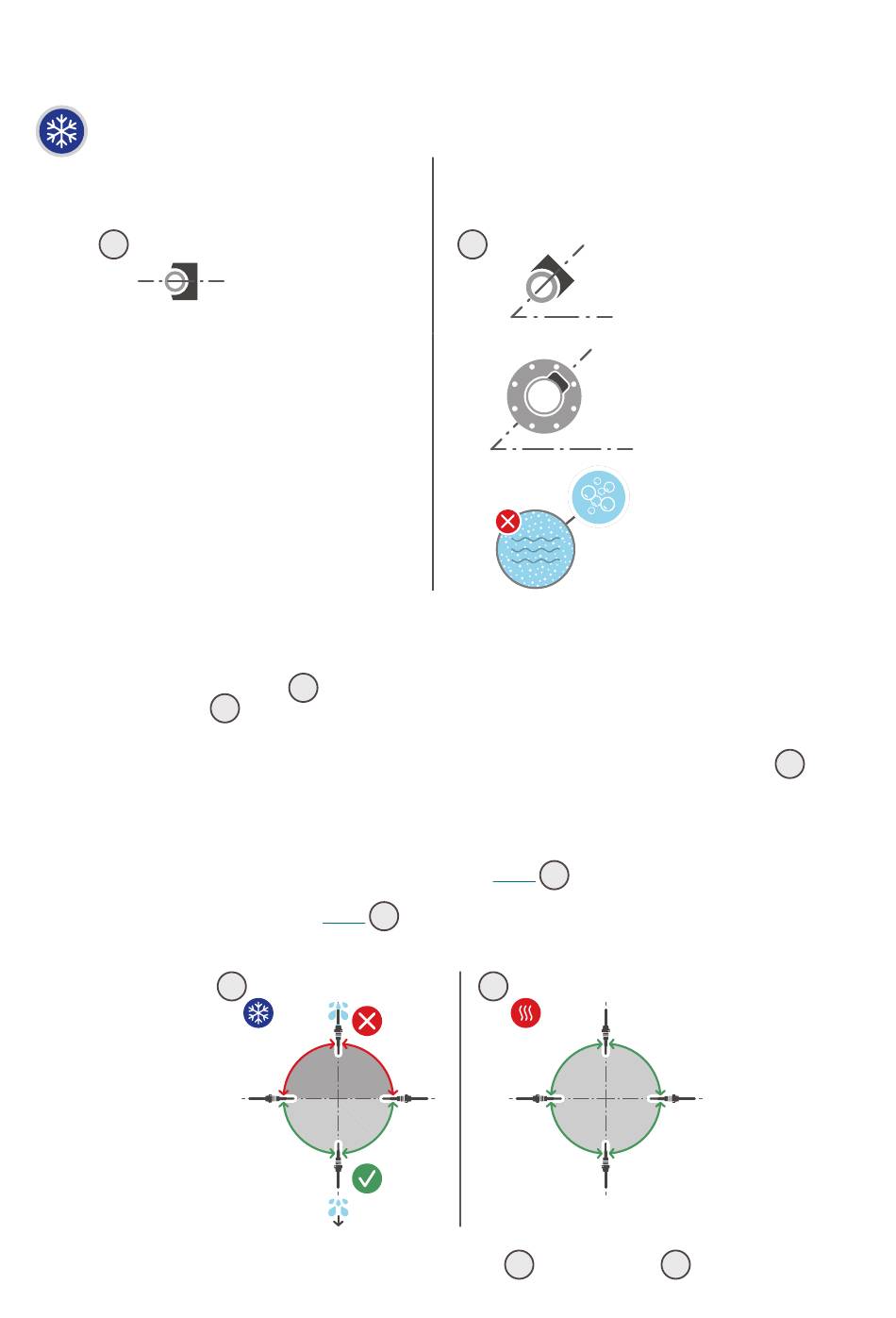

Abb. 6: Geeignete Einbauwinkel eines Temperaturfühlers in
