2.6 Reset-Funktionen

®
MULTICAL Compact hat ein "Power On Reset"
Kreislauf der beim Anschluß der Versorgungsspan-
nung aktiviert wird. Diese Reset-Funktion stellt nur
die internen hochauflösbaren Register zurück und
beeinflußt nicht die Displayregister. Bei jedem "Po-
wer On Reset" werden alle Register vom EEPROM
eingelesen, was sichert, daß der Zähler immer mit
den Stundendaten des EEPROMs startet.
Wird die "Power On Reset" Funktion mit der Betäti-
gung der Fronttaste oder des internen Eichungs-
knopfes kombiniert, erzielt man die folgenden Re-
set-Funktionen.:
Handlung Funktion
Reset + Fronttaste Reset Info-Code
Reset Info-Code und
Reset + Eichungsknopf
Stundenzähler
Gesamt reset: Reset
von Info-Code, Stun-
denzähler, Energie- und
METERTOOL Verwenden
Volumenzeige sowie
Backup und Stichtags-
daten
Die Reset-Funktion darf nicht durch Kurzschluß der
Batterie ausgeführt werden.
2.7 Temperaturfühler
®
MULTICAL Compact wird mit einem Pt500 kurzen
Direktfühlerpaar geliefert. Die Konstruktion ent-
spricht der Europäischen Norm EN 1434-2. Die
Fühler sind für Direktmontage also ohne Fühler-
tauchhülse, damit wird eine schnelle Ansprechzeit
erzielt.
Die Anschlußleitung ist ein ø3,5 mm 2-adrige flexi-
ble und temperaturbestädiges Silikonleitung. Das
Tauchrohr ist aus rostfreiem Stahl und die Spitze
mißt ø4 mm in dem sich das Fühlerelement befin-
det
Die Fühlerleitungen müssen gleich lang sein. Der
Leitungsquerschnitt beträgt 0,25 mm
Differenz ergibt einen Meßfehler von ~0,08°C. Die
überschüssige Leitung ist zusammenzurollen und
®
mit dem am MULTICAL Compact befindlichen Lei-
tungshalte zu sichern.
"Power On Reset" wird beim Lösen der Anschluß-
schrauben, 60 oder 61, durchgeführt. Wenn das
Display erlischt, die Verbindung anschliessen und
gleichzeitig die gewünschte Druckknopfkombinati-
on ausführen. Vergessen Sie nicht die Anschluß-
schrauben vor der Montage des Deckels festzuzie-
hen.
Wenn der Zähler die Reset-Funktion ausführt hat,
werden alle Segmente der Anzeige aufleuchten,
zum Zeichen, daß das Reset-Verfahren korrekt ver-
laufen ist.
2
, d.h. 1 m
Ein Fühler ist im Durchflußsensor montiert. Je nach
Montageort im Rücklauf (blaue kennzeichnung,
Prog.-Nr. 4-B-CCC) oder im Vorlauf (rote kennzeich-
nung Prog.-Nr. 3-B-CCC). Der andere Fühler wird
mittels eines M10 Nippel in der Ausführung R½"
oder R¾" in einer Muffe oder T-Stück montiert.
Werden die Kabel trotzdem verkürzt, müssen die
beiden Fühlerkabel nach der Verkürzung die glei-
che Länge haben.

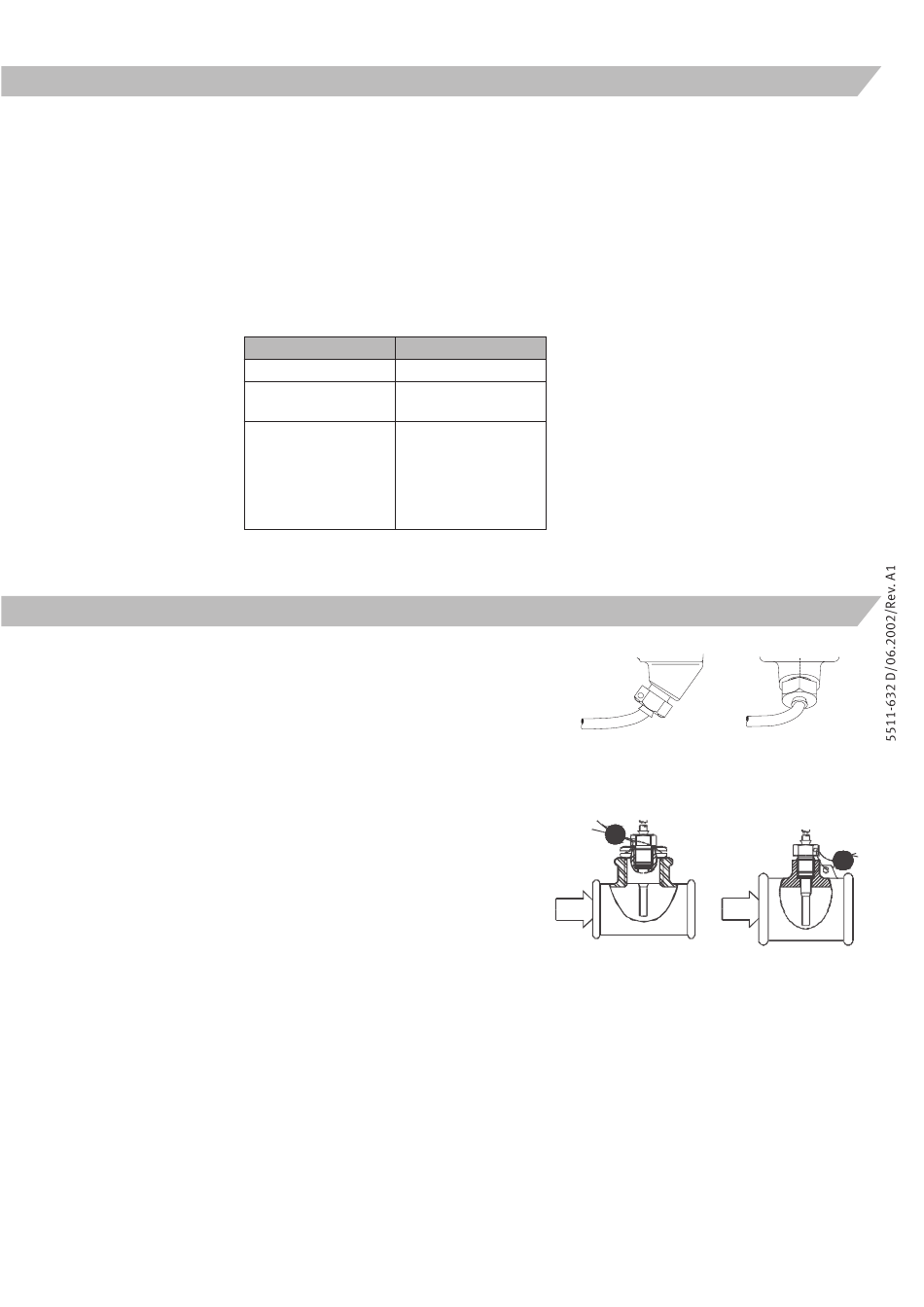

Durchflußteil mit 1434 Fühlerstutzen
Kurzer Direktfühler
