MULTICAL® 403

Herzschlag- und Statussymbole

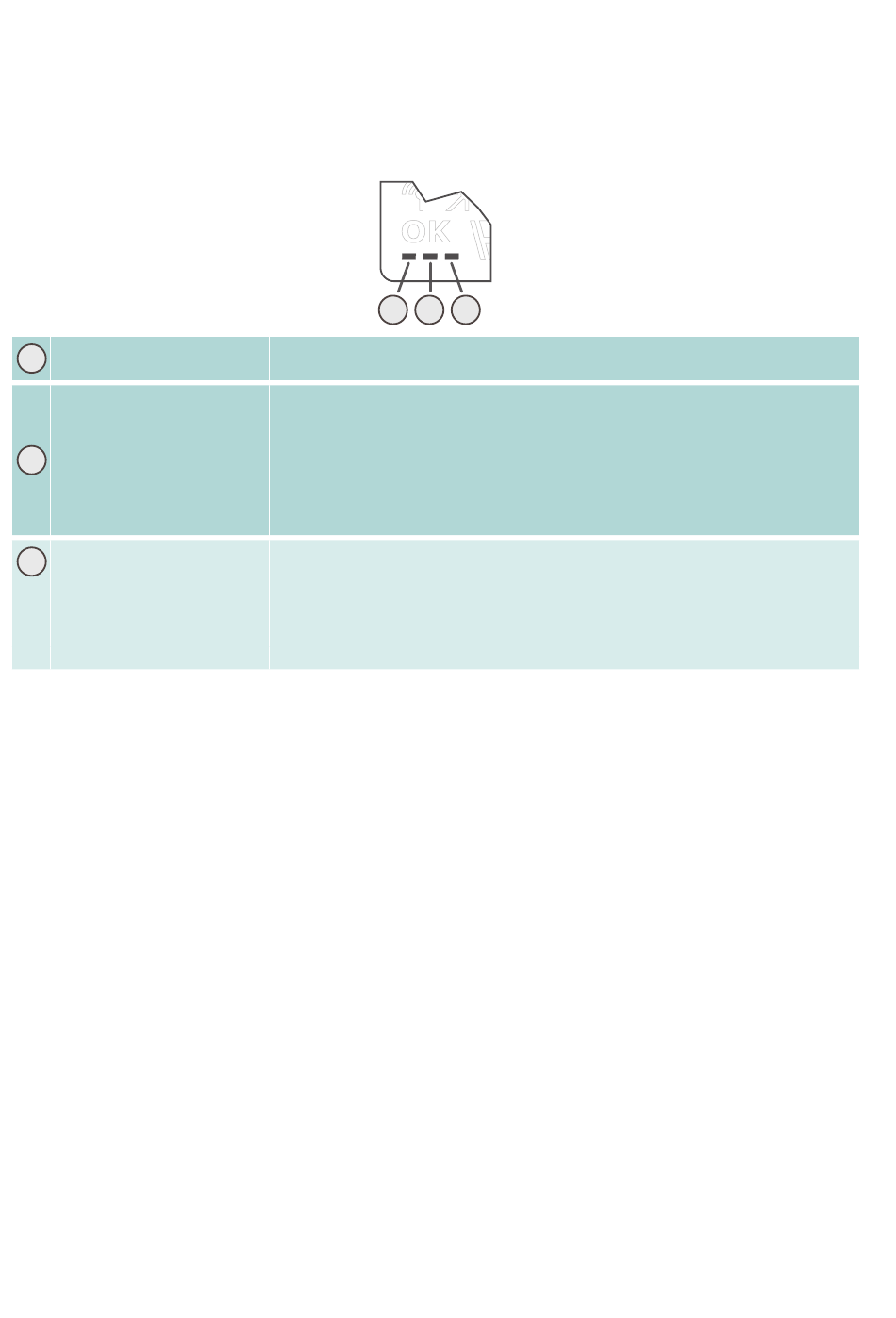

Der Zähler MULTICAL® 403 verwendet die drei kleinen Segmente in der unteren rechten Ecke des Displays für die Anzeige
verschiedener Statusszenarien. Jedes Segment zeigt entweder statisch oder blinkend Informationen zu verschiedenen
Funktionen im Zähler an. Dies ist in der unten stehenden Abbildung beschrieben:
1
Herzschlag-Segment
SETUP- und
2
Konfigurationssegment
3
Optisches Interface-Segment
1 Das optische Interface kann über den optische Auslesekopf und METERTOOL HCW aktiviert und deaktiviert werden.
Siehe technische Beschreibung für METERTOOL HCW (5512-2098).
Positives/negatives Vorzeichen in Wärme-/Kälteanwendungen
Die akkumulierten Energieregister, E1 und E3, werden beide immer als positive Werte angezeigt. Differenztemperatur und
Leistung werden bei der Auslesung der Werte von MULTICAL® 302, 303, 403, 603 und 803 entweder als positive (Wärme) oder
negative (Kälte) Werte angezeigt..
56
1 2
Blinkt - Dieses Segment blinkt immer als Indikator, dass sowohl Zähler als auch
Display aktiv sind.
Dauerhaft eingeschaltet - Der Konfigurationslogger des Zählers ist voll und deshalb
ist es nicht mehr möglich, die Konfiguration zu ändern.
Blinkt - Es kann auf die "SETUP loop" zugegriffen werden. Dieses Segment blinkt,
solange der Zähler sich entweder im Transportmodus befindet oder für 4 Minuten
nachdem Oberteil und Unterteil des Rechenwerks getrennt wurden.
Aus - Es ist nicht möglich auf die "SETUP loop" zuzugreifen oder den Zähler über
METERTOOL HCW zu konfigurieren.
Dauerhaft eingeschaltet - Das optische Interface des Zählers ist deaktiviert und die
1
optische Kommunikation ist deshalb nicht möglich.
Blinkt - Das optische Interface ist vorübergehend aktiv. Es blinkt für 4 Minuten
nachdem Oberteil und Unterteil des Rechenwerks getrennt wurden. In diesem
Zeitraum kann das optische Interface permanent aktiviert werden.
Aus - Das optische Interface ist aktiv und mit dem Zähler kann kommuniziert werden.
3
