MULTICAL® 403
Diese Empfehlungen für die Installation der Temperaturfühler entsprechen den Empfehlungen für die Installation des
Durchflusssensors, die in Abb. 4 und Abb. 5 dargestellt sind. Während ein Temperaturfühler jedoch direkt in einem
Durchflusssensor für eine Kälteinstallation installiert werden kann, der in einem Steigrohr montiert ist, darf er nicht in einem
Durchflusssensor für eine Kälteinstallation montiert werden, der in einem Fallrohr montiert ist.

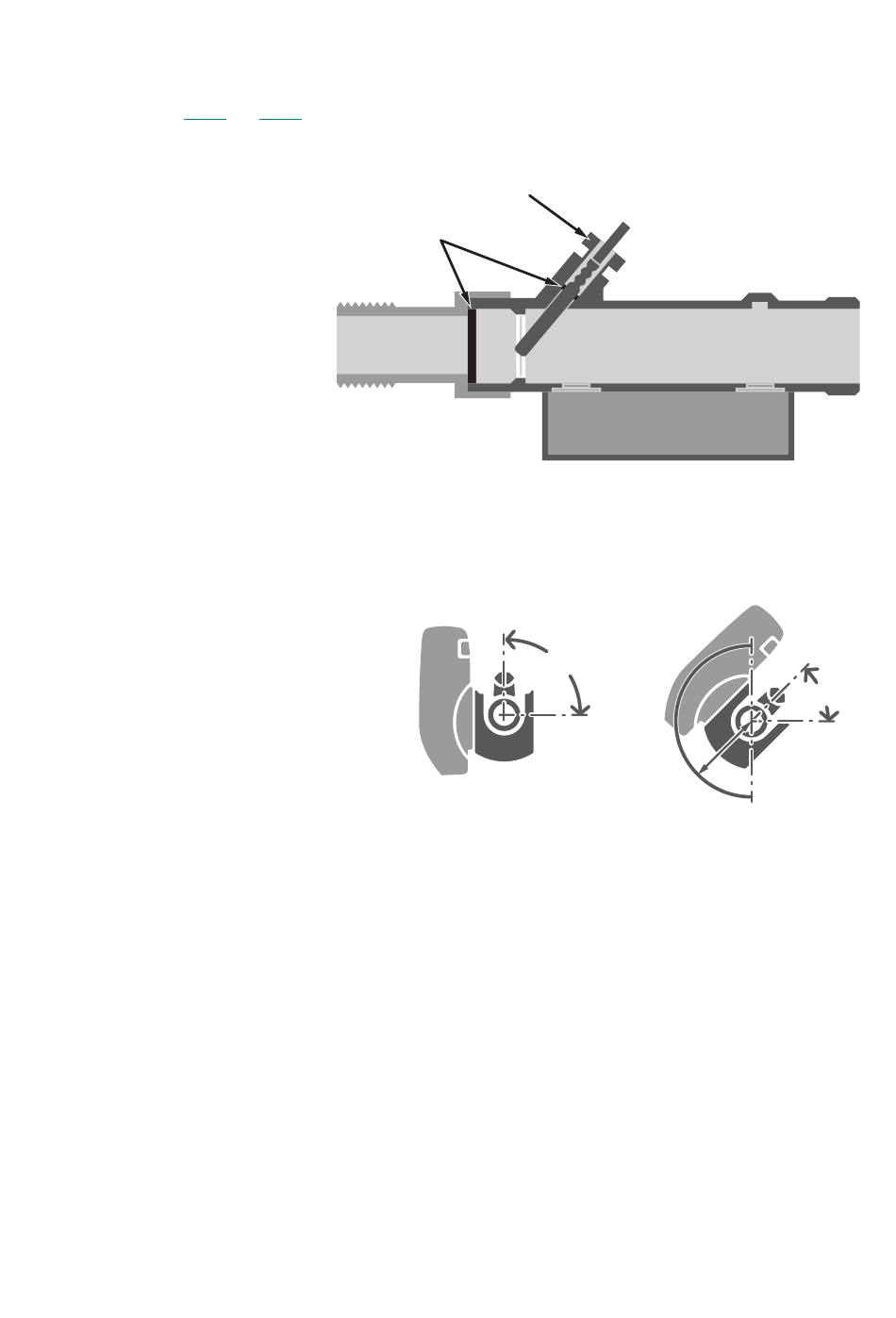

Der Durchflusssensor darf sowohl in PN16-
Moment ~4 Nm
als auch in PN25-Installationen verwendet
werden und und wird mit PN16 / PN25
Dichtung
gekennzeichnet geliefert.
Der Blindstopfen, der im
MULTICAL® 403-Durchflusssensor montiert
ausgeliefert wird, sowie der kurze direkt
eintauchende Fühler von Kamstrup A/S,
dürfen sowohl mit PN16 als auch mit PN25
verwendet werden.
Alle mitgelieferten Verlängerungen und
Verschraubungen können sowohl für PN16
als auch PN25 verwendet werden.
4 .4 Montage des MULTICAL® 403-Rechenwerks
4 .4 .1

Kompaktmontage

Bei der Kompaktmontage wird das
Rechenwerk direkt auf den Durchflusssensor
montiert. Bei Kondensationsgefahr (z. B. in
90°
Kälteinstallationen) sollte das Rechenwerk
an die Wand montiert werden. Zusätzlich
45°
muss in Kälteinstallationen die gegen
Kondensation geschützte Variante des
MULTICAL® 403, Typ 403-T/C, verwendet
werden.
R60
Der MULTICAL® 403 ist so konzipiert, dass
eine minimale Einbautiefe erzielt werden
kann, sowohl bei 45° als auch bei 90°
Montage des Durchflusssensors. Das
Design bewirkt, dass der Montageradius an
kritischen Stellen bei 60 mm bleibt.
