MULTICAL® 403
1 .1

Mechanischer Aufbau

1 Oberteil mit Fronttasten und Lasergravierung
Platine mit Mikrocontroller, Durchfluss-ASIC, Display
2
usw.
Eichdeckel (darf nur von autorisierten Laboratorien
3
geöffnet werden)
Entweder kann ein Stromversorgungsmodul montiert
4
werden
5 oder eine Batterie kann montiert werden
6 Datenmodul, z. B. M-Bus
6
7
8
9
3

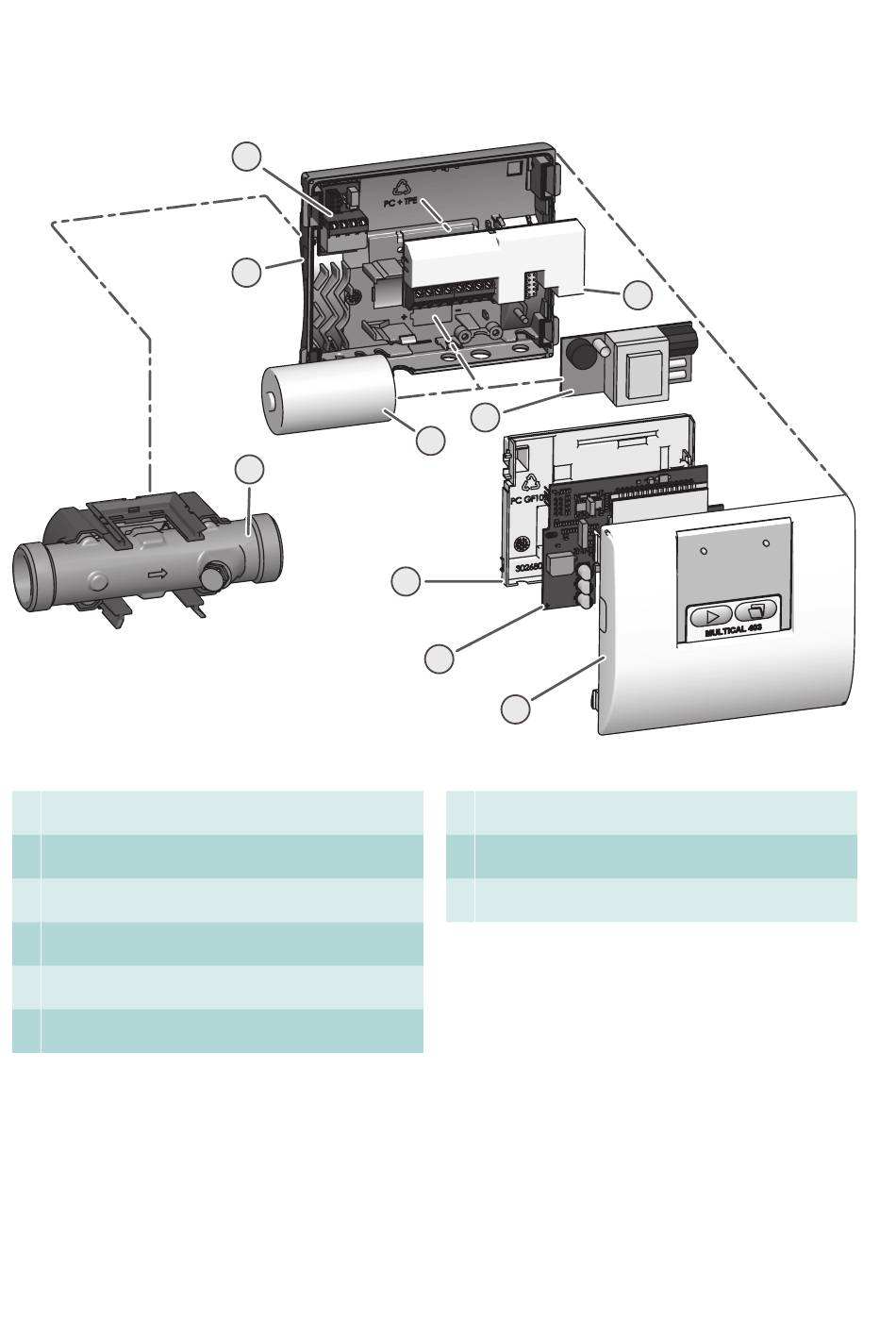

Abb. 1:
4
5
2
1
7 Anschluss von Temperaturfühlern
8 Unterteil
9 Durchflusssensor (IP68)
Kamstrup A/S • FILE100000168_D_DE_03.2026
