7 Rechenwerksfunktionen

7 .1

Anwendungstypen und Energieberechnungen

Der Zähler MULTICAL® 403 arbeitet mit sechs verschiedenen Energieformeln E1, E3, E8, E9, A1 und A2, die alle unabhängig
von der Konfiguration des Zählers bei jeder Integration parallel berechnet werden,. E8 und E9 werden als Grundlage für die
Berechnung der Durchschnittstemperaturen in Vorlauf und Rücklauf verwendet, während E1 und E3 bei der Wärmemessung
bzw. der Kältemessung verwendet werden. A1 und A2 dienen als Grundlage für den Preisnachlass/den Preisaufschlag auf
Basis der Rücklauftemperatur (siehe
7 .1 .1 Wärme-/Kälteenergieregister E1 und E3
Die folgenden Anwendungsbeispiele erläutern die Energietypen E1 und E3.
V1
000
Σ m
3
000
Σ m
3
2
V1
000
Σ m
3
000
Σ m
3
2
V1
000
Σ m
3
000
Σ m
3
2
Kamstrup A/S • FILE100000168_D_DE_03.2026
Abschnitt 7.1.3 "Rücklaufenergieregister A1 und A2" auf Seite
1
000
Σ kWh
V1
403-Wxx2
1
000
Σ kWh
V1
403-Wxx2
1
000
Σ kWh
V1
403-Wxx2

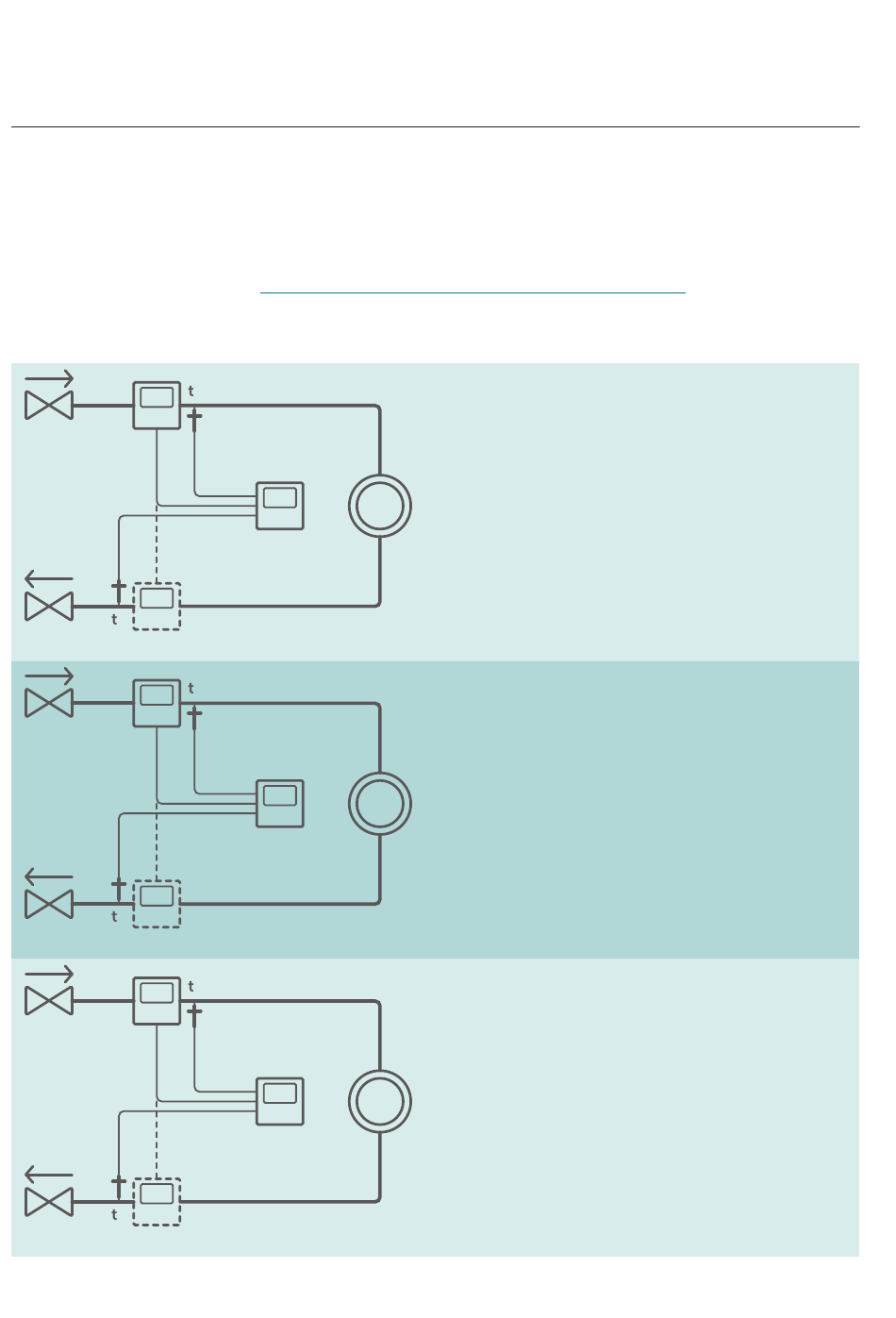

Anwendung A
Geschlossenes Wärmesystem mit einem Durchflusssensor
Wärmeenergie: E1 = V1(t1-t2)k
Je nach der unter Konfig ausgewählten Option wird der
Durchflusssensor V1 entweder im Vorlauf oder Rücklauf
installiert.
(Wärmezähler mit MID-Kennzeichnung und
Pt500-Fühlereingängen).
Anwendung B
Geschlossenes Kältesystem mit einem Durchflusssensor
Kälteenergie: E3 = V1 (t2-t1)k
Je nach der unter Konfig ausgewählten Option wird der
Durchflusssensor V1 entweder im Vorlauf oder Rücklauf
installiert.
(Kältezähler mit Kondensationsschutz und
Pt500-Fühlereingänge).
Anwendung C
Geschlossenes Wärme-/Kältesystem mit einem
Durchflusssensor
Wärmeenergie: E1 = V1(t1-t2)k
Kälteenergie: E3 = V1 (t2-t1)k
Je nach der unter Konfig ausgewählten Option wird der
Durchflusssensor V1 entweder im Vorlauf oder Rücklauf
installiert.
(Wärme-/Kältezähler mit Kondensationsschutz und
Pt500-Fühlereingänge)
MULTICAL® 403
73).
t1:Vorlauf oder t2:Rücklauf
t1:Vorlauf oder t2:Rücklauf
t1:Vorlauf oder t2:Rücklauf
t1:Vorlauf oder t2:Rücklauf
