9 .3

Installation

9 .3 .1 Erkennung der Vorlauf- und Rücklauftemperaturfühler

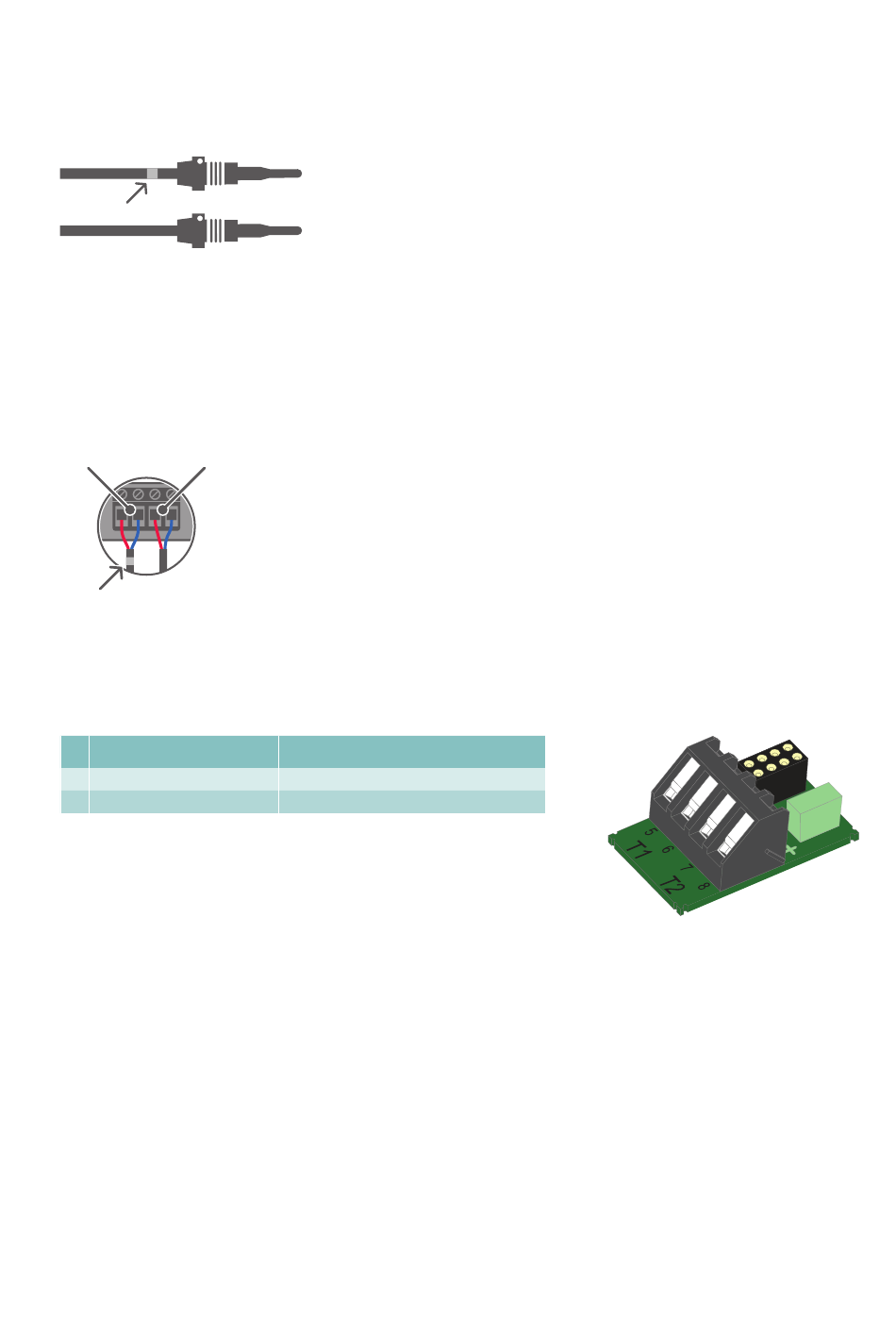

Um es einfacher zu machen, eine korrekte Installation durchzuführen, ist der Vorlauftemperaturfühler mit zusätzlich zwei
weißen Markierungen am Kabel versehen, und somit ist es einfach zu erkennen, welcher der beiden Temperaturfühler der
Vorlauf- bzw. Rücklauftemperaturfühler ist. Eine der weißen Markierungen ist gleich nach dem Temperaturfühler selbst
platziert, siehe die obige Abbildung, und macht es einfach, zu überprüfen, ob der Vorlauftemperaturfühler im Vorlaufrohr
montiert ist. Die andere weiße Markierung ist am Ende des Kabels platziert, siehe die nachfolgende Abbildung, und kann
in Verbindung mit der Neueichung dazu verwendet werden, zu überprüfen, ob die Temperaturfühler nachfolgend korrekt
im Rechenwerk montiert sind. Die Angabe von Vorlauf- und Rücklauftemperaturfühler geht ebenfalls aus dem an den
Temperaturfühlern angebrachten Schild hervor.
T1
9 .3 .2

Elektrischer Anschluss

Die beiden gepaarten 2-Leiterfühler werden an den Anschlussklemmen 5 und 6 (t1) sowie 7 und 8 (t2) montiert. Die Polarität
der Temperaturfühler t1 und t2 ist für die Funktion ohne Bedeutung.
Siehe auch die Platzierungen der Klemmreihen in der folgenden Tabelle:
Anschlussklemme Nr .
t1 5-6
t2 7-8
Kamstrup A/S • FILE100000168_D_DE_03.2026
T1
T2
T2
Standard-Wärme- und Kältemessung
Fühler im Vorlauf (weiße Markierung)
Fühler im Rücklauf
MULTICAL® 403
