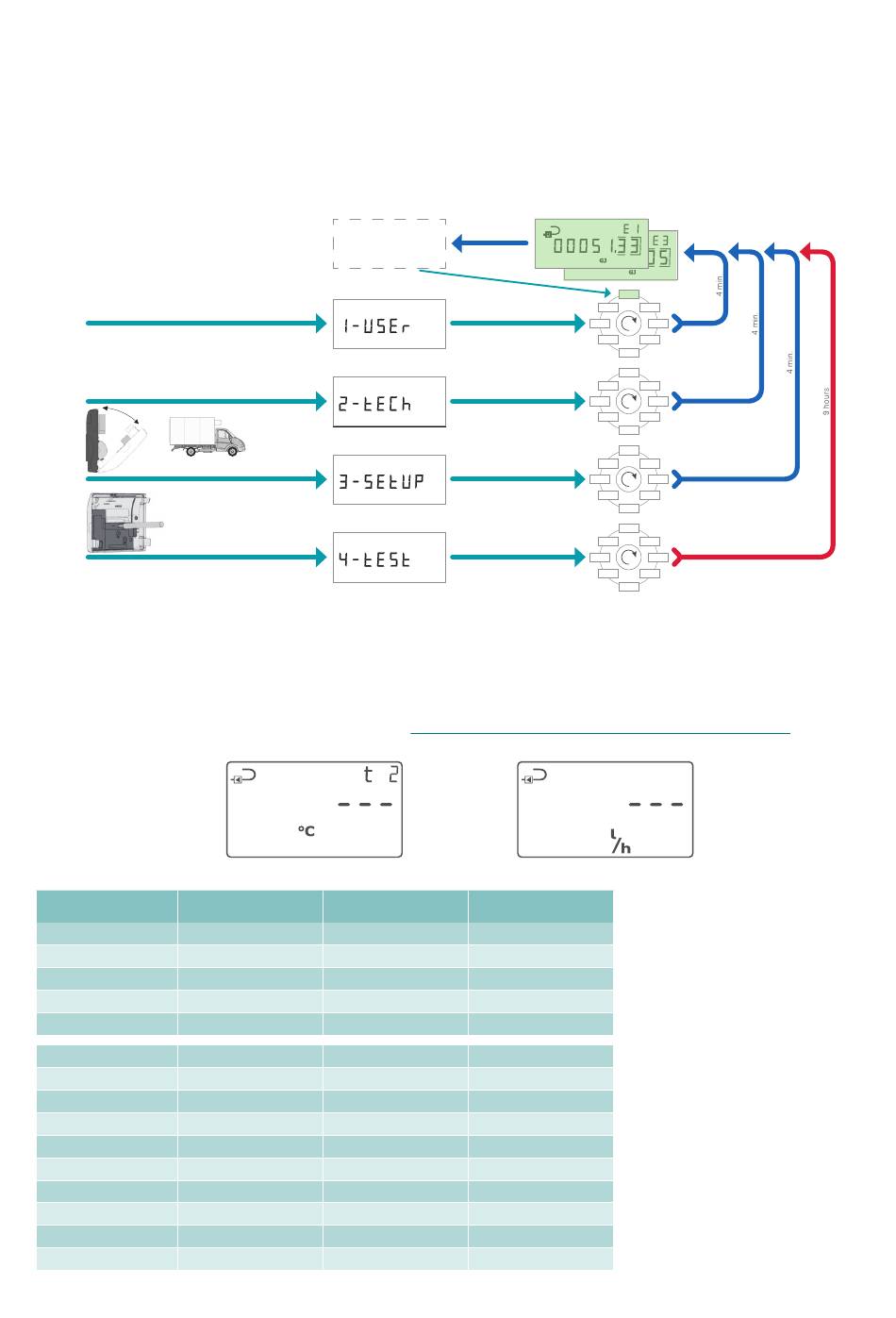

Wenn die Primärtaste 5, 7 bzw. 9 Sekunden lang betätigt wird, wird zwischen den Anzeigeschleifen des Zählers gewechselt. In

den "TECH loop", "SETUP loop" und "TEST loop" werden Indexnummern verwendet, da die Anzeigen in diesen Anzeigeschleifen

auf eine bestimmte Indexnummer festgelegt sind. Die Indexnummern ermöglichen eine einfache Navigation zur gewünschten

Anzeige. In der konfigurierbaren "USER loop" werden keine Indexnummern verwendet. Die Abbildung zeigt die Navigation durch

MULTICAL® 403 - Display loop

die Anzeigeschleifen des Zählers mit der Primärtaste.

MULTICAL® 403 - Display loop

Transport state

Um die Störungssuche zu erleichtern, werden bei den Anzeigen (aktuelle Werte), die von möglichen Fehlern beeinflusst

werden, Striche angezeigt. Gleichzeitig wird die Akkumulation in den Registern beendet, die ebenfalls vom Fehler beeinflusst

werden. Bei unterbrochenen oder kurzgeschlossenen Temperaturfühlern zeigt die entsprechende Anzeige Striche an. Beim

Durchflusssensorfehler „Falsche Durchflussrichtung" werden keine Striche angezeigt, da dieser Fehler den Zähler nicht davon

abhält, den Durchfluss zu messen. Wird der Durchflusssensor daran gehindert den Durchfluss zu messen, z. B. bei Luft im

Durchflusssensor, erscheinen Striche in der Anzeige. Der Zähler registriert diese Fehler und aktiviert einen Infocode, der im

Display des Zählers einfach abgelesen werden kann. Im

Sie mehr über die Infocodes des Zählers.

t1-Fehler

t1 Vorlauf

Display: - - -

t2 Rücklauf

Δt (t1-t2)

Display: - - -

Durchfluss, V1

Leistung, V1

Display: - - -
