6. METERTOOL

6.1 Programmierung mit METERTOOL

®
METERTOOL für MULTICAL Compact ist eine Win-
dows Software, die mittels eines PCs die Program-
mierung und Eichung des Rechenwerks ermöglicht.
METERTOOL ist entwickelt worden, um Anwendern
und Prüfstellen einfachen und effektiven Zugriff zu
der Programmierung und Eichung des Rechen-
werks zu geben.
6.1.1

Forderungen an PC und Drucker

METERTOOL ist für die Installation unter Windows
95/98/NT/2000 in einen Pentium basierten Com-
puter mit mindestens 16 MB RAM, 20 MB freier
Festplatte und VGA Monitor (Min. 800 x 600) geeig-
net.
Um das Programm installieren zu können, muß der
Computer mit einem 680 MB CD-ROM Laufwerk
ausgestattet sein.
Zur Programmierung verwendet man eine serielle
Datenverbindung (COM-Port) zwischen Rechen-
werk und PC. Zur Konfiguration kann ein optischer
Lesekopf Typ 66-99-102 verwendet werden. Wird
Eichungsausrüstung, Typ 66-99-28x verwendet,
kann sowohl die Programmierung als die Eichung
ausgeführt werden.
Bei allen Anschlußtypen kann das Programm auf
die Anwendung von COM1...4 des PCs eingestellt
werden.
Das Programm kann gleichzeitig zum Ausdrucken
eines Aufklebers für MULTICAL
det werden. Der Drucker muß mit Windows
laufen können und zum Drucken der Bogen von
kleinen Selbstklebeetiketts geeignet sein.
Der Drucker wird an den parallelen Port des Com-
puters, LPT1, angeschlossen.
Kamstrup A/S empfiehlt z.B. einen OKI 610ex, OKI
410ex oder einen HP4 Laserdrucker, aber andere
Druckertypen können auch verwendet werden.
Bogen mit originalen Selbstklebeetiketts, Typ
2008-245, können bei Kamstrup A/S bestellt
werden.
6.1.2

Installation der Software

Der Computer muß mindestens 20 MB freie Fest-
platte haben, was z.B. mittels des Windows Datei-
systems untersucht werden kann. Schliessen Sie
vor der Installation des Programms andere offene
Windows Programme.
Die CD-ROM in das Laufwerk einsetzen und der
Eingabeaufforderung des Programms folgen.
Wenn die Installation fertiggestellt ist, wird das
Ikon "METERTOOL" angezeigt. Auf das neue Ikon
"METERTOOL" doppelklicken, um das Programm zu
starten.
Wichtig: Ist der richtige Druckertreiber nicht instal-
liert, kann das Programm Aufkleber und Zertifikate
nicht ausdrucken.
6.1.3
Das Rechenwerk wird durch die serielle Datenüber-
tragung zwischen Rechenwerk und Computer pro-
grammiert. Die Datenübertragung kann mittels des
optischen Lesekopfes Typ 66-99-102 oder der Ei-
chungsausrüstung z.B Typ 66-99-287 erfolgen. Da-
tenkabel Typ 66-99-108 ist auch anwend- bar

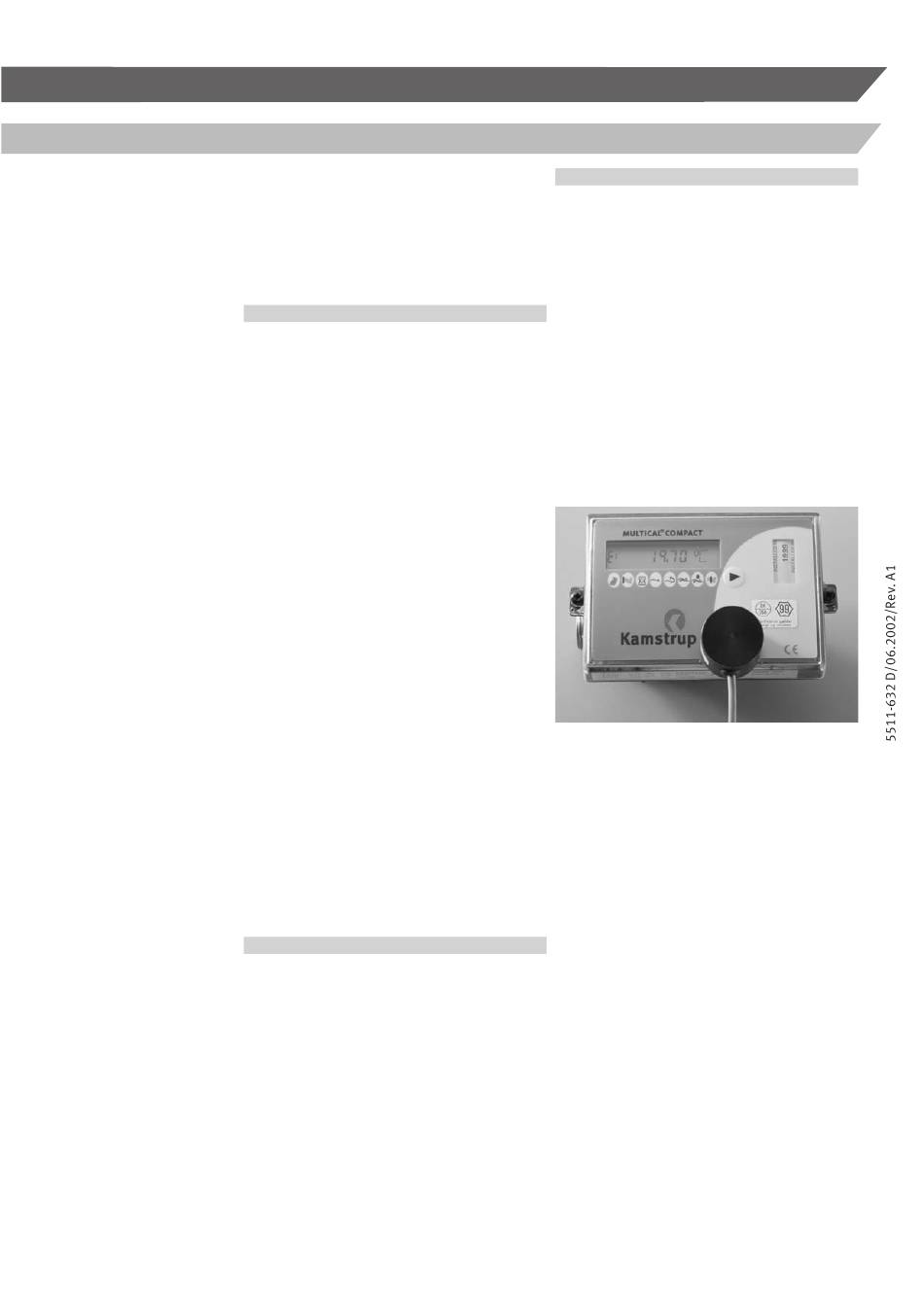

Optischer Lesekopf Typ 66-99-102
Der optische Kopf wird zwischen den beiden Halte-
rungen an der Frontseite des Rechenwerks ange-
bracht, festgehalten mittels eines Magnets. Das
Kabel des Lesekopfes muß immer nach unten zei-
gen ± 20°. Der optische Lesekopf darf nicht in der
Nähe von Disketten oder Computer kommen, da
der Magnet die Daten beschädigen kann.
Der Magnet soll immer mit der Schutzscheibe
gesichert werden, wenn er nicht verwendet wird.
®
Compact verwen-
Der optische Kopf zusammen mit einem tragbaren
Computer ist die beste Lösung - z.B. können neue
Tarifgrenzen schnell und einfach vor Ort eingegeben
werden, ohne die Energiemessung zu unterbrechen.
Wenn aber MULTICAL
Kommunikationsmodul hat, z.B. M-Bus, ist die Pro-
grammierung über den optischen Kopf nicht mög-
lich. In solchen Fällen empfehlen wir die verwen-
dung der Eichungsausrüstung.
Hat der Computer einen 25-poligen COM-Stecker,
soll ein 9M/25F Adapter Typ 66-99-120 verwendet
werden.
Eichungsausrüstung Typ 66-99-28x
Weitere Auskünfte gehen aus Abschnitt 6.2.
Eichung mit METERTOOL hervor.
®
Anschluß von MULTICAL Compact an PC
®
Compact ein eingebautes
27
