Mechanischer Aufbau - Kamstrup Multical Compact Technische Beschreibung

6
1.1

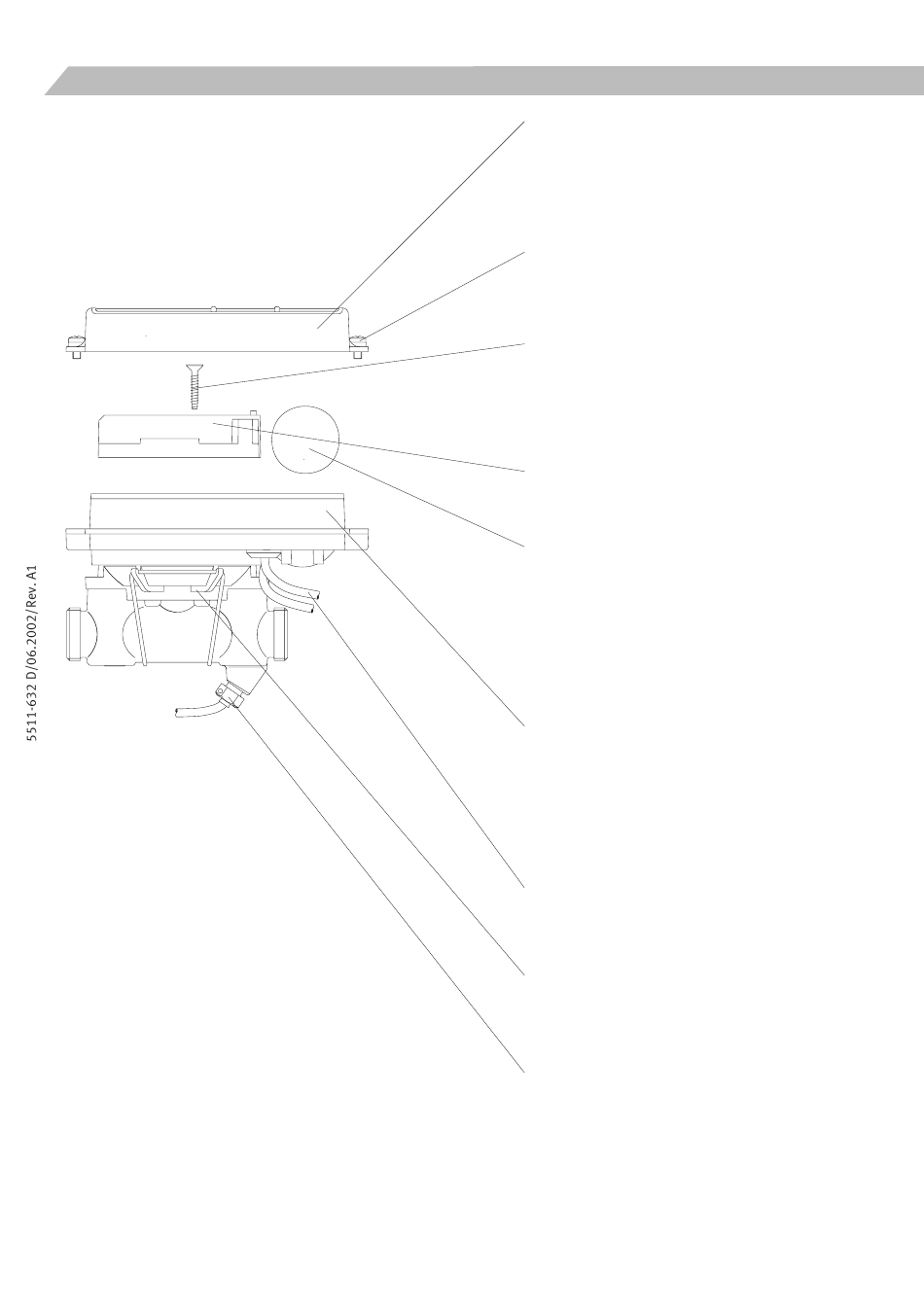

Mechanischer Aufbau

Deckel
Für Nachrüstzwecke kann es notwendig sein, die-
sen Deckel zu demontieren, z.B. um Module einzu-
stecken und anzuschließen. Nach der Installation
muß der Deckel an den beiden Seiten mittels
Plombe und Draht plombiert werden.
Deckelschrauben
(PZ-2) Der Deckel wird mittels 2 Pozidrive-
Schrauben festgehalten. Nach der Installation
müssen die Schrauben festgezogen werden, um
eine optimale Dichtigkeit zu erhalten.
Plombierschraube
(Torx-20) Die Plombierschraube, mit der der Plom-
bierdeckel festgehalten wird, ist vom Werk mit ei-
nem Plombieraufkleber abgedeckt. Bitte beachten
Sie, daß die Eichung und Betriebsgarantie des
Zählers nur gültig ist, wenn dieser Aufkleber intakt
ist.
Plombierdeckel
Der Plombierdeckel verhindert den Zugriff zu den
®
MULTICAL Compact Teilen die für die Eichung not-
wendig sind.
Versorgung
®
MULTICAL Compact kann durch eine eingebaute
Lithiumbatterie, ein 24 VAC/DC Modul oder ein
230 VAC Modul versorgt werden. Siehe Typnum-
merübersicht Seite 16 und Versorgungsmodule
Seite 11. Der Zähler muß immer über die Klemmen
60 (+) und 61 (-) mit 3,6 VDC durch eines der oben-
erwähnten Module versorgt werden. Externe Span-
nungsquellen dürfen nie direkt an die Klemmen 60
und 61 angeschlossen werden.
Zählergehäuse
Alle Kreisläufe zur Berechnung, Temperatur- und
Durchflußmessung sind im Zählergehäuse zusam-
men gefaßt und kann nicht vom Durchflußteil
getrennt werden. Das Zählergehäuse kann um
270° zum Durchflußteil gedreht werden. Damit
wird eine gute Displayablesung erreicht, unabhän-
®
gig ob MULTICAL Compact in ein waagerechtes
oder senkrechtes Rohr installiert wird.
Fühlerkabel
Die beiden Temperaturfühler werden mit Silikonka-
bel geliefert, die gegen Wärmebelastung sehr wi-
derstandsfähig sind. Beachten Sie bitte den Ab-
schnitt 2.7.
Leitungshalter
Die Temperaturfühler werden mit Leitungen in
Standardlängen geliefert. Eventuell überschüssige
Leitung kann zusammengerollt und mit dem
Leitungshalter befestigt werden.
Fühlerstutzen
Einer der zwei Temperaturfühler des Wärmezählers
wird direkt in den Durchflußteil montiert, damit
vereinfacht sich die Installation. Da der Durchfluß-
teil sowohl im Vor- als in Rücklauf montiert werden
kann, ist es wichtig zu kontrollieren, ob der richtige
Fühler im Durchflußteil montiert wurde.
