clage MCX 3 SMARTRONIC Gebrauchs- Und Montageanleitung Seite 8

MCX 3..7 SMARTRONIC
4. Gerätebeschreibung
Auslauftemperatur nicht zu überschreiten.
Aufgrund dieser zum Händewaschen bedarfs-
gerechten Temperatur regelung sollte im täg-
lichen Gebrauch nur das Warmwasserventil
der Armatur geöffnet werden. Am Bedienfeld
können die Temperaturen 35 °C (ECO), 38 °C
(COMFORT) und 45 °C (MAX) gewählt wer-
den. Für eine niedrigere Auslauftemperatur
kann kaltes Wasser zugemischt werden.
Bei zu geringer Durchflussmenge, zu nied-
rigem Fließdruck oder beim Schließen des
Warm wasser ventiles der Armatur, schaltet
das Gerät automatisch ab. Für eine optimale
Wasser darbietung ist unbedingt der in der
Verpackung mitgelieferte Spezial-Strahlregler
zu verwenden. Dieser wird in den Auslauf
der Armatur eingesetzt und passt in jede
Standardhülse M 22/24.

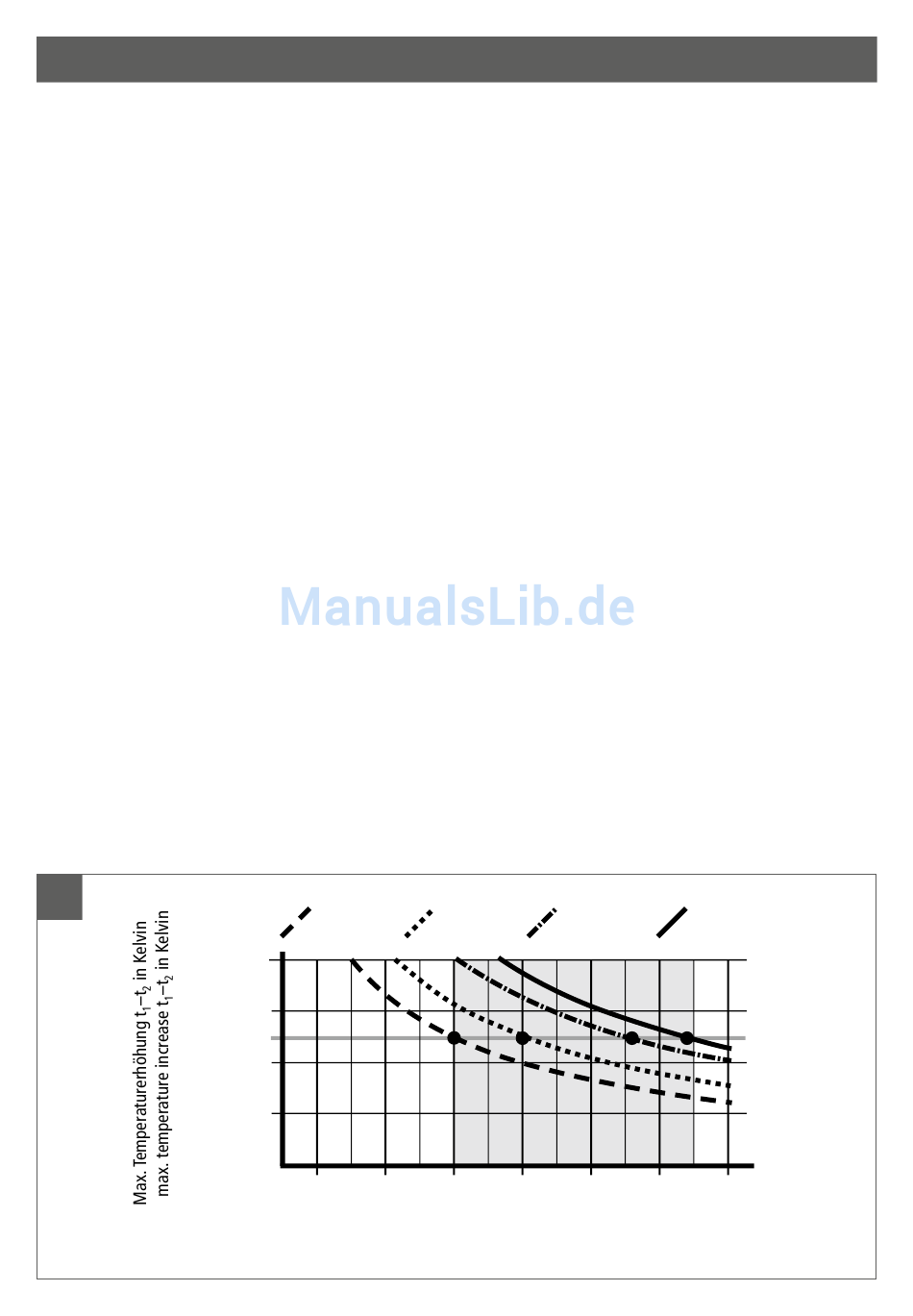

Die maximal mögliche Auslauftemperatur
ist bestimmt durch die Zulauftemperatur,
die Wassermenge und die Leistung des
Durchlauferhitzers (siehe Grafik). Die
Voreinstellung der Durchflussmenge
kann verändert werden (»Einstellung der
Wassermenge«, 22).
2
∆t
[K]
®
3,5 kW
40
30
25
20
10
1,0 1,5
4. Description of appliance
the outlet temperature does not exceed this
value. This automatic temperature regulation
means that it is only necessary to open the
hot water tap to obtain water at a constant,
safe temperature for washing hands. At the
control panel the temperatures 35 °C (ECO),
38 °C (COMFORT) and 45 °C (MAX) can be
selected. Cold water may be added if a lower
temperature is required.
If the flow rate is too low, if the flow pressure
is too low, or if the warm-water tap is closed,
the appliance switches itself off automatically.
For an optimum flow of water, always fit the
special jet regulator enclosed with the appli-
ance. This regulator is inserted into the thread
on the end of the tap and fits into any stand-
ard sleeve size M 22/24.
The maximum possible outlet temperature is
determined by the temperature of the incom-
ing water, the rate of flow and the heating
power of the heater (see diagram). The flow
rate can be preset ("Adjusting the water
flow", 22).
4,4 kW 5,7 kW
2,0 2,5 3,0
Warmwasserleistung
Hot water flow
8
6,5 kW
3,5 4,0
V [l/min]
