MCX 3..7 SMARTRONIC
13. Osłona tabliczki znamionowej

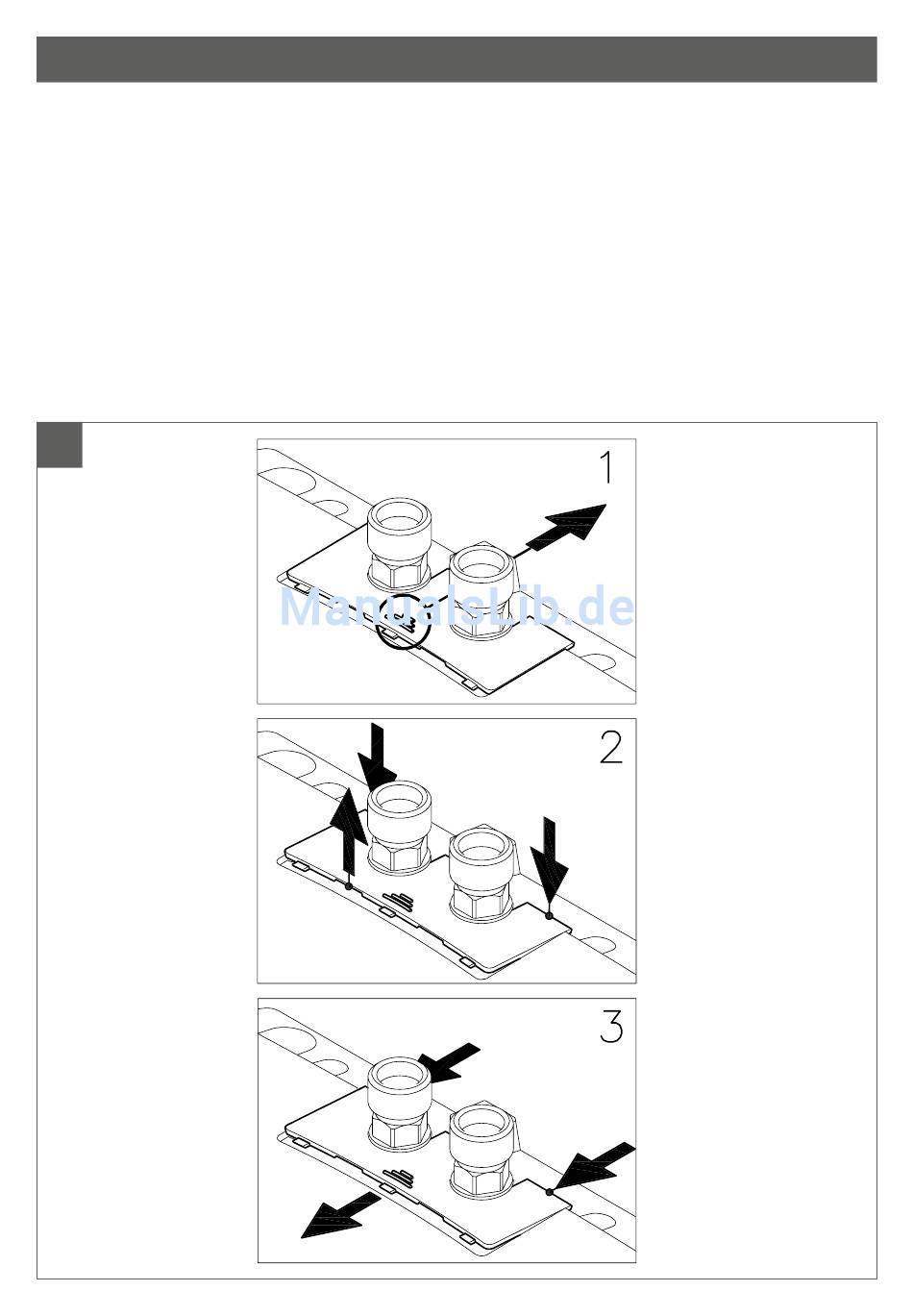

Zdejmowanie osłony
Pod tą osłoną znajduje się tabliczka znamio-
nowa i śruba regulacyjna, służąca do ustawia-
nia natężenia przepływu wody.
1. Przesunąć osłonę w kierunku uchwytu
ściennego, naciskając na żłobkowanie.
2. Docisnąć tylne narożniki w dół, aż przednia
krawędź się uniesie.
3. Wyjąć osłonę do przodu.
10
®
13. Kryt typového štítku
Demontáž krytu
Pod tímto krytem je typový štítek a seřizovací
šroub k nastavení množství průtoku vody.
1. Přesuňte kryt na drážkách ve směru
nástěnného držáku.
2. Zatlačte na zadních rozích směrem dolů
tak, aby se přední okraj vyklopil.
3. Kryt sundejte směrem dopředu.
74
