6. Installationsbeispiele
Druckfeste (geschlossene)
4
Installation mit Armatur für
druckfeste Geräte
Unvented installation
(closed outlet) with tap for
pressurised appliances
Elektroanschluss mit Netz leitung
(ggf. kürzen)
Electrical connection with mains
power cable (shorten if necessary)

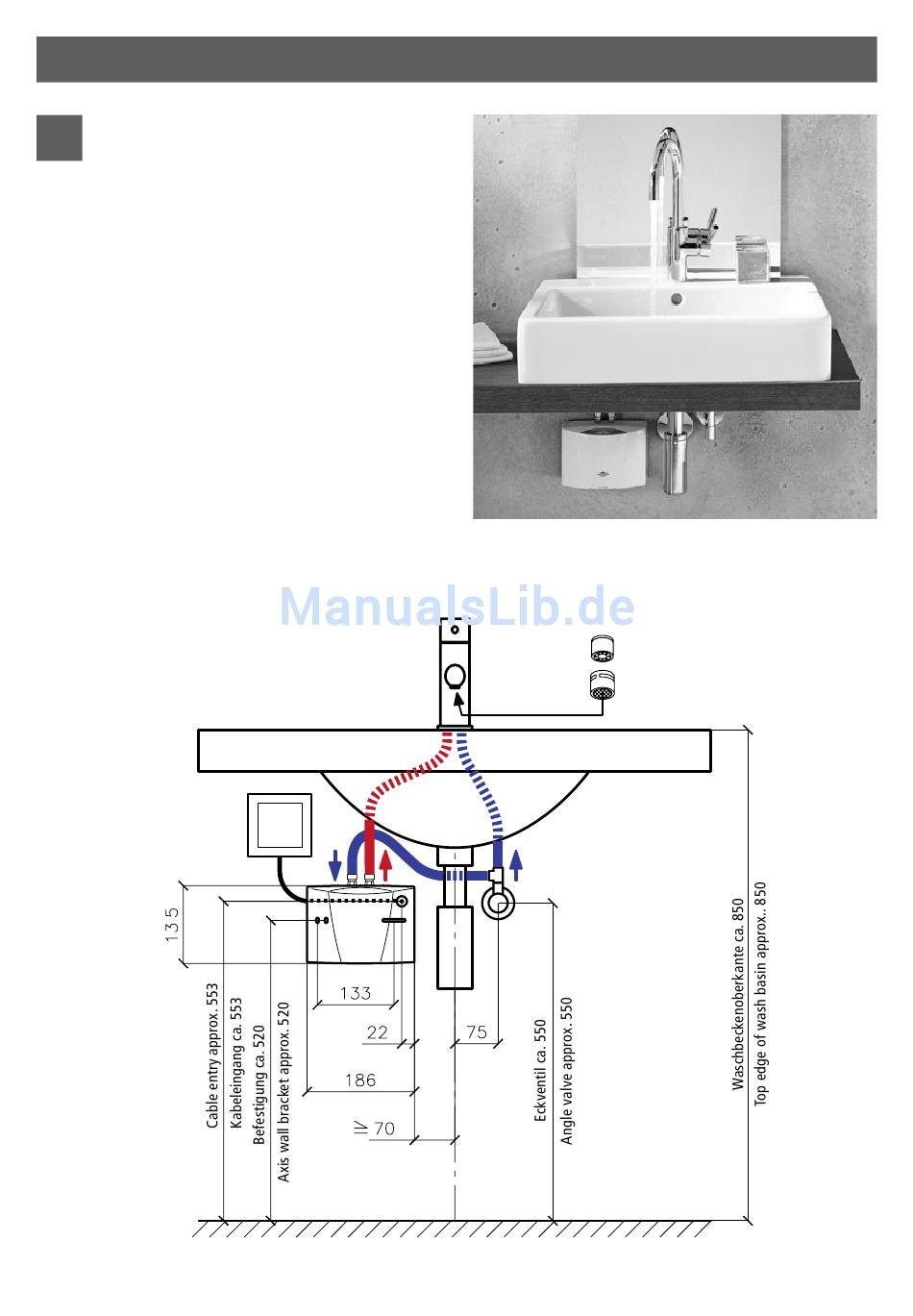

Maßangaben in mm
6. Typical installations
Spezial-Strahlregler einsetzen:
Fit jet regulator:
MCX 3/4: CSP 3
MCX 6/7: CSP 6
Dimensions in mm
11
Eckventil Abgang G 3/8"
Angle valve G 3/8"
