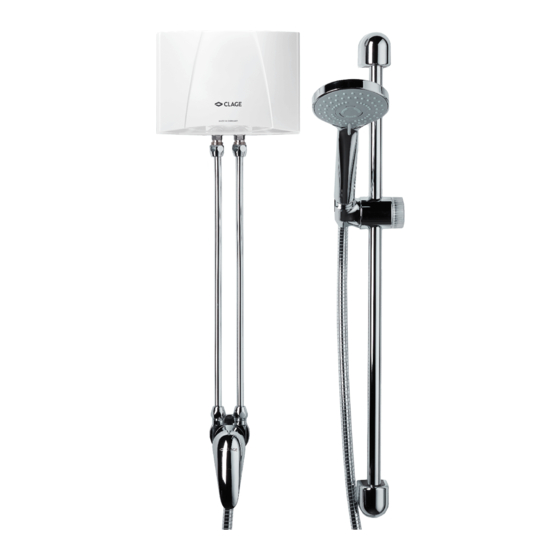

Verwandte Anleitungen für clage MBX 6 Shower
Inhaltszusammenfassung für clage MBX 6 Shower
- Seite 1 Gebrauchs- und Montageanleitung Operating and installation instructions E-Kleindurchlauferhitzer MBX 4..7 Shower E-mini instant water heater MBX 4..7 Shower > > > > > > > > > 106...
-
Seite 2: Inhaltsverzeichnis
MBX 4..7 Shower Inhalt 1. Übersichtsdarstellung ............3 2. -
Seite 3: Übersichtsdarstellung
CLAGE 1. Übersichtsdarstellung Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben! Pos. Bezeichnung Wassermengen-Justierschraube Haube Heizkartusche Sicherheits temperatur begrenzer (STB) Filtersieb Wasseranschlussstücke Wandhalter Erdungssicherungsklammer Kabeldurchführungstülle Anschlusskabel... -
Seite 4: Gerätebeschreibung
MBX 4..7 Shower 2. Gerätebeschreibung Dieser Klein-Durchlauferhitzer ist ausschließlich zur Warmwasser versorgung einer einzelnen Dusche in Verbindung mit der mitgelieferten speziellen Brausearmatur vorgesehen. Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich der Durchlauferhitzer automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch ... -
Seite 5: Technische Daten
CLAGE 3. Technische Daten MBX 4 Shower MBX 6 Shower MBX 7 Shower Artikel-Nummer 1500-15314 1500-15316 1500-15317 Energieeffizienzklasse Nenninhalt Liter Nennüberdruck MPa (bar) 1 (10) Blankdraht-Heizsystem IES ® Heizsystem Einsatzbereich: erforderlicher ≥ 800 ≥ 800 ≥ 1100 Wasserwiderstand bei 15 °C Ω... -
Seite 6: Installationsbeispiel
MBX 4..7 Shower 4. Installationsbeispiel... -
Seite 7: Montagehinweise
5. Montagehinweise Die Montage erfolgt direkt an die Anschluss rohre der Sanitärarmatur in einem frostfreien Raum. Wir garantieren einwandfreie Funktion nur bei Verwendung von CLAGE Armaturen und Zubehör. Bei der Installation beachten: • DIN VDE 0100 und EN 806 sowie die gesetzlichen Vor schriften des jeweiligen Landes und die Bestim mungen des örtlichen Elektrizitäts- und Wasserversorgungsunternehmens. -
Seite 8: Montage Und Wasseranschluss
MBX 4..7 Shower 6. Montage und Wasseranschluss 1. Zuerst die Spezialarmatur mit der Abdeckrosette an einen ½ Zoll-Wasseranschluss auf einer Wandscheibe einschrauben und mit geeignetem Dichtmittel abdichten. Die beiden ⅜ Zoll- Wasseranschlüsse müssen senkrecht nach oben zeigen. 2. Rohrverlängerungen mit Quetschverschraubungen gemäß Installationsskizze an der Armatur montieren. -
Seite 9: Abnehmen Des Gerätes Aus Dem Wandhalter
CLAGE 6. Montage und Wasseranschluss Abnehmen des Gerätes aus dem Wandhalter Quetschverschraubungen der Anschlussrohre lösen. Anschließend eine breite Schrauben- dreher spitze bis Anschlag in Verriegelung zwischen den Wasser anschluss stücken stecken und den Schraubendreher leicht nach unten drücken (1), Gerät maximal 15° nach vorne kippen (2) und nach unten entnehmen (3). -
Seite 10: Entlüften
12 Sekunden fließt warmes Wasser. 3. Dem Benutzer die Funktion des Gerätes erklären und mit dem Gebrauch vertraut machen. Diese Anleitung dem Benutzer zur Aufbewahrung überreichen. 4. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst bzw. online auf der Internetseite www.clage.de. -
Seite 11: Typenschild-Blende
Blende befinden sich neben der Geräte- Gerät an Schutzleiter MBX 7 1500-15??? anschließen! 012345-012345 Appliance must be earthed! typen bezeichnung (1) CLAGE GmbH auch die Geräte serien- 21337 Lueneburg GERMANY nummer (2) und die MADE IN GERMANY Artikelnummer (3). Aufsetzen der Blende 1. -
Seite 12: Einstellung Der Wassermenge
MBX 4..7 Shower 11. Einstellung der Wassermenge Nur durch einen Fachmann auszuführen. Entfernen Sie die Blende, lösen die darunter befindliche Haubenschraube und nehmen die Haube ab. Reduzierung der Durch fluss menge: Durch Drehen der Justierschraube im Uhrzeiger sinn reduziert sich die Durchfluss menge, wodurch eine höhere Auslauftemperatur erreicht werden kann. -
Seite 13: Funktion Der Leds Im Durchlauferhitzer
CLAGE 13. Funktion der LEDs im Durchlauferhitzer Grüne LED… …blitzt zyklisch auf Standby …leuchtet Gerät heizt Rote LED… Leistungsgrenze erreicht, die gewünschte Auslauf tempe ratur kann …leuchtet nicht erreicht werden. …blinkt wie folgt: lang-kurz-lang-kurz-lang Heizwendel defekt lang-kurz-kurz-kurz Temperaturfühler defekt lang-kurz-lang Luftblasen im System 14. -
Seite 14: Selbsthilfe Bei Problemen Und Kundendienst
Gefährdungen zu vermeiden. Die beschädigte Leitung muss durch eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil erhältlich). Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an den Werkskundendienst. CLAGE GmbH Werkskundendienst Pirolweg 1 – 5 21337 Lüneburg... - Seite 15 CLAGE Contents 1. Overview ..............16 2.
-
Seite 16: Overview
MBX 4..7 Shower 1. Overview When ordering spare parts, please always specify the appliance model and serial num- ber. Pos. Description Adjusting screw for water flow rate Hood Heating cartridge Safety temperature limiter Filter Water connector Wall bracket Safety earthing terminal Cable grommet Connecting cable... -
Seite 17: Description Of Appliance
CLAGE 2. Description of appliance This instantaneous water heater is exclusively intended to provide economical heating of water sufficient for a single shower with the special shower mixer tap included. As soon as you open the hot water tap, the instantaneous water heater switches on automatically. -
Seite 18: Technical Specifications
MBX 4..7 Shower 3. Technical specifications Type MBX 4 Shower MBX 6 Shower MBX 7 Shower Art. No. 1500-15314 1500-15316 1500-15317 Energy efficiency class Capacity liter Nominal pressure MPa (bar) 1 (10) Bare wire heating system IES ® Heating system Required water resistance ≥... -
Seite 19: Typical Installations
CLAGE 4. Typical installations... -
Seite 20: The Following Must Be Observed
5. The following must be observed The heater is installed as shown in the immediate vicinity of the outlet in a frost-free room. We guarantee trouble-free operation only if CLAGE fittings and accessories are used. Note the fol- lowing during installation: •... -
Seite 21: Installing And Water Connection
CLAGE 6. Installing and water connection 1. First, screw in the special fittings with the cover plate to a ½ inch water connection onto a wall and seal using a suitable sealant. Both ⅜ inch water connections must face vertically upwards. 2. Install pipe extensions to the tap with compression connectors according to installation dia- gram on the mounting template. -
Seite 22: Removing The Appliance From The Wall Bracket
MBX 4..7 Shower 6. Installing and water connection Removing the appliance from the wall bracket Unscrew compression connectors at the pipes. Put the wide screwdriver tip into the interlock between the water connections until it stops, then press slightly downwards (1), tilt the appli- ance forward by max. -
Seite 23: Purging
3. Explain the functions of the heater to the user and ensure that he knows how to use it. Hand over these operating instructions to the user. 4. Use the registration card for the registration at the factory service centre or register the appliance online on the website www.clage.com. -
Seite 24: Rating Plate Cover
Gerät an Schutzleiter MBX 7 1500-15??? the name of the appli- anschließen! 012345-012345 Appliance must be earthed! ance type (1), as well CLAGE GmbH 21337 Lueneburg as the serial number GERMANY MADE IN GERMANY (2) and the article number (3). -
Seite 25: Adjusting The Water Flow
CLAGE 11. Adjusting the water flow May only be carried out by a specialist. Remove the cover (see Fig. 11), undo the hood screw underneath and remove the hood. Decreasing the flow rate: Turn the adjusting screw clockwise to decrease the flow rate, thus making a higher outlet tem- perature possible. -
Seite 26: Functions Of The Leds In The Water Heater
MBX 4..7 Shower 13. Functions of the LEDs in the water heater Green LED… …flashes regularly Standby mode …lights on Appliance is heating water Red LED… Maximum power reached; the desired outlet temperature cannot be …lights on reached. …flash code: long-short-long-short-long Defective heating spiral long-short-short-short... -
Seite 27: Troubleshooting And Service
If the connection cable is damaged, it must be replaced with an original spare cable from the manufacturer by an authorised technician in order to avoid any hazards. If you cannot rectify the fault with the aid of the troubleshooting table, please contact custo- mer service. CLAGE GmbH After-Sales Service Pirolweg 1 – 5 21337 Lüneburg... - Seite 28 MBX 4..7 Shower Sommaire 1. Présentation générale de l‘appareil ..........29 2.
-
Seite 29: Présentation Générale De L'appareil
CLAGE 1. Présentation générale de l‘appareil Il faut toujours indiquer le type d‘appareil et le numéro de série lors d‘une commande de pièces de rechange! Pos. Désignation Vis de réglage de la quantité d’eau Capot Cartouche chauffante Limiteur de température de sécurité (STB) Filtre Raccords à... -
Seite 30: Description De L'appareil
MBX 4..7 Shower 2. Description de l’appareil Ce petit chauffe-eau instantané est conçu exclusivement pour l‘alimentation en eau chaude d‘un seul douche, conjointement avec un robinet de douche spécial inclus. Le chauffe-eau instantané se met automatiquement en marche lorsque vous ouvrez le robinet d’eau chaude. -
Seite 31: Caractéristiques Techniques
CLAGE 3. Caractéristiques techniques Type MBX 4 Shower MBX 6 Shower MBX 7 Shower Numéro de référence 1500-15314 1500-15316 1500-15317 Classe d’efficacité énergétique Capacité nominale Litres Surpression nominale MPa (bar) 1 (10) Système de chauffage à fil nu IES ®... -
Seite 32: Exemples D'installation
MBX 4..7 Shower 4. Exemples d‘installation... -
Seite 33: Instructions De Montage
Le bon fonctionnement ne peut être garanti qu‘avec l‘utilisation de robinets de distribution et accessoires CLAGE. À observer lors de l‘installation : • Normes DIN VDE 0100 et EN 806 respectivement ainsi que les prescriptions légales du pays et les dispositions de l‘entreprise locale de distribution d‘électricité... -
Seite 34: Montage Et Branchement De L'eau
MBX 4..7 Shower 6. Montage et branchement de l‘eau 1. Commencer par visser la pièce de robinetterie spéciale munie de la rosace de protection à un raccord d’eau de ½ pouce sur une plaque murale et réaliser l’étanchéité avec un produit d’étanchéité... -
Seite 35: Dépose De L'appareil Du Support Mural
CLAGE 6. Montage et branchement de l‘eau Dépose de l’appareil du support mural Desserrer les raccords à compression des tuyaux de raccordement. Insérer la lame large d’un tournevis jusqu’en butée dans le verrouillage entre les raccords à eau et pousser légèrement le tournevis vers le haut (1). -
Seite 36: Purge
MBX 4..7 Shower 7. Branchement électrique (230 V~) MBX 4..6 Shower Schéma électrique (400 V 2~) MBX 7 Shower 1. Régulateur électronique 2. Élément chauffant 3. Limiteur de température de sécu- rité 8. Purge Il faut purger l’appareil avant la première mise en service pour éviter que l‘élément chauffant soit endommagé. -
Seite 37: Cache À Plaque Signalétique
Gerät an Schutzleiter MBX 7 1500-15??? que le numéro de réfé- anschließen! 012345-012345 Appliance must be earthed! rence (3) se trouvent CLAGE GmbH 21337 sur le côté inférieur du Lueneburg GERMANY MADE IN cache, en plus de la GERMANY désignation du type d’appareil (1) -
Seite 38: Réglage Du Volume D'eau
MBX 4..7 Shower 11. Réglage du volume d‘eau À réaliser par un spécialiste uniquement. Retirer le cache (voir fig. 11), desserrer la vis de capot qui se trouve en dessous et retirer le capot. Réduction du débit : Une rotation de la vis de réglage dans le sens des aiguilles d’une montre réduit le débit, ce qui permet d’atteindre une température de sortie plus élevée. -
Seite 39: Fonction Des Led Dans Le Chauffe-Eau Instantané
CLAGE 13. Fonction des LED dans le chauffe-eau instantané LED verte… …clignotement cyclique Veille …allumée L‘appareil chauffe LED rouge... Limite de puissance atteinte, impossible d‘attendre la température de …allumée sortie souhaitée. …clignotement suivant: long-court-long-court-long bobine de chauffage défectueux long-court-court-court Sonde de température défectueuse long-court-long Bulles d’air dans le circuit... -
Seite 40: Auto-Dépannage Et S.a.v
Vérifier le réglage du volume d'eau (profes- Pression d'eau courante trop sionnel), ouvrir un peu plus le robinet d'arrêt, faible utiliser un régulateur de jet CLAGE, vérifier la Pas de mise en pression d'eau marche audible de Éliminer les impuretés dans l'arrivée ou la... - Seite 41 CLAGE Inhoud 1. Overzicht van het apparaat ........... . 42 2.
-
Seite 42: Overzicht Van Het Apparaat
MBX 4..7 Shower 1. Overzicht van het apparaat Bij onderdeelbestelling altijd het apparaattype en het serienummer vermelden! Pos. Omschrijving Stelschroef voor het instellen van de waterhoeveelheid Verwarmingselement Veiligheidstemperatuurbegrenzer (STB) Filterzeef Wateraansluitstukken Wandhouder Klem voor aardleiding Kabeldoorvoerrubber Stroomdraad... -
Seite 43: Beschrijving Toestel
CLAGE 2. Beschrijving toestel Deze kleine doorstroomwaterverwarmer is uitsluitend bestemd voor de zuinige warmwatervoorziening´van een afzonderlijke douche in combinatie met de meegeleverde speciale douchearmatuur. Zodra de warmwaterkraan van de armatuur wordt geopend, wordt de doorstroomwater- verwarmer automatisch ingeschakeld. Bij het sluiten van de warmwaterkraan wordt het apparaat automatisch weer uitgeschakeld. -
Seite 44: Technische Gegevens
MBX 4..7 Shower 3. Technische gegevens Type MBX 4 Shower MBX 6 Shower MBX 7 Shower Artikel nummers 1500-15314 1500-15316 1500-15317 Energieklasse Nominale capaciteit Liter Nominale overdruk MPa (bar) 1 (10) Blankdraad verwarmingssysteem IES ® Verwarmingssysteem Minimale waterweerstand ≥ 800 ≥... -
Seite 45: Montagevoorbeelden
CLAGE 4. Montagevoorbeelden... -
Seite 46: Montage-Instructies
Wij kunnen een probleemloze werking alleen garanderen wanneer gebruik wordt gemaakt van een CLAGE-kraan en -toebehoren. Let bij de installatie op het volgende: • DIN VDE 0100 en EN 806 alsmede de wettelijke voorschriften van het betreffende land en de bepalingen van de plaatselijke leverancier van water en elektriciteit. -
Seite 47: Montage En Aansluiting Van Water
CLAGE 6. Montage en aansluiting van water 1. Eerst de speciale armatuur met de afdekrozet aan een ½ inch wateraansluiting op een wandschijf schroeven en met geschikt afdichtingsmiddel afdichten. De twee ⅜ inch water- aansluitingen moeten verticaal naar boven wijzen. 2. Buisverlengstukken met knelschroefverbindingen overeenkomstig het installatieschema op de montagesjabloon aan de kraan monteren. -
Seite 48: Toestel Uit De Wandhouder Nemen
MBX 4..7 Shower 6. Montage en aansluiting van water Toestel uit de wandhouder nemen Maak de knelschroefverbindingen van de verbindingsleidingen los. De brede punt van de schroevendraaier tot de aanslag in de vergrendeling tussen de wateraansluitstukken steken en de schroevendraaier licht naar boven drukken (1), het toestel maximaal 15° naar voren kantelen (2) en naar boven uit de wandhouder nemen (3). -
Seite 49: Ontluchten
3. Leg de gebruiker de werking van het apparaat uit en zorg dat hij ermee vertrouwd is. Geef deze handleiding aan de gebruiker zodat hij deze kan bewaren. 4. Registreer het toestel met de registratiekaart bij de klantenservice van de fabriek resp. online op de website www.clage.com... -
Seite 50: Afdekking Typeplaatje
Gerät an Schutzleiter MBX 7 1500-15??? naast het type (1) ook anschließen! 012345-012345 Appliance must be earthed! het serienummer (2) CLAGE GmbH 21337 en het artikelnummer Lueneburg GERMANY MADE IN (3) van het apparaat GERMANY weergegeven Plaatsen van de afdekking 1. -
Seite 51: Het Instellen Hoeveelheid Water
CLAGE 11. Het instellen hoeveelheid water Mag alleen uitgevoerd worden door een vakman. Verwijder de klep (zie afb. 11), draai de schroef die zich daaronder bevindt los en verwijder de kap. Reductie van de waterhoeveelheid: Door de stelschroef rechtsom te draaien wordt de waterhoeveelheid gereduceerd, waardoor een hogere uitgangstemperatuur kan worden bereikt. -
Seite 52: Functie Van De Led's In De Doorstroomwaterverwarmer
MBX 4..7 Shower 13. Functie van de LED‘s in de doorstroomwaterverwarmer Groene LED… …knippert (regelmatig) standby …brandt apparaat warmt op Rode LED… het maximale vermogen is bereikt, de gewenste watertemperatuur kan …brandt niet worden gerealiseerd. …knippert lang-kort-lang-kort-lang verwarmingselement defect lang-kort-kort-kort Temperatuursensor defect lang-kort-lang Luchtbellen in het systeem... -
Seite 53: Probleemoplosser En Klantenservice
CLAGE 16. Probleemoplosser en klantenservice De tabel kan helpen de oorzaak van een eventuele storing te achterhalen en deze op te lossen. Probleem Mogelijke oorzaak Oplossing Er komt geen water uit de Watertoevoer is geblok- Hoofdwaterkraan opendraaien kraan keerd Waterdruk controleren, instelling waterhoe-... - Seite 54 MBX 4..7 Shower Zawartość 1. Prezentacja poglądowa ............55 2.
-
Seite 55: Prezentacja Poglądowa
CLAGE 1. Prezentacja poglądowa Przy zamawianiu części zawsze podawać typ urządzenia i numer seryjny! Poz. Nazwa Śruba do regulacji ilości wody Okapu Element grzejny Zabezpieczenie termiczne (STB) Sitko filtrujące Nypel przyłącza wody Uchwyt ścienny Zacisk bezpiecznika uziemiającego Tulejka przepustu kabla... -
Seite 56: Opis Urządzenia
MBX 4..7 Shower 2. Opis urządzenia Przepływowy podgrzewacz wody Klein w zestawie z dołączoną specjalną baterią prysznicową jest przeznaczony wyłącznie do dostarczania ciepłej wody do pojedynczego prysznica. Gdy tylko zostanie otwarty zawór ciepłej wody w baterii, przepływowy podgrzewacz wody załącza się automatycznie. Po zamknięciu zaworu w baterii urządzenie ponownie wyłącza się... -
Seite 57: Dane Techniczne
CLAGE 3. Dane techniczne MBX 4 Shower MBX 6 Shower MBX 7 Shower Numer artykułu 1500-15314 1500-15316 1500-15317 Klasa w efektywności energetycznej Pojemność znamionowa Liter Nadciśnienie znamionowe MPa (bar) 1 (10) Grzałka nieosłonięta IES ® System grzewczy Zakres zastosowań: wymagana rezystancja ≥... -
Seite 58: Przykłady Instalacji
MBX 4..7 Shower 4. Przykłady instalacji... -
Seite 59: Wskazówki Montażowe
Montaż odbywa się bezpośrednio na rurach przyłączeniowych armatury sanitarnej w pomiesz- czeniu zabezpieczonym przed zamarzaniem. Prawidłowe działanie gwarantujemy wyłącznie w przypadku stosowania armatur i akcesoriów firmy CLAGE. Podczas instalacji należy prze- strzegać: • normy DIN VDE 0100 oraz EN 806, jak również przepisów prawnych obowiązujących w danym kraju i postanowień... -
Seite 60: Montaż I Podłączenie Wody
MBX 4..7 Shower 6. Montaż i podłączenie wody 1. Najpierw wkręcić armaturę specjalną z rozetką maskującą w przyłącze wody o średnicy ½ cal na podkładce ściennej i uszczelnić ją odpowiednim środkiem uszczelniającym. Oba przyłącza wody ⅜ cal muszą być skierowane pionowo do góry. 2. -
Seite 61: Zdejmowanie Urządzenia Z Uchwytu Ściennego
CLAGE 6. Montaż i podłączenie wody Zdejmowanie urządzenia z uchwytu ściennego Poluzuj złączki zaciskowe rur łączących .Włożyć szeroką końcówkę wkrętaka do oporu w bloka- dę między przyłączami wody i lekko docisnąć wkrętak w dół (1), nachylić urządzenie o maksy- malnie 15° do przodu (2) i zdjąć w dół (3). -
Seite 62: Odpowietrzanie
2. Dopiero teraz włączyć bezpiecznik. Po krótkim opóźnieniu włączenia zaczyna się przepływ ciepłej wody. 3. Wyjaśnić użytkownikowi zasadę działania urządzenia i zapoznać go z zasadami użytkowa- nia. Przekazać użytkownikowi niniejszą instrukcję w celu przechowania. 4. Zarejestrować urządzenie w dziale obsługi klienta lub online na stronie internetowej www.clage.com, używając karty rejestracyjnej. -
Seite 63: Osłona Tabliczki Znamionowej
Gerät an Schutzleiter MBX 7 1500-15??? anschließen! 012345-012345 nia (1) znajdują się Appliance must be earthed! także numer seryjny CLAGE GmbH 21337 Lueneburg GERMANY urządzenia (2) oraz MADE IN GERMANY numer artykułu (3). Zakładanie osłony 1. Wsunąć osłonę na płasko, skierowaną w stronę uchwytu ściennego, pod krawędzie złączek wody. -
Seite 64: Ustawianie Ilości Wody
MBX 4..7 Shower 11. Ustawianie ilości wody Wykonanie poniższych czynności należy zlecić fachowcowi. Zdjąć osłonę, poluzować znajdującą się pod nią śrubę z kapturkiem, a następnie zdjąć kaptu- rek. Zmniejszanie natężenia przepływu: Obrót śruby regulacyjnej w kierunku ruchu wskazówek zegara powoduje zmniejszenie natęże- nia przepływu, co pozwala na uzyskanie wyższej temperatury na wylocie. -
Seite 65: Funkcje Diod Led W Podgrzewaczu Przepływowym
CLAGE 13. Funkcje diod LED w podgrzewaczu przepływowym Zielona dioda LED..miga cyklicznie Standby ...świeci się Urządzenie nagrzewa się Czerwona dioda LED... Osiągnięto górną granicę mocy, nie można osiągnąć żądanej tempera- ...świeci się tury wyjściowej..miga w następującej sekwencji: długi-krótki-długi-krótki-długi Skrętka grzejna uszkodzona długi-krótki-krótki-krótki... -
Seite 66: Samopomoc W Razie Problemów I Obsługa Klienta
Uszkodzony przewód należy wymienić na oryginalny przewód przyłączeniowy firmy (dostępny jako część zamienna). Jeżeli urządzenie wciąż nie będzie działać prawidłowo, skontaktować się z Biurem Obsługi Klienta. CLAGE Polska Spółka z o.o. Biuro obsługi klienta ul. Wichrowa 4 PL-60-449 Poznań... - Seite 67 CLAGE Obsah 1. Přehledné zobrazení ............68 2.
-
Seite 68: Přehledné Zobrazení
MBX 4..7 Shower 1. Přehledné zobrazení Při objednávkách náhradních dílů vždy uvádějte typ přístroje a sériové číslo! Poz. Název Šroub k nastavení množství vody Kryt Topný díl Bezpečnostní omezovač teploty (STB) Filtrační sítko Tvarovky k připojení vody Nástěnný držák Zemnicí jisticí svorka Kabelová... -
Seite 69: Popis Přístroje
CLAGE 2. Popis přístroje Tento malý průtokový ohřívač je určen výlučně k zásobování teplou vodou pro jednu sprchu ve spojení se speciální sprchovou baterií. Jakmile otevřete ventil teplé vody na armatuře, průtokový ohřívač se automaticky zapne. Bude-li ventil baterie uzavřen, přístroj se automaticky vypne. Elektronika auto- maticky nastavuje spotřebu energie na příslušnou vstupní... -
Seite 70: Technické Údaje
MBX 4..7 Shower 3. Technické údaje Type MBX 4 Shower MBX 6 Shower MBX 7 Shower Číslo zboží 1500-15314 1500-15316 1500-15317 Třída energetické úspornosti Jmenovitý objem Liter Jmenovitý přetlak MPa (bar) 1 (10) Neizolovaný vodič IES ® Topný systém Oblast použití: Potřebný odpor vody při ≥... -
Seite 71: Příklady Instalace
CLAGE 4. Příklady instalace... -
Seite 72: Montážní Pokyny
Montáž je provedena přímo na přívodním potrubí k baterii ve vyhřívané místnosti. Zaručujeme bezvadnou funkci pouze při použití armatur a příslušenství CLAGE. Při instalaci dodržujte: • DIN VDE 0100 a EN 806 a legislativní předpisy příslušné země a ustanovení místních doda- vatelů... -
Seite 73: Montáž A Vodovodní Přípojka
CLAGE 6. Montáž a vodovodní přípojka 1. Nejprve našroubujte speciální armaturu spolu s krycí rozetou k vodovodní přípojce ½ coul na stěně a utěsněte ji vhodným těsnicím materiálem. Obě vodovodní přípojky ⅜ coul muse- jí směřovat svisle nahoru. 2. Namontujte prodlužovací trubku s armaturou na armaturu podle montážního schématu na montážní... -
Seite 74: Odebrání Přístroje Z Nástěnného Držáku
MBX 4..7 Shower 6. Montáž a vodovodní přípojka Odebrání přístroje z nástěnného držáku Uvolněte šroubení spojovacích trubek. Vložte široký hrot šroubováku až na doraz do zabloko- vání mezi díly armatury přípojky vody a šroubovák lehce zatlačte dolů (1), přístroj vykloňte na maximálně... -
Seite 75: Odvzdušnění
CLAGE 7. Elektrická přípojka Schéma zapojení ( 230 V~) MBX 4..6 Shower 1. Elektronická regulace ( 400 V 2~ ) MBX 7 Shower 2. Topný prvek 3. Bezpečnostní omezovač teploty 8. Odvzdušnění K zabránění poškození topného prvku musíte přístroj před prvním uvedením do provozu odvzdušnit. -
Seite 76: Kryt Typového Štítku
Na spodní straně krytu Gerät an Schutzleiter MBX 7 1500-15??? jsou kromě označení anschließen! 012345-012345 Appliance must be earthed! typu přístroje (1) také CLAGE GmbH 21337 sériové číslo přístroje Lueneburg GERMANY MADE IN (2) a číslo výrobku (3). GERMANY Nasazení krytu 1. -
Seite 77: Nastavení Množství Vody
CLAGE 11. Nastavení množství vody Smí provádět pouze odborník. Odmontujte zástěnu, uvolněte šroub krytu, který se nachází pod ní, a sundejte kryt. Snížení průtokového množství: Šroubováním seřizovacího šroubu ve směru hodinových ručiček snižujete průtok, čímž může být dosaženo vyšší teploty na výtoku. -
Seite 78: Funkce Kontrolek Led V Průtokovém Ohřívači
MBX 4..7 Shower 13. Funkce kontrolek LED v průtokovém ohřívači Zelená LED ..pravidelně bliká Standby (pohotovost) ... svítí Přístroj zahřívá Červená LED ... Hranice výkonu byla dosažena, avšak nebylo docíleno požadova- ... svítí né výstupní teploty..bliká takto: dlouze-krátce-dlouze-krátce-dlouze Topná... -
Seite 79: Svépomoc Při Problémech A Zákaznický Servis
Pokud je poškozené elektrické přívodní vedení přístroje, musí jeho výměnu provést odborník tak, aby nedošlo k ohrožení. Poškozené vedení musí být vyměněno za originální přívodní kabe- ly (dodáváme formou náhradního dílu). Pokud přístroj ani nadále správně nefunguje, kontaktujte zákaznický servis. CLAGE CZ s.r.o. Trojanovice 644 744 01 Frenštát pod Radhoštěm Česká Republika... - Seite 80 MBX 4..7 Shower Obsah 1. Prehľad ..............81 2.
-
Seite 81: Prehľad
CLAGE 1. Prehľad Pri objednávke náhradných dielov vždy uveďte typ zariadenia a sériové číslo! Poz. Označenie Nastavovacia skrutka množstva vody Kryt zariadenia Zásuvný ohrievač Bezpečnostný obmedzovač teploty STB Filter Prípojka studenej a teplej vody Nástenný držiak Uzemňovacia poistná sponka Priechodka... -
Seite 82: Popis Prístroja
MBX 4..7 Shower 2. Popis prístroja Tento malý prietokový ohrievač je určený výlučne na zásobovanie teplou vodou pre jednu sprchu v kombinácii s dodanou špeciálnou sprchovacou armatúrou. Keď otvoríte vodný ventil na armatúre, prietokový ohrievač sa automaticky zapne. Pri zatvorení armatúry sa prístroj opäť automaticky vypne. Elektronika prispôsobuje príkon automaticky podľa príslušnej prívodnej teploty a objemového prietoku, aby sa dosiahla prednastavená... -
Seite 83: Technické Údaje
CLAGE 3. Technické údaje MBX 4 Shower MBX 6 Shower MBX 7 Shower Číslo položky 1500-15314 1500-15316 1500-15317 Energetická trieda Menovitý objem liter Menovitý pretlak MPa (bar) 1 (10) Neizolovaný vodič IES ® Ohrievací systém Minimálny odpor vody pri 15 °C Ω... -
Seite 84: Príklad Inštalácie
MBX 4..7 Shower 4. Príklad inštalácie... -
Seite 85: Pokyny Pre Montáž
5. Pokyny pre montáž Montáž sa vykoná priamo na špeciálnej batérii. Bezchybnú funkciu prietokového ohrievača zaručujeme iba pri použití armatúr a príslušenstva firmy CLAGE. Pri inštalácii je potrebné dodr- žiavať nasledovné: • DIN VDE 0100 a EN 806, ako aj zákonné predpisy príslušnej krajiny a ustanovenia miestne- ho elektrorozvodného a vodárenského podniku. -
Seite 86: Montáž A Zapojenie Vody
MBX 4..7 Shower 6. Montáž a zapojenie vody 1. Najskôr namontujte špeciálnu armatúru spolu s krycou ružicou na vodovodnú prípojku ½ palcov na stene a utesnite vhodným tesniacim materiálom. Obe vodovodné prípojky ⅜ palcov musia smerovať zvislo nahor. 2. Predlžovacie rúry a kompresné skrutkové spoje namontujte na armatúru podľa inštalačného nákresu na montážnej šablóne. -
Seite 87: Vyberte Prístroj Z Nástenného Držiaka
CLAGE 6. Montáž a zapojenie vody Vyberte prístroj z nástenného držiaka Uvoľnite príchytky spojovacieho potrubia. Za týmto účelom zastrčte široký hrot skrutkovača až na doraz do zaistenia medzi prípojkami vody a skrutkovač potlačte zľahka nadol (1). Naklopte prístroj maximálne o 15° dopredu (2) a vyberte ho smerom nadol (3). -
Seite 88: Odvzdušnenie
2. Až teraz zapnite poistku. Po krátkom oneskorení zapnutia s dĺžkou asi 12 sekúnd začne tiecť teplá voda. 3. Vysvetlite používateľovi funkciu a používanie prietokového ohrievača a odovzdajte mu tento návod pre informáciu a uschovanie. 4. Zaregistrujte prístroj registračnou kartou u zákazníckeho servisu alebo na internete na stránke www.clage.com. -
Seite 89: Krytka Typového Štítka
čenia typov prístroja Gerät an Schutzleiter MBX 7 1500-15??? anschließen! 012345-012345 Appliance must be earthed! (1) nachádzajú aj CLAGE GmbH sériové číslo (2) a číslo 21337 Lueneburg GERMANY položky prístroja (3). MADE IN GERMANY Nasadenie clony 1. -
Seite 90: Nastavenie Množstva Vody
MBX 4..7 Shower 11. Nastavenie množstva vody Realizáciu môže vykonávať len odborník Vyberte viečko, povoľte skrutku krytu, ktorá sa pod ním nachádza, a vyberte kryt. Zníženie objemového prietoku: Otáčaním nastavovacej skrutky v smere hodinových ručičiek sa zmenšuje objemový prietok, čím možno dosiahnuť vyššiu výstupnú teplotu. Zvýšenie objemového prietoku: Otáčaním nastavovacej skrutky v protismere hodinových ručičiek sa zväčšuje objemový... -
Seite 91: Funkcia Led Kontroliek V Prietokovom Ohrievači
CLAGE 13. Funkcia LED kontroliek v prietokovom ohrievači Zelená LED kontrolka… …sa cyklicky rozsvecuje Pohotovosť …svieti Prístroj vyhrieva Červená LED kontrolka… Dosiahnutý maximálny výkon, želaná výstupná teplota sa nedá dosiah- …svieti nuť. …bliká takto: dlho-krátko-dlho-krátko-dlho Žhaviaca špirála poruchová dlho-krátko-krátko-krátko Snímač teploty poruchový... -
Seite 92: Svojpomoc Pri Problémoch A Zákaznícky Servis
Poškodené vedenie sa musí vymeniť za originálne prípojné vedenie od firmy (možné dostať ako náhradný diel). Ak prístroj aj naďalej nebude fungovať správne, obráťte sa na zákaznícky servis. KAMA - Škvarka Kamil CLAGE GmbH Factory Zákaznícky servis Mjr. Archipova 180 - Vyšný Kubín 027 01 VYSNÝ KUBÍN (Dolný Kubín) Pirolweg 1 –... - Seite 93 CLAGE Innehållsförteckning 1. Översiktsbild ..............94 2.
-
Seite 94: Översiktsbild
MBX 4..7 Shower 1. Översiktsbild Ange alltid apparattyp och serienummer vid beställning av reservdelar! Pos. Beteckning Vattenmängds-justeringsskruv Apparat huva Uppvärmningskartusch Temperaturbegränsare (STB) Filtersil Anslutningsstycke för kall- och varmvatten Vägghållare Jordsäkringsklammer Genomföringshylsa Strömsladd... -
Seite 95: Apparatbeskrivning
CLAGE 2. Apparatbeskrivning Denna lilla genomströmningsvärmare får endast anslutas med den medlevererade duschar- maturen för varmvattenförsörjning för en enskild dusch. Så snart som varmvattenventilen till armaturen öppnas, kopplas genomströmningsvär- maren in automatiskt. När man stänger av armaturen kopplas aggregatet återigen ur. -
Seite 96: Tekniska Data
MBX 4..7 Shower 3. Tekniska data MBX 4 Shower MBX 6 Shower MBX 7 Shower Artikelnummer 1500-15314 1500-15316 1500-15317 Energieffiktivitätsklass Nominellt innehåll liter Tillåtet arbetsövertryck MPa (bar) 1 (10) Blanktrådsvärmesystem IES ® Värmesystem Vattnets minsta tillåtna motstånd ≥ 800 ≥ 800 ≥... -
Seite 97: Installationsexempel
CLAGE 4. Installationsexempel... -
Seite 98: Monteringsanvisningar
5. Monteringsanvisningar Monteringen ska göras direkt på specialarmatur. Vi garanterar en problemfrifunktion för genomströmningsvärmaren endast vid användning av armaturer och tillbehör från CLAGE. Vid installationen måste följande beaktas: • VDE 0100 och EN 806 samt gällande föreskrifter i det aktuella landet samt de lokala el- och vattenleverantörernas bestämmelser. -
Seite 99: Monterng Och Vattenanslutning
CLAGE 6. Monterng och vattenanslutning 1. Skruva först in specialarmaturen med täckrosetten på en ½ tum vattenanslutning på en väggskiva och täta med lämpliga tätningsmedel. De båda ⅜ tum vattenanslutningarna måste peka lodrätt uppåt. 2. Montera rörförlängningar med klämskruvförband på armaturen enligt monteringsskissen på... -
Seite 100: Borttagning Av Värmaren Från Vägghållaren
MBX 4..7 Shower 6. Monterng och vattenanslutning Borttagning av värmaren från vägghållaren Lossa anslutningsrörens kompressionsbeslag. Ta bort värmaren från vägghållaren. För att göra detta sticker du in en bred skruvmejselspets till anslag i låsanordningen mellan vattenanslut- ningsstyckena och trycker låsanordningen lätt nedåt (1). Luta värmaren maximalt 15° framåt (2) och ta bort den nedåt (3). -
Seite 101: Avluftning
2. Först måste alla säkringar kopplas in. Efter kort tids fördröjning på cirka 12 sekunder kom- mer varmvattnet. 3. Förklara genomströmningsvärmarens funktion och hur den används för användaren och lämna över denna bruksanvisning för information och förvaring. 4. Registrera värmaren i verkstadens kundtjänst med registreringskortet eller gör detta på Internet på www.clage.com. -
Seite 102: Typskylt Skydd
Gerät an Schutzleiter MBX 7 1500-15??? anschließen! 012345-012345 Appliance must be earthed! beteckningen (1) även CLAGE GmbH serienummer (2) och 21337 Lueneburg GERMANY artikelnummer (3). MADE IN GERMANY Uppsättning av blandare 1. Blandaren skjuts fram till anslutningsstycket under kanten mot vägghållaren till. -
Seite 103: Inställning Av Vattenvolym
CLAGE 11. Inställning av vattenvolym Får endast utföras av fackman. Avlägsna blandaren, lossa de därunder befintliga huvskruvarna och ta av huven. Reducering av genomflödesmängden: Genom att vrida på justeringsskruven medurs reduceras genomflödesmängden varvid en högre utloppstemperatur kan uppnås. Höjning av genomflödesmängden: Genom att vrida justeringsskruven moturs höjs genomflödesmängden, varvid den uppnådda... -
Seite 104: Funktion För Led-Lamporna I Genomströmningsvärmaren
MBX 4..7 Shower 13. Funktion för LED-lamporna i genomströmningsvärmaren Gröna LED-lampor… …blixtrar cykliskt upp Standby-läge …lyser Aggregatet upphettas Röda LED-lampor Prestandagränsen är uppnådd, önskad utloppstemperatur kan inte …lyser uppnås … blinkar enligt följande: lång-kort-lång-kort-lång Uppvärmningsspiralen defekt lång-kort-kort-kort Temperaturavkännaren defekt lång-kort-lång Luftblåsor i systemet 14. -
Seite 105: Självhjälp Vid Problem Och Service
Den skadade ledningen måste bytas mot en originalanslutningsledning (finns som reservdel). Om värmaren efter detta fortfarande inte fungerar tillfredsställande får du vända dig till Service. Zander & Ingeström AB CLAGE GmbH Fabriks kundtjänst Box 7206 187 13 Täby, Sverige Pirolweg 1 – 5 21337 Lüneburg... - Seite 106 MBX 4..7 Shower Inhalt 1. Vista de conjunto ............107 2.
-
Seite 107: Vista De Conjunto
CLAGE 1. Vista de conjunto Ao fazer encomendas de peças de substituição, especificar sempre o tipo de aparelho e o número de série! Pos. Designação Parafuso de ajuste de fluxo de água Tampa frontal de protecção Cartucho de aquecimento Limitador de temperatura (STB) Peneira do filtro Acessórios de ligação para água fria e quente... -
Seite 108: Descrição Do Aparelho
MBX 4..7 Shower 2. Descrição do aparelho Este pequeno aquecedor de água instantâneo encontra-se previsto exclusivamente para o for- necimento de água quente de um único chuveiro em conjunto com o misturador de chuveiro especial incluído. Assim que você abrir a válvula de água quente na torneira, o aquecedor de água instan- tâneo será... -
Seite 109: Especificações Técnicas
CLAGE 3. Especificações técnicas Tipo MBX 4 Shower MBX 6 Shower MBX 7 Shower Número do artigo 1500-15314 1500-15316 1500-15317 Eficiência energética classe Conteúdo nominal litros Sobrepressão nominal MPa (bar) 1 (10) Fio nu IES ® Sistema de aquecimento Resistência mínima da água em 15 °C Ω... -
Seite 110: Exemplo Para A Instalação
MBX 4..7 Shower 4. Exemplo para a instalação... -
Seite 111: Indicações De Montagem
5. Indicações de montagem A montagem deve ocorrer diretamente na válvula especial. Garantimos um funcionamento sem falhas do esquentador apenas com a utilização de válvulas e acessórios da CLAGE. Ao instalar ter em atenção: • Observar as normas DIN VDE 0100 e EN 806, bem como as prescrições legais do país res- pectivo e as determinações das companhias de abastecimento de energia eléctrica e de... -
Seite 112: Montagem E Ligação Da Água
MBX 4..7 Shower 6. Montagem e ligação da água 1. Primeiro, apertar a válvula especial na parede com a placa de cobertura em uma ligação de água de ½ polegada e vedar com um selante apropriado. Ambas as ligações de água de ⅜ polegada devem estar voltadas verticalmente para cima. -
Seite 113: Remoção Do Aparelho Do Suporte De Parede
CLAGE 6. Montagem e ligação da água Remoção do aparelho do suporte de parede Solte as conexões de compressão dos tubos de conexão. Inserir a ponta larga da chave de fenda no bloqueio, até que ela bater no fundo, entre os acessórios de ligação de água, e pres- sionar levemente a chave de fenda para baixo (1), puxar a parte de baixo do aparelho para si, até... -
Seite 114: Arejamento
3. Explicar a função do aparelho e a utilização do esquentador ao utilizador e entregar ao mesmo estas Instruções para que as conserve a fim de obter informações. 4. Registar o aparelho no serviço de atendimento ao cliente com o cartão de registo ou online no site www.clage.com. -
Seite 115: Placa De Identificação Protectora
Gerät an Schutzleiter MBX 7 1500-15??? anschließen! 012345-012345 Appliance must be earthed! de dispositivo (1), o CLAGE GmbH número de série (2) 21337 Lueneburg GERMANY e o número do artigo MADE IN GERMANY (3). -
Seite 116: Ajustar A Quantidade De Água
MBX 4..7 Shower 11. Ajustar a quantidade de água Execução exclusiva por técnicos. Retire o diafragma, solte o parafuso de tampa que se encontra do lado inferior e retire a tampa. Redução do caudal: Através da rotação do parafuso de ajuste no sentido dos ponteiros do relógio é reduzido o caudal, pelo que pode ser obtida uma temperatura de saída mais elevada. -
Seite 117: Função Dos Leds No Aquecedor De Água Instantâneo
CLAGE 13. Função dos LEDs no aquecedor de água instantâneo LED verde… ... pisca ciclicamente Em espera …está aceso Dispositivo a aquecer LED vermelho ... Limite de desempenho alcançado, a temperatura de saída desejada …está aceso não pode ser alcançada ... -
Seite 118: Solução Para Eventuais Problemas E Serviço De Assistência Técnica
MBX 4..7 Shower 16. Solução para eventuais problemas e serviço de assistência técnica Esta tabela ajuda-o a encontrar a causa de uma eventual avaria e a eliminá-la. Problema Possível causa Solução Não vem nenhuma Alimentação de água blo- Abrir a torneira de água principal água queada Verificar a pressão do fluxo de água, Ajustar... - Seite 119 16. Solução para eventuais problemas e serviço de assistência técnica Indimante ll – Equipamentos e CLAGE GmbH Sistemas para Fluidos, S.A. Serviço de assistência técnica Rua Amadeu Costa, lt 24 Pirolweg 1 – 5 Zona Industrial da Maia l – Sector ll 21337 Lüneburg...
-
Seite 120: Erläuterungen
Produktdatenblatt / Product data sheet / Fiche technique de produit / Productinformatieblad / Karta danych produktu / Technický list / Technický list / Produktdatablad / Ficha do produto Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 η °C dB(A) CLAGE MBX4 Shower 0EF044D CLAGE MBX6 Shower 0EF057D CLAGE MBX7 Shower 0EF064E Erläuterungen... - Seite 121 CLAGE Produktdatenblatt / Product data sheet / Fiche technique de produit / Productinformatieblad / Karta danych produktu / Technický list / Technický list / Produktdatablad / Ficha do produto > en Product data sheet in accordance with EU regulation (a) Brand name or trademark, (b.1) Model, (b.2) Type, (c) Specified load profile, (d) Energy-efficiency class, (e) Energy-efficiency, (f) Annual power consumption, (g) Additional load profile, the appropriate energy-efficiency...
- Seite 122 MBX 4..7 Shower Produktdatenblatt / Product data sheet / Fiche technique de produit / Productinformatieblad / Karta danych produktu / Technický list / Technický list / Produktdatablad / Ficha do produto > cs Technický list podle nařízení EU (a) Název nebo značka zboží, (b.1) Označení přístroje, (b.2) Typ přístroje, (c) Zátěžový profil, (d) Třída ener- getické...
- Seite 128 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. Sauf modifications techniques, changements constructifs et erreur ou omission.
