Bedienung
• Mittels des hydraulischen Drehkopfes die Klammer so drehen, dass sie über die zu greifende Steinlage
abgesenkt werden kann.
Die Klammer so verschwenken, dass die Stahllamellen der anlegeseitigen Hauptspannbacke nach Möglichkeit
•
die Steine berühren.
Weiterhin so verschwenken, dass die Klammer in Richtung der Seitenspannung in etwa zentrisch auf die zu
greifende Steinlage ausgerichtet ist.
• Die Klammer absenken, bis die Auflageteller der Klammer die
Steinoberflächen berühren. Danach nicht weiter absenken! Die
Traverse darf keinesfalls den HVZ-UNI-II-SPEED Aufsatz berühren
und somit Druck von oben auf die Klammer ausgeübt werden
(durch den Ausleger des Trägergerätes).
• Hydraulischen Steuerhebel auf „Position 1" betätigen, so lange auf
dieser Position halten, bis folgende Bewegungen abgelaufen sind:
• Hauptspannung schließt
Hauptspannung öffnet geringfügig
Seitenspannung schließt
Hauptspannung schließt
Seitenspannung öffnet
Erklärung: Positionen Steuerhebel
•
Pos.1: Greifen, Ablegen, Reset
•
• Pos. 0: Null-Stellung
• Pos.3: Gegenbewegung (z.B.: Abbruch des Zyklus)
Durch diesen Bewegungsablauf wird, bei entsprechender Verwendung und Einstellung von Positionieradaptern
•
die auf so genannter „Kreuzfuge" palettierte Steinlage in den „Läuferverband" automatisch verschoben.
Durch Loslassen des hydraulischen Steuerhebels bzw. durch Zurückführen des Steuerhebels in die
Mittelstellung kann zu jedem Zeitpunkt der Greifversuch abgebrochen werden.
Durch erneute Betätigung auf „schließen" wird der Bewegungsablauf an der abgebrochenen Stelle wieder
aufgenommen und weitergeführt.
Durch Betätigung auf „Pos. 1" wird die jeweils zuletzt ausgeführte Bewegung zurückgesetzt.
Nach vollständig abgeschlossenem Greifvorgang (Seitenspannung öffnet vollkommen und schwenkt ganz nach
•
oben) den hydraulischen Steuerhebel in die Mittelstellung zurückführen.
• Klammer mit der gegriffenen Steinlage anheben und zur Verlegestelle schwenken.
51400045
Bild 2

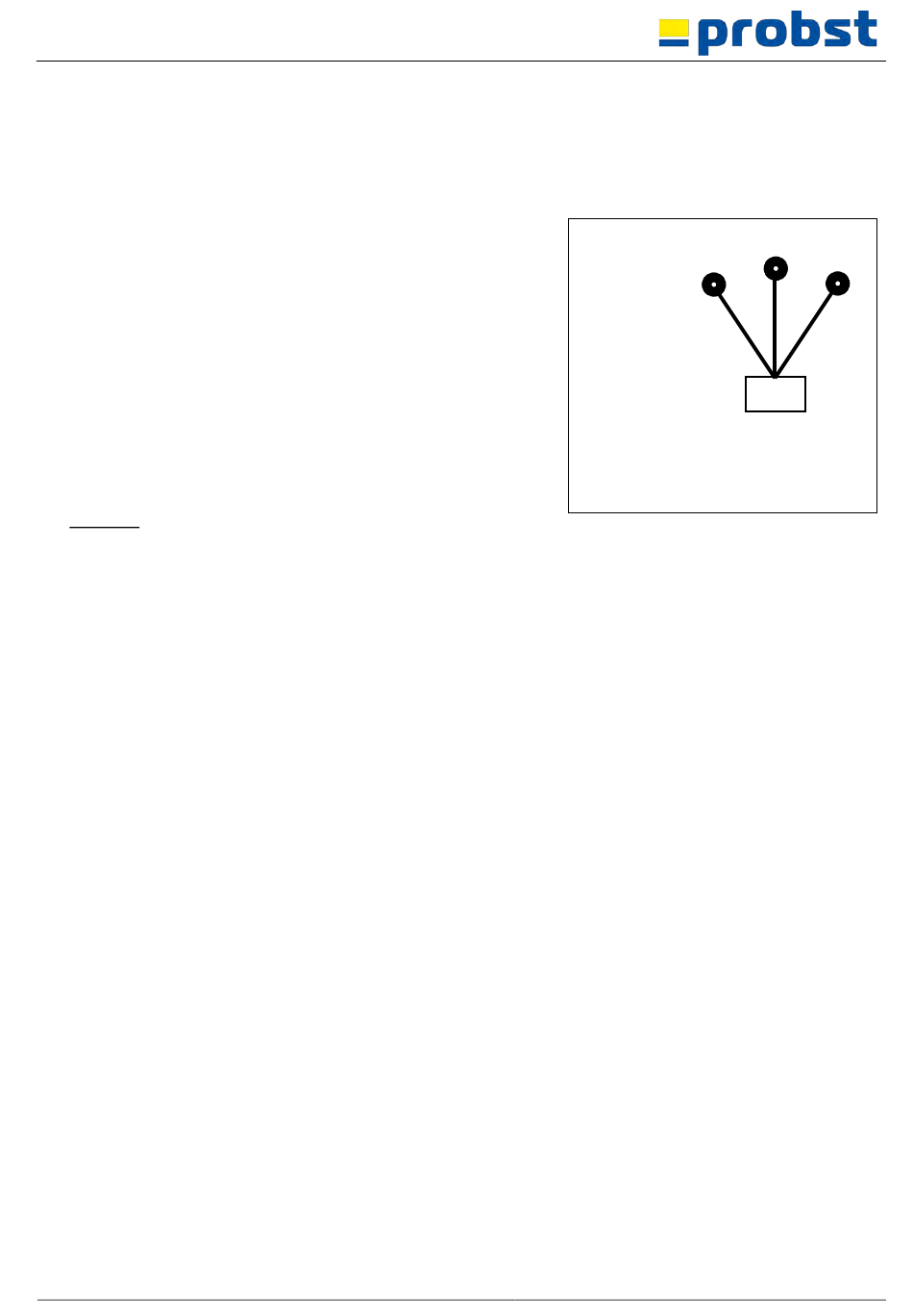

Darstellung Steuerhebel Bagger
41 / 51
Pos 2 Pos. 0 Pos.1
