Greiftiefeneinstellung Maschinenseite - Probst Hvz-Uni-Ii-Speed Bedienungsanleitung

Einstellungen
Greiftiefeneinstellung auf beiden Seiten rechts u.
•
links am Gerät gleich einstellen.
Kurbeln wieder nach unten schwenken einrasten. Bild 4
•
Federriegel um 180° verdrehen und in Kerbe
•
einrasten.
Greiftiefeneinstellung entsprechend verschieben
und Federriegel wieder um 180 verdrehen und
einrasten.
Bild 5
5.2.2

Greiftiefeneinstellung Maschinenseite

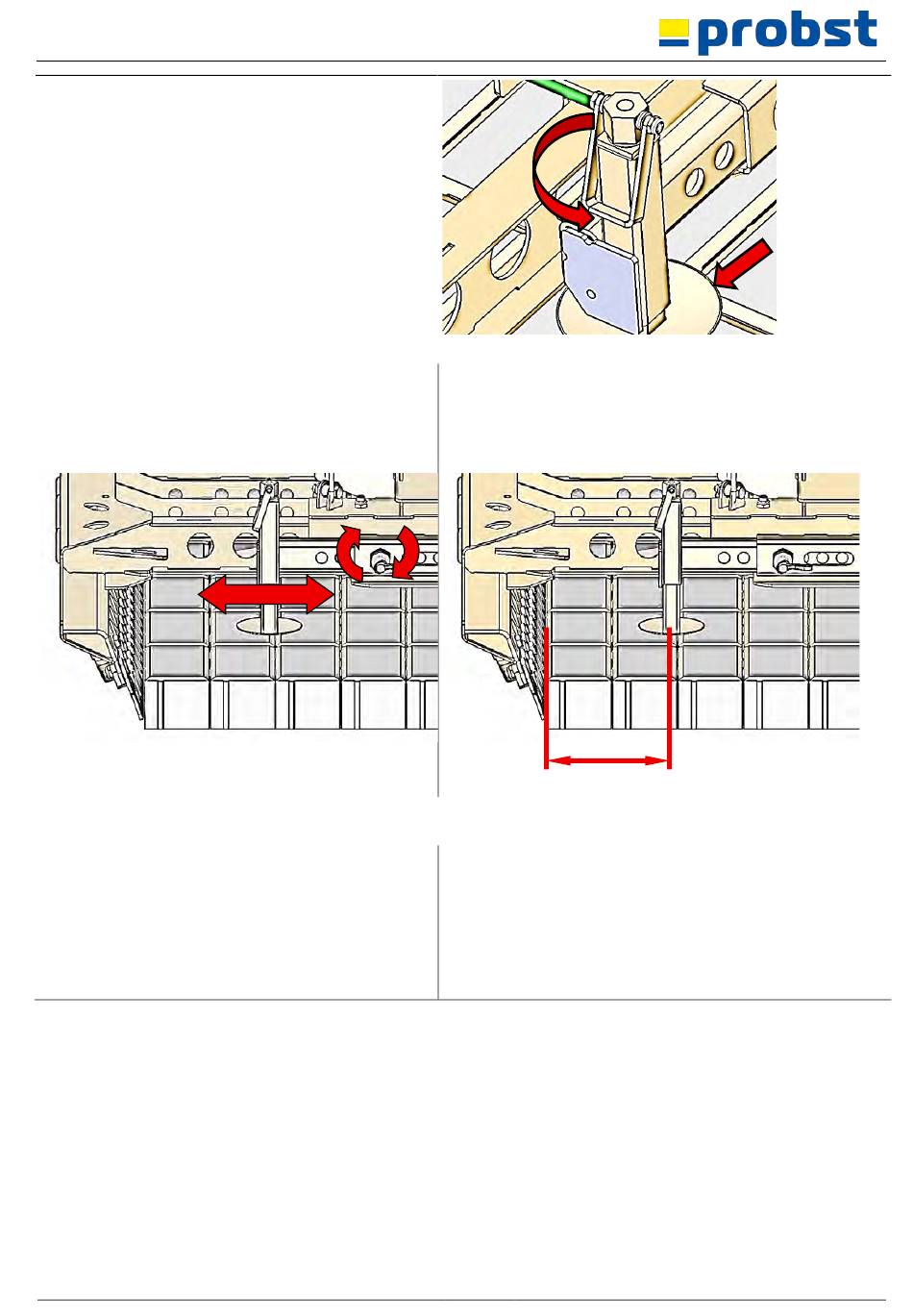

Die Einstellung der Greiftiefe der Lamellenbacken
•
auf der Maschinenseite erfolgt über eine zentrale
Gewindeschraube.
Greiftiefeneinstellung ist so einzustellen, dass die
•
Stahllamellen sich auf halber Höhe der Steine
befinden.
Beispiel: bei Steinhöhe 80 mm → 40 mm
•
51400045
Abstand auf ca. 100 – 150 mm zwischen Mitte
•
Greiftiefeneinstellung und der Außenkante der Steinlage
einstellen
100 – 150 mm
Bild 6
Bei extrem großen Steinlagen empfiehlt es sich, die
•
Greiftiefeneinstellung etwas niedriger einzustellen, so
dass die Stahllamellen im untersten Bereich (siehe Bild
A) der Steinlage greifen. Ansonsten besteht die Gefahr,
dass die Steinlage beim Anheben auseinanderbricht.
