Einbetten einer Variablen in den Text einer Maske
Sie können ein Feld für Variablendaten in den Text der Maske einbetten. Zum Aufrufen des
Dialogfelds "Zielsystemdaten einfügen" positionieren Sie den Cursor an der Stelle, an der
Sie die Variable im Text einfügen möchten, und wählen die Schaltfläche "Zielsystemdaten
einfügen". Wie im Bild unten gezeigt, geben Sie folgende Informationen ein:
Tipp
Beim TD 200, TD 200C und TD400C können Sie bis zu 6 Variablen pro Maske einbetten.
Beim TD 100C können Sie bis zu 1 Variable pro Zeile (4 Variablen pro Maske) einbetten.
● Datenadresse:
● Datenformat: mit Vorzeichen, ohne Vorzeichen, Realzahl, numerische Zeichenkette oder
● Ziffern rechts vom Dezimalkomma: maximal 7
Das Text Display rundet eine Realzahl auf die angegebene Dezimalstelle. Beispiel: Lautet
der Wert der Realzahl 123,456 und Sie geben 2 Ziffern rechts vom Dezimalkomma als
Rundungseinstellung an, dann zeigt das TD 200 den Wert wie folgt an: 123.46.
Tipp
Weitere Informationen zu Datentypen sowie zu den von der S7-200 CPU unterstützten
Speicheradressen finden Sie im SIMATIC S7-200 Systemhandbuch.
Sie können es dem Bediener auch ermöglichen, Daten an dieser Adresse im Speicher der
S7-200 CPU zu bearbeiten.
● Sie können angeben, dass der Bediener vor dem Bearbeiten der Variablen das Text
● Sie können den Cursor so einrichten, dass er in das Variablenfeld springt.
● Sie können einen symbolischen Namen für die Variable einrichten. Mit dem symbolischen
Text Display (TD) - Benutzerhandbuch
Systemhandbuch, 08/2008, A5E00765548-03
Konfigurieren der S7-200 CPU für das Text Display im Text Display-Assistenten
– VB: numerische Zeichenkette, Text-Zeichenkette
– VW: mit Vorzeichen, ohne Vorzeichen
– VD: Realzahl, mit Vorzeichen, ohne Vorzeichen
Text-Zeichenkette

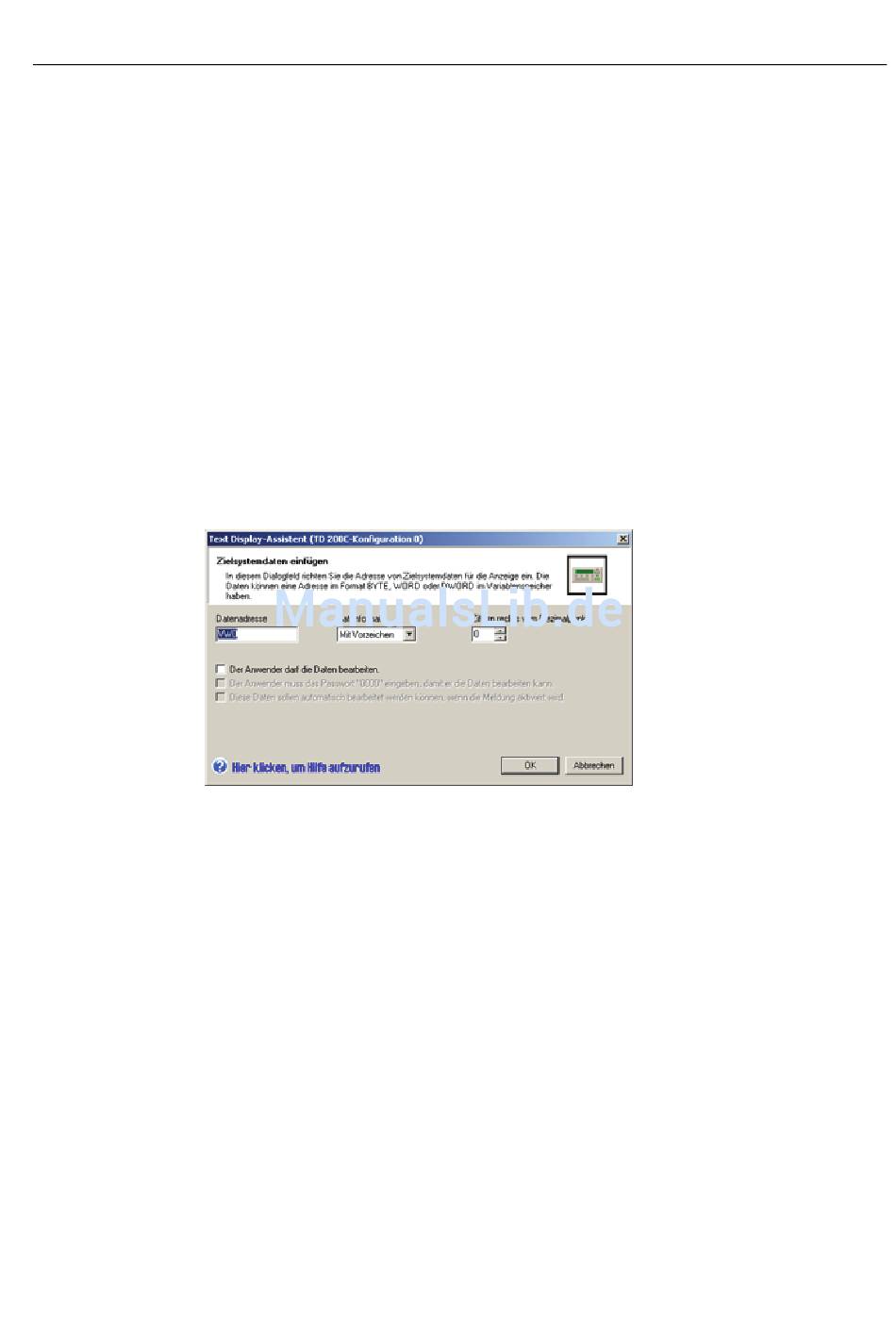

Bild 4-19 Einfügen von Zielsystemdaten
Display-Passwort eingeben muss. (Hierfür müssen Sie den Passwortschutz für das Text
Display aktiviert haben.)
Namen greifen Sie im Anwenderprogramm auf diese Daten zu.
