7. Bedienelemente und Anschlüsse

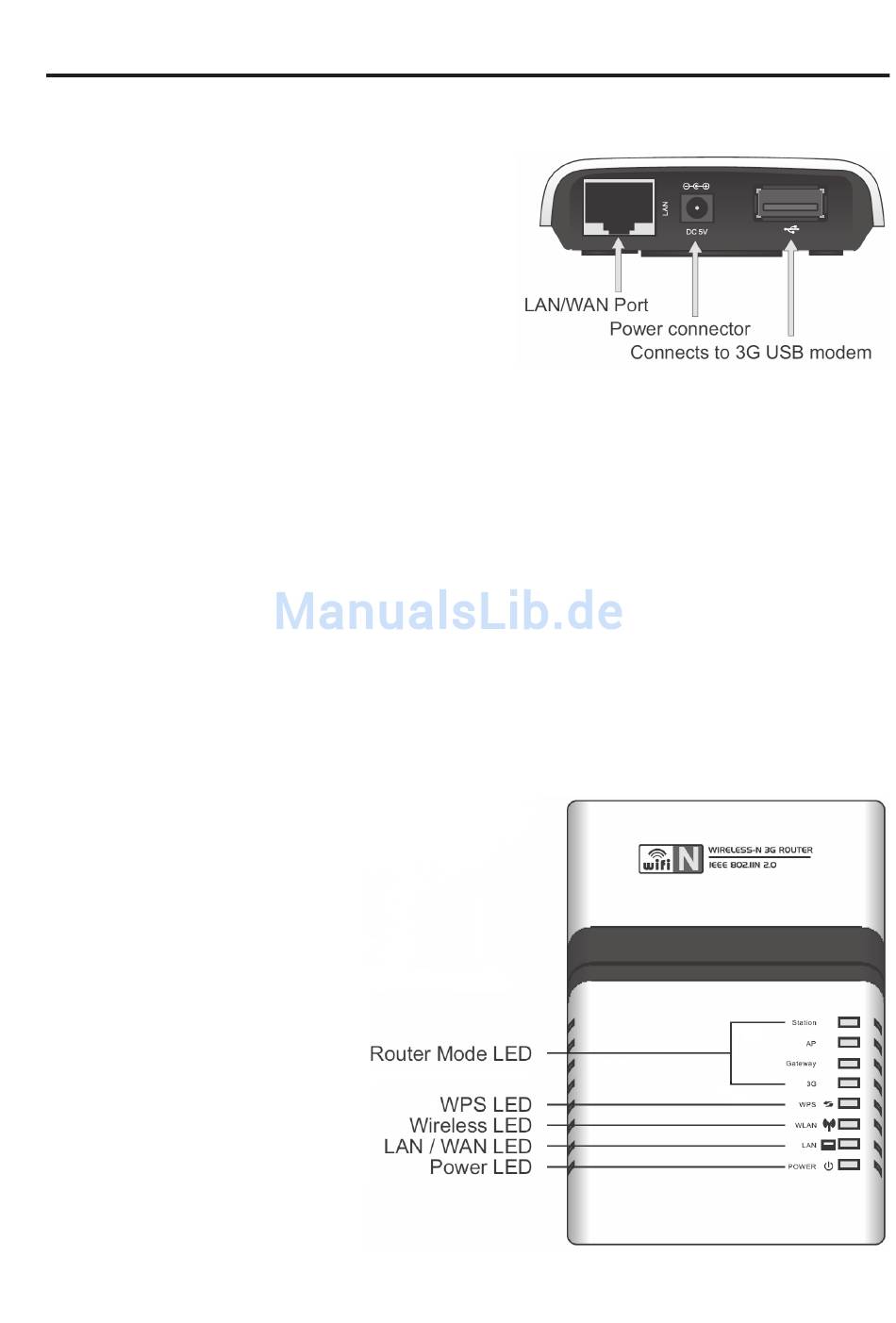

a) Anschlüsse am Router
LAN/WAN Port
Power Connector
USB-Port
b) LEDs am Router
Router Mode LED
WPS LED
Wireless LED
LAN / WAN LED
Power LED
8
Hier wird je nach Betriebs-
art der Router mit einem 1:1-
verbundenen Netzwerk-
kabel mit dem entsprechen-
den Gerät (DSL-Modem,
PC, usw.) verbunden
Dient zur Stromversorgung.
Hier muss das beiliegende
Steckernetzteil angeschlos-
sen werden.
In der Betriebsart „3G Wireless" wird hier das USB-UMTS-Modem
angeschlossen.
Die jeweilige LED zeigt an, welche Betriebsart aktiv ist.
Diese LED blinkt schnell bei aktiviertem WPS.
Die LED leuchtet bei aktivem WLAN-Empfang bzw. blinkt bei Daten-
übertragung.
Die LED leuchtet dauernd,
wenn ein Gerät über ein
Netzwerkkabel mit dem Router
verbunden ist; sie blinkt bei
Datenübertragung.
Die LED leuchtet, wenn der
Router über das Steckernetz-
teil mit Strom versorgt wird.
