BFT Libra C MA Bedienungsanleitung Seite 7

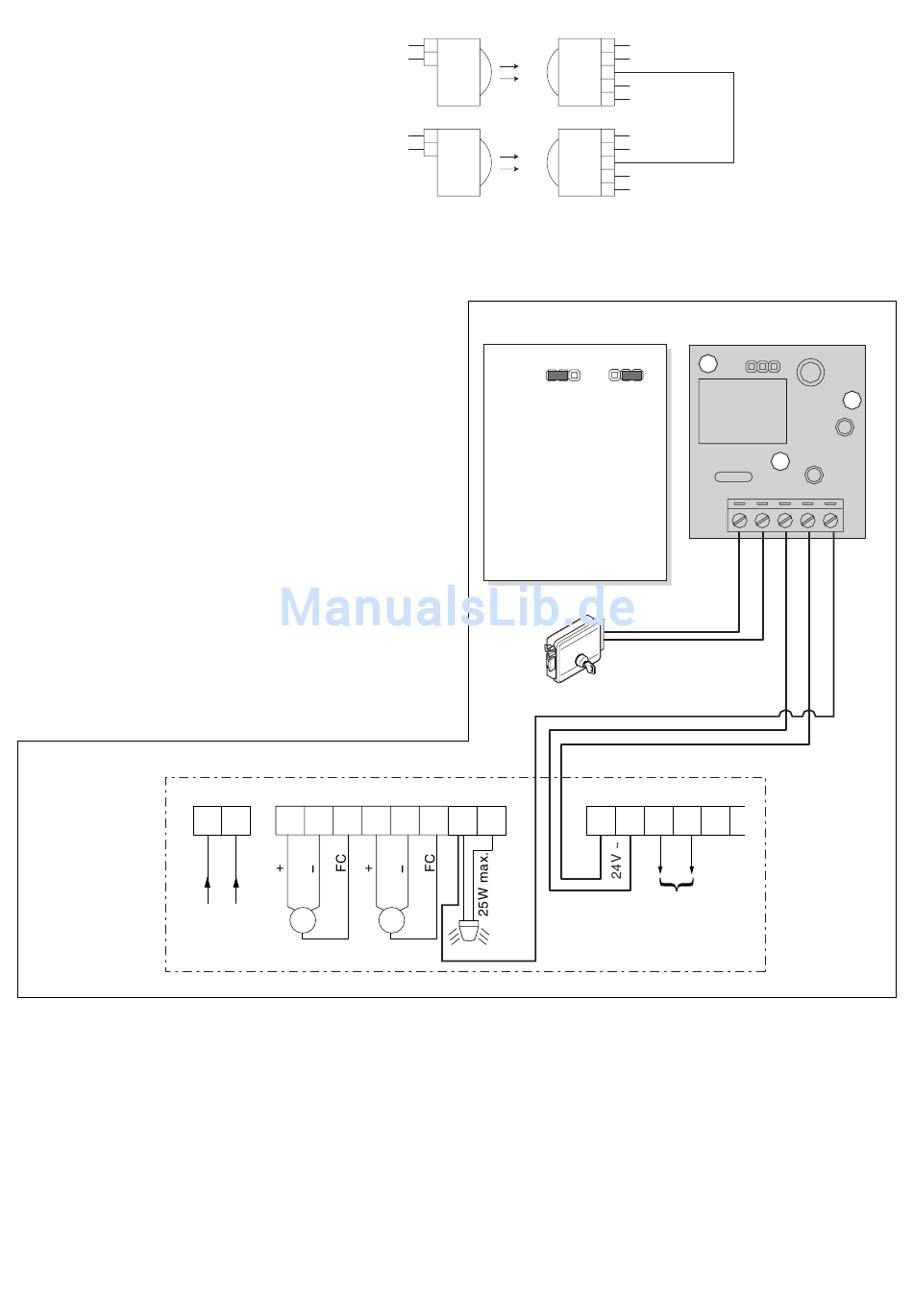

Anschluß von zwei überwachtem
Lichtschrankenpaare:
(Lichtschranken in Öffnung und
Schließung aktiv)
8.) erweiterte Installationen:
8.b.) Elektroschloß ECB:
Bei Flügellängen über 3,00 m muß ein Elektroschloß für
die Selbsthemmung installiert werden. Nebenstehend der
Anschluß eines Elektroschlosses ECB an der Steuerung
Libra C MA.
Damit die Steuerung Libra C MA das Elektroschloß
ansteuern kann, wird die Zusatzplatine "ME-BT" benötigt.
Bei einflügeligen Anlagen das entsprechende ECB -
Schloß für DIN rechts bzw. DIN links verwenden. Bei
zweiflügeligen Anlagen das bodenverriegelnde ECB-
Schloß.
Bestellnummern:
ECB - für DIN links: D121016
ECB - für DIN rechts: D121017
ECB - bodenverriegelnd: D121018
ME-BT - Zusatzplatine: D111761
ACHTUNG: Falls ein Elektroschloß installiert wurde,
muß dieses vor dem Start des Lernlaufes ("Autoset")
entriegelt werden.
Vor der Inbetriebnahme überprüfen Sie nochmals das Erreichen der Endschalter, die Kraftabschaltung, sämtliche Befestigungsteile und ob die
Schloßabdeckung der Notentriegelung (bei Phobos N BT und Phobos NL BT) richtig aufgesetzt ist.
1 2 3 4 5 6
L
N
M2
14 1
TX1
13 2
14 1
TX2
13
2
Drahtbrücke 15 - 18 entfernen
Überwachung der Lichtschranke im Menü "test phot" aktivieren ("on")
1sec
JP3
JP9
7 8 9 10
M1
Seite 6 / Libra C MA
1 11
RX1
2 12
3
4 15
18
5
1 11
RX2
12
2
3
4 19
15
5
1s 5s
5sec
JP3
1 2 3 4 5
ECB 12 Va.c.
LIBRA
11 12 13 14 15
24V ~
VSafe
ME BT
