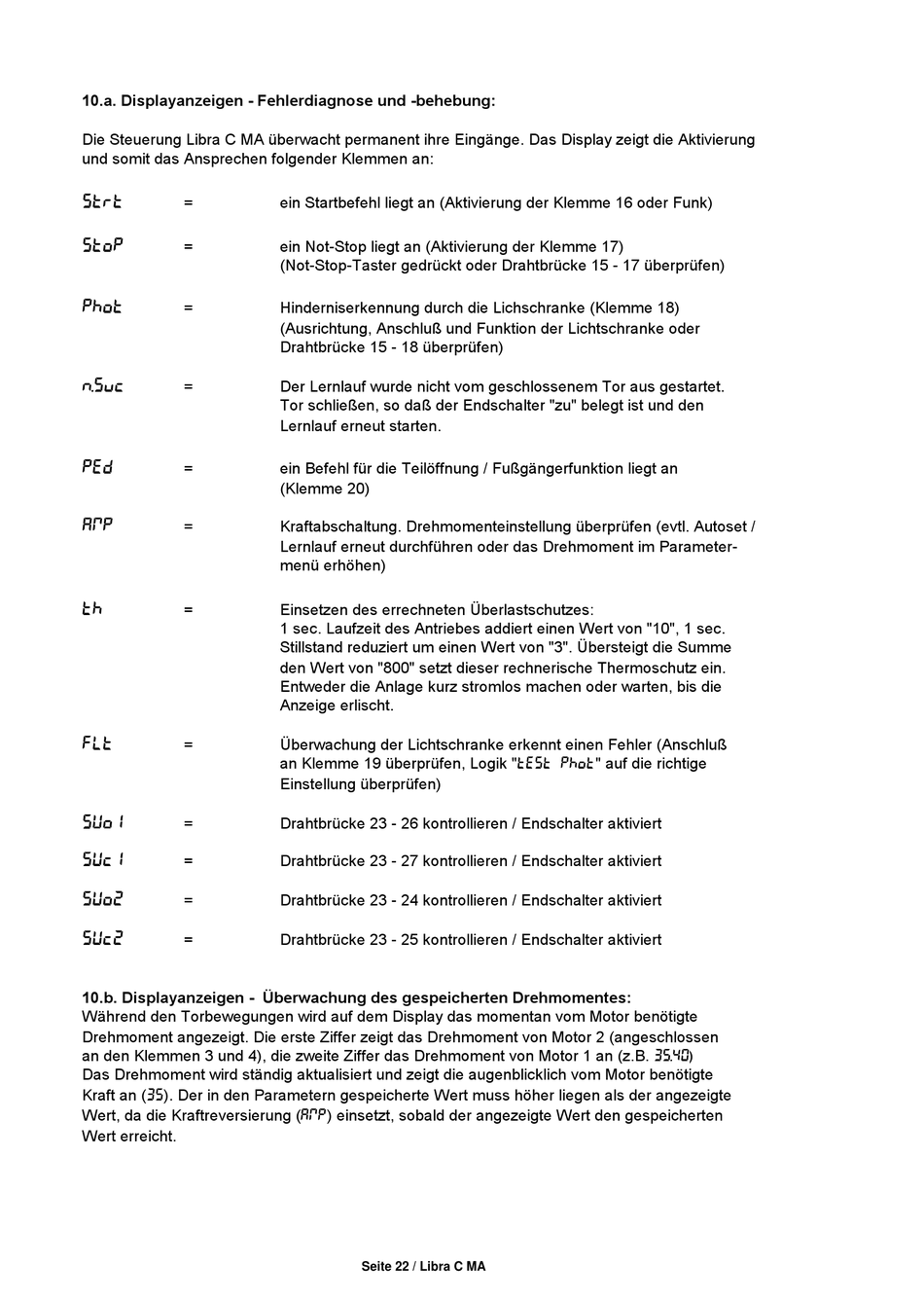

10.a. Displayanzeigen - Fehlerdiagnose und -behebung:
Die Steuerung Libra C MA überwacht permanent ihre Eingänge. Das Display zeigt die Aktivierung
und somit das Ansprechen folgender Klemmen an:
=
STRT
STOP =
=
PHOT
=
N. S VC
PED =
=
AMP
=
TH
=
FLT
=
Suo1
=
SUC1
SUO2 =
=
SUC2
10.b. Displayanzeigen - Überwachung des gespeicherten Drehmomentes:
Während den Torbewegungen wird auf dem Display das momentan vom Motor benötigte
Drehmoment angezeigt. Die erste Ziffer zeigt das Drehmoment von Motor 2 (angeschlossen
an den Klemmen 3 und 4), die zweite Ziffer das Drehmoment von Motor 1 an (z.B. 35. 4 0)
Das Drehmoment wird ständig aktualisiert und zeigt die augenblicklich vom Motor benötigte
Kraft an (35). Der in den Parametern gespeicherte Wert muss höher liegen als der angezeigte
Wert, da die Kraftreversierung (AMP) einsetzt, sobald der angezeigte Wert den gespeicherten
Wert erreicht.
ein Startbefehl liegt an (Aktivierung der Klemme 16 oder Funk)
ein Not-Stop liegt an (Aktivierung der Klemme 17)
(Not-Stop-Taster gedrückt oder Drahtbrücke 15 - 17 überprüfen)
Hinderniserkennung durch die Lichschranke (Klemme 18)
(Ausrichtung, Anschluß und Funktion der Lichtschranke oder
Drahtbrücke 15 - 18 überprüfen)
Der Lernlauf wurde nicht vom geschlossenem Tor aus gestartet.
Tor schließen, so daß der Endschalter "zu" belegt ist und den
Lernlauf erneut starten.
ein Befehl für die Teilöffnung / Fußgängerfunktion liegt an
(Klemme 20)
Kraftabschaltung. Drehmomenteinstellung überprüfen (evtl. Autoset /
Lernlauf erneut durchführen oder das Drehmoment im Parameter-
menü erhöhen)
Einsetzen des errechneten Überlastschutzes:
1 sec. Laufzeit des Antriebes addiert einen Wert von "10", 1 sec.
Stillstand reduziert um einen Wert von "3". Übersteigt die Summe
den Wert von "800" setzt dieser rechnerische Thermoschutz ein.
Entweder die Anlage kurz stromlos machen oder warten, bis die
Anzeige erlischt.
Überwachung der Lichtschranke erkennt einen Fehler (Anschluß
an Klemme 19 überprüfen, Logik "TEST PHOT" auf die richtige
Einstellung überprüfen)
Drahtbrücke 23 - 26 kontrollieren / Endschalter aktiviert
Drahtbrücke 23 - 27 kontrollieren / Endschalter aktiviert
Drahtbrücke 23 - 24 kontrollieren / Endschalter aktiviert
Drahtbrücke 23 - 25 kontrollieren / Endschalter aktiviert
