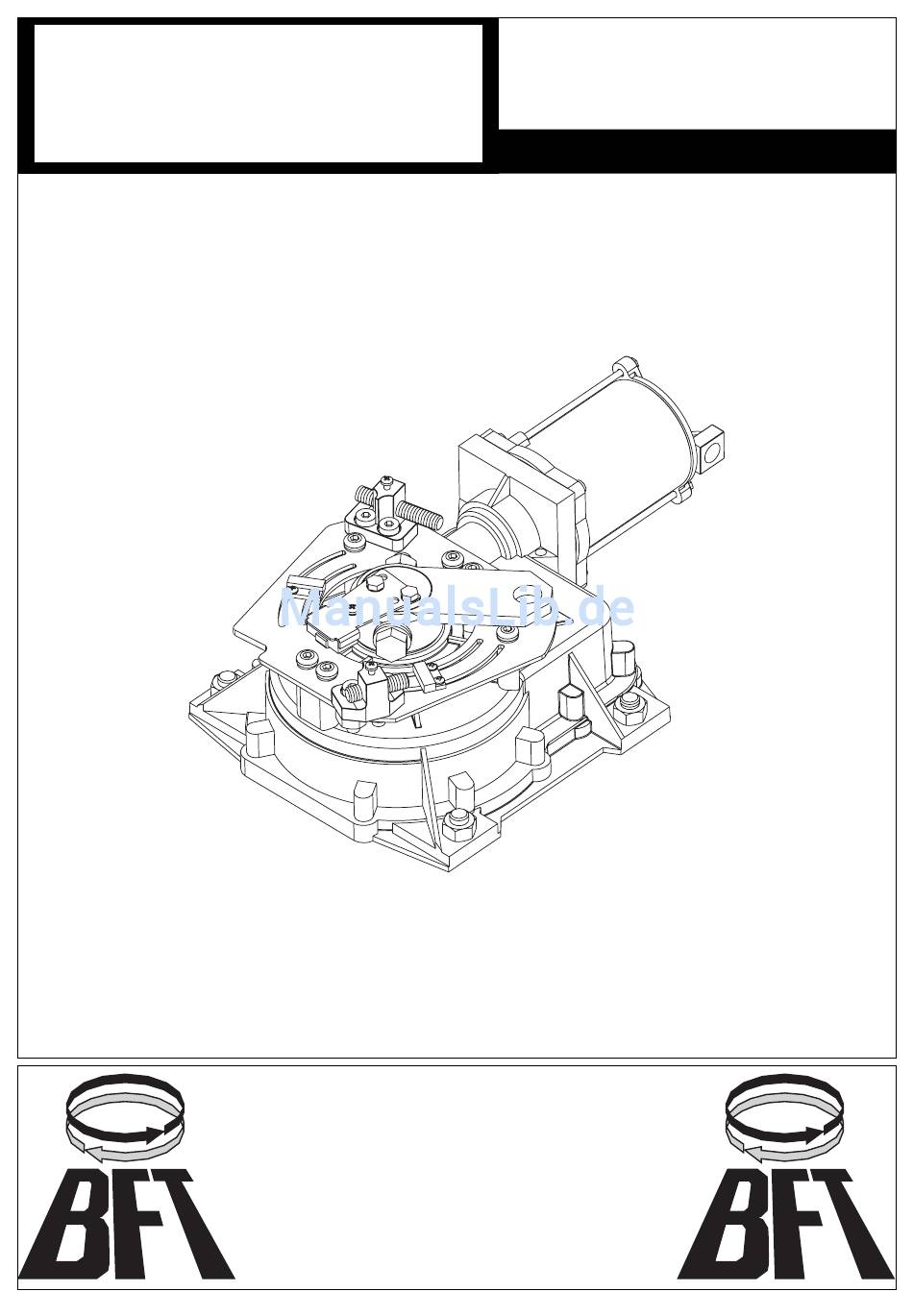

Ver.5.6 / 12.08

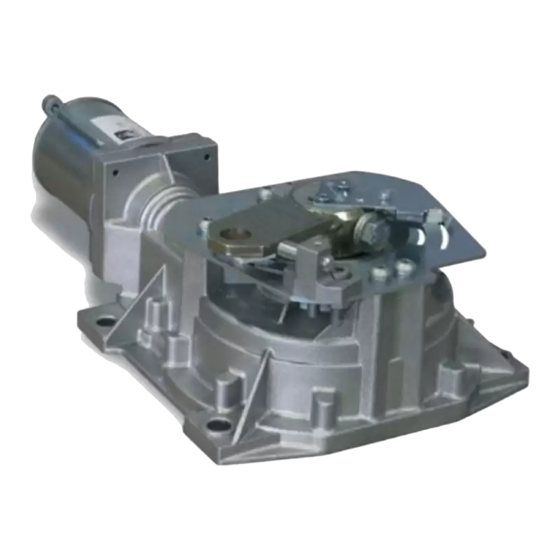

Elektromechanischer 24 V - Unterflur -
Montageanleitung
Drehtorantrieb für Torflügel bis 3,50 m
ELI 250 BT + Libra C MA
MONTAGE- und BEDIENUNGSANLEITUNG
BFT Torantriebssysteme GmbH
Faber-Castell-Straße 29
90522 Oberasbach
Tel.: 0911 / 766 00 90
Fax: 0911 / 766 00 99
Internet: www.bft-torantriebe.de
eMail: service@bft-torantriebe.de
Verwandte Anleitungen für BFT eli 250 bt
Inhaltszusammenfassung für BFT eli 250 bt
- Seite 1 Ver.5.6 / 12.08 Elektromechanischer 24 V - Unterflur - Montageanleitung Drehtorantrieb für Torflügel bis 3,50 m ELI 250 BT + Libra C MA MONTAGE- und BEDIENUNGSANLEITUNG BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de...
- Seite 4 IP X4 Zubehörspeisung 24 V~ (max. 180 mA) Endschalter eingebaute und einstellbare Mikroendschalter Blinkleuchtenanschluß ja (24 V max. 25 W) Selbstüberwachung ja (Einfehlersicherheit nach EN12453 + EN12445) Zeit der Schließautomatik 3 - 90 sek Seite 3 / Eli 250 BT...
- Seite 5 Wir danken Ihnen, daß Sie sich für dieses BFT - Produkt entschieden haben. Nachfolgend führen wir Sie Schritt für Schritt durch die Installation und Programmierung Ihres Unterflur - Drehtorantriebes ELI 250 BT. Eine automatisierte Toranlage ist in regelmäßigen Abständen - unsere Empfehlung ist 2x jährlich - zu überprüfen, sowie die Sicherheits- einrichtungen zu kontrollieren und die Steuerung und angeschlossene Zubehörteile wie z.B.
- Seite 6 Steuerung Klemme 23 Steuerung Klemme 23 Steuerung Klemme 23 Steuerung Klemme 23 Weißes Kabel an Weißes Kabel an Weißes Kabel an Weißes Kabel an Steuerung Klemme 25 Steuerung Klemme 27 Steuerung Klemme 26 Steuerung Klemme 24 Seite 5 / Eli 250 BT...
- Seite 7 Bild 7 B stellt die Einstellung des Endschalters für das geöffnete Tor am rechten Antrieb, Bild 7 C des Endschalters für das geschlossene Tor am rechten Antrieb dar. Bild 7 C Bild 7 B Bild 7 A Endschalter Endschalter "Tor geöffnet" "Tor geschlossen" Seite 6 / Eli 250 BT...
- Seite 8 Dieser interne Überdrehschutz dient nicht als Bodenendan- schlag. Dazu die im Zubehörset enthaltenen Schrauben mit den ent- sprechenden Kontermuttern auf die internen Überdrehschutz- bügel schrauben und am Antrieb befestigen. Dabei rechts- bzw. linksseitige Montage beachten. (Bild 9) Bodenendanschlag Seite 7 - Eli 250 BT...
- Seite 9 Bei einflügeligen Anlagen ist der Antrieb als Motor 2 an den Klemmen 3 + 4 anzuschließen. Die Funktion "nur ein Motor aktiv" auf "on" stellen. (siehe Punkt 16 "erweiterte Programmierung") 1 und 2: Netzanschluß 230 V +/- 10%, 50 Hz (1 - L / 2 - N) Hierfür ist ein Erdkabel zu verwenden. Seite 8 - Eli 250 BT...
- Seite 10 Drücken Sie jetzt 3x die Taste "-" bis als Laufschrift das Wort "LINGUA" erscheint. Dann "OK" drücken. Mit "-" bis zu "DEU" drücken und mit "OK" bestätigen. Es erscheint jetzt im Display "SPRACHE". Verlassen Sie das Programmiermenü indem Sie die Tasten "+" und "-" gleichzeitig drücken. Seite 9 - Eli 250 BT...
- Seite 11 Bei der Montage von Lichtschranken ist darauf zu achten, dass die Lichtschranke an einem planen Untergrund mit dem beiliegendem Moosgummi montiert wird um eindringende Feuchtigkeit zu verhindern. Die Dichtung zwischen den Gehäuseteilen muss korrekt ein- gelegt werden. Zudem muss die Lichtschranke regelmäßig auf Fremdkörper wie Insekten kontrolliert werden. Seite 10 - Eli 250 BT...
- Seite 12 11 12 13 14 15 24V ~ VSafe Achtung: Es sind ausschließlich Schlösser der Serie "ECB" zu verwenden. Die Schlösser der Modellreihe "EBP" können nicht an der Steurung angeschlossen werden. (Auch nicht das Elektroschloß EBP 24 V). Seite 11 / Eli 250 BT...
- Seite 13 DIP 2 auf Seletto auf "ON" stellen (= Betriebsmodus) und 10 Sekunden warten Vor der Inbetriebnahme überprüfen Sie nochmals das Erreichen der Endschalter, die Kraftabschaltung und sämtliche Befestigungsteile. Damit ist die erste Inbetriebnahme der Drehtorantriebe Eli 250 BT abgeschlossen. Für weiterführende Informationen lesen Sie bitte die beiliegende "Montage- und Bedienungsanleitung".
- Seite 14 Empfänger löschen e.) Codierungsanzeige (nur mit UNIRADIO) 4.) Displaysprache: "OK" "-" "OK" "-" "OK" a.) italienisch b.) französisch c.) deutsch d.) englisch e.) spanisch 5.) Werkseinstellung wieder herstellen 6.) Lernlauf für Motordrehmoment Seite 13 / Eli 250 BT...
- Seite 15 Öffnung / Einstellbereich: 10 - 100 Zehntelsekunden (1 sec) - / + Verzögerungszeit von Motor 2 T VERZIGERN ZU bei der Schließung / Einstellbereich: 10 - 100 Zehntelsekunden (1 sec) - / + Seite 14 / Eli 250 BT...
- Seite 16 Verbindungen Einstellbereich: 000 - 127 Die hervorgehobenen Werte zeigen Ihnen die Werkseinstellung an Nach der Veränderung der Werte mit den Tasten oder diese mit der - Taste abspeichern. Während des Speicherns zeigt das Display Seite 15 / Eli 250 BT...
- Seite 17 = LS ist beim Öffnen deaktiviert off = Lichtschranke beim Öffnen und Schließen aktiv - / + Überwachung der Lichtschranke TEST PHOT on = aktiviert die Überwachung off = deaktiviert die Überwachung - / + Seite 16 / Eli 250 BT...
- Seite 18 = Impulsweitergebend (Master) off = Impulsannehmend (Slave) - / + Starteingang oder definiert Öffnen START OPEN on = Klemme 15 - 16 als definiert Öffnen off = Klemme 15 - 16 als Starteingang - / + Seite 17 / Eli 250 BT...
- Seite 19 = Verlangsamung nach den in den Parametern T GESCH M eingestellten Werte Nach der Veränderung der Logiken mit den Tasten oder diese mit der - Taste abspeichern. Während des Speicherns zeigt das Display Seite 18 / Eli 250 BT...
- Seite 20 Gegenstandes und anschließend die Sendetaste dieses Handsenders drücken. Innerhalb von 10 sec. nacheinander die versenkte Taste und die Sendetaste des neu zu speichernden Handsenders drücken. Somit ist dieser Handsender neu gespeichert. Ist die Betriebslogik „Programmierung Funk“ aktiviert („on“), lassen sich auf diese Weise jederzeit über das Ferneinlesen weitere Handsender speichern. Seite 19 / Eli 250 BT...
- Seite 21 Die Toranlage ist in regelmäßigen Abständen zu warten, sowie die Sicherheitseinrichtungen zu überprüfen und die Steuerung auf Fremdkörper wie Insekten zu kontrollieren. Nun bleibt uns noch Ihnen viel Freude mit Ihrem BFT - Torantrieb zu wünschen Ihr BFT - Team Deutschland...
- Seite 22 + / - Handsender lesen Empfänger löschen Codierungsanzeige Sprache italienisch italienisch "OK" französisch deutsch + / - englisch spanisch Werksdaten laden "OK" + / - Lernlauf Drehmoment und Verlangsamungwird automatisch in den Parametern gespeichert. Seite 21 / Eli 250 BT...
-
Seite 23: Werkseinstellung
Dokumentation der Einstellungen auf der Platine Libra C MA: Einbaustelle der Anlage: Eingestellte Betriebsparameter: Die programmierten Werte bitte eintragen. Werkseinstellung eigene Einstellung Parameter 10 sec D. M1 D. M2 D. M1 VERL D. M2 VERL T VERZIGERN AUF 1 sec T VERZIGERN ZU 1 sec T. - Seite 24 (ersetzt nicht die beiliegende Montageanleitung) BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de eMail: service@bft-torantriebe.de...
