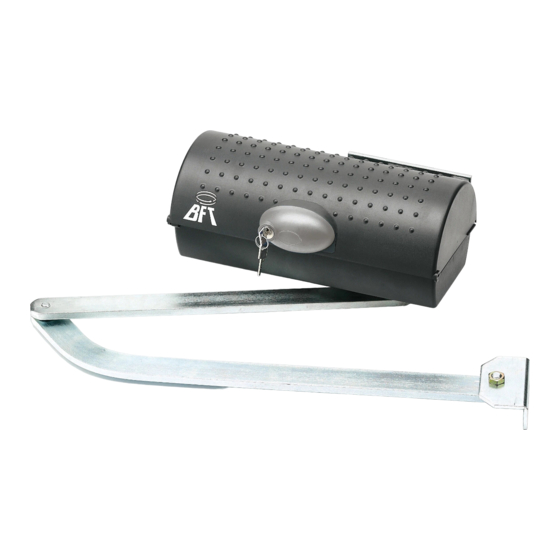

BFT Igea BT Montageanleitung
Selbsthemmender elektromechanischer 24v-gelenkarmantrieb fuer torfluegel bis 2.50 m
Vorschau ausblenden
Andere Handbücher für Igea BT:
- Montageanleitung und bedienungsanleitung (9 Seiten) ,
- Montageanleitung (33 Seiten) ,
- Montageanleitung (12 Seiten)
Quicklinks
Ver. 5.6 / 12.08
Selbsthemmender elektromechanischer
24V - Gelenkarmantrieb für Torflügel bis 2,50 m
Montageanleitung
Igea BT + Libra C MA
BFT Torantriebssysteme GmbH
Faber-Castell-Straße 29
90522 Oberasbach
Tel.: 0911 / 766 00 90
Fax: 0911 / 766 00 99
Internet: www.bft-torantriebe.de
eMail: service@bft-torantriebe.de
Verwandte Anleitungen für BFT Igea BT
Inhaltszusammenfassung für BFT Igea BT
- Seite 1 Ver. 5.6 / 12.08 Selbsthemmender elektromechanischer 24V - Gelenkarmantrieb für Torflügel bis 2,50 m Montageanleitung Igea BT + Libra C MA BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de...
- Seite 4 Schutzart IP X4 Zubehörspeisung 24 V~ (max. 180 mA) Endschalter eingebaute und einstellbare Mikroendschalter Blinkleuchtenanschluß ja (24 V max. 25 W) Selbstüberwachung ja (Einfehlersicherheit nach EN12453 + EN12445) Zeit der Schließautomatik 3 - 90 sek Seite 3 / Igea BT...
- Seite 5 Wir danken Ihnen, daß Sie sich für dieses BFT - Produkt entschieden haben. Nachfolgend führen wir Sie Schritt für Schritt durch die Installation und Programmierung Ihres Drehtorantriebes Igea BT. Eine automatisierte Toranlage ist in regelmäßigen Abständen - unsere Empfehlung ist 2x jährlich - zu überprüfen, sowie die Sicherheitseinrichtungen zu kontrollieren und die Steuerung und angeschlossene Zubehörteile wie z.B.
- Seite 6 Bei ganz geschlossenem und geöffnetem Tor den entsprechenden Nocken drehen, bis das Ansprechen des jeweiligen Microschalters zu hören ist. Den Nocken in dieser Stellung festschrauben. Hierbei Bezug auf die Bilder 7a und 7b nehmen. Fig. 13 Fig. 14 Bild 7a Bild 7b LINKS RECHTS LINKS RECHTS OFFEN FC1 GESCHLOSSEN FC1 GESCHLOSSEN FC2 OFFEN FC2 Seite 5 / Igea BT...
- Seite 7 Testen Sie jetzt den eingelernten Handsender und ob die Endschalter in AUF und ZU abschalten. Eventuell eine Feinjustierung der Endschalter vornehmen. Falls Endanschläge am Boden vorhanden sind müssen Sie darauf achten, daß die Antriebe trotzdem durch die elektrischen Endschalter abgeschaltet werden. Seite 6 / Igea BT...
- Seite 8 21 und 22: Anschluß einer Torstatusanzeige (24V / 1A) oder Abgriff des zweiten Funkkanals 23 bis 27 : Endschalteranschlüsse nur für den Antrieb Eli 250 BT. Bei den Antrieben Igea BT sind die Endschalteranschlüsse 5 und 8 zu verwenden Drahtbrücken von Klemme 23 auf 24, 23 auf 25, 23 auf 26 und 23 auf 27 setzen.
- Seite 9 Handsender überprüfen d.) gesamten Empfänger löschen e.) Codierungsanzeige (nur mit UNIRADIO) 4.) Displaysprache: "OK" "-" "OK" "-" "OK" a.) italienisch b.) französisch c.) deutsch d.) englisch e.) spanisch 5.) Werkseinstellung wieder herstellen 6.) Lernlauf für Motordrehmoment Seite 8 / Igea BT...
- Seite 10 Öffnung / Einstellbereich: 10 - 100 Zehntelsekunden (1 sec) - / + Verzögerungszeit von Motor 2 T VERZIGERN ZU bei der Schließung / Einstellbereich: 10 - 100 Zehntelsekunden (1 sec) - / + Seite 9 / Igea BT...
- Seite 11 ZONE Verbindungen Einstellbereich: 000 - 127 Die hervorgehobenen Werte zeigen Ihnen die Werkseinstellung an Nach der Veränderung der Werte mit den Tasten oder diese mit der - Taste abspeichern. Während des Speicherns zeigt das Display Seite 10 / Igea BT...
- Seite 12 = LS ist beim Öffnen deaktiviert off = Lichtschranke beim Öffnen und Schließen aktiv - / + Überwachung der Lichtschranke TEST PHOT on = aktiviert die Überwachung off = deaktiviert die Überwachung - / + Seite 11 / Igea BT...
- Seite 13 = Impulsweitergebend (Master) off = Impulsannehmend (Slave) - / + Starteingang oder definiert Öffnen START OPEN on = Klemme 15 - 16 als definiert Öffnen off = Klemme 15 - 16 als Starteingang - / + Seite 12 / Igea BT...
- Seite 14 Verlangsamung off = Verlangsamung nach den in den Parametern T GESCH M eingestellten Werte Nach der Veränderung der Logiken mit den Tasten oder diese mit der - Taste abspeichern. Während des Speicherns zeigt das Display Seite 13 / Igea BT...
- Seite 15 Gegenstandes und anschließend die Sendetaste dieses Handsenders drücken. Innerhalb von 10 sec. nacheinander die versenkte Taste und die Sendetaste des neu zu speichernden Handsenders drücken. Somit ist dieser Handsender neu gespeichert. Ist die Betriebslogik „Programmierung Funk“ aktiviert („on“), lassen sich auf diese Weise jederzeit über das Ferneinlesen weitere Handsender speichern. Seite 14 / Igea BT...
- Seite 16 Die Toranlage ist in regelmäßigen Abständen zu warten, sowie die Sicherheitseinrichtungen zu überprüfen und die Steuerung auf Fremdkörper wie Insekten zu kontrollieren. Nun bleibt uns noch Ihnen viel Freude mit Ihrem BFT - Torantrieb zu wünschen Ihr BFT - Team Deutschland...
- Seite 17 2. Funkkanal zufügen + / - Handsender lesen Empfänger löschen Codierungsanzeige Sprache italienisch italienisch "OK" französisch deutsch + / - englisch spanisch Werksdaten laden "OK" + / - Lernlauf Drehmoment und Verlangsamungwird automatisch in den Parametern gespeichert. Seite 16 / Igea BT...
-
Seite 18: Werkseinstellung
Dokumentation der Einstellungen auf der Platine Libra C MA: Einbaustelle der Anlage: Eingestellte Betriebsparameter: Die programmierten Werte bitte eintragen. Werkseinstellung eigene Einstellung Parameter 10 sec D. M1 D. M2 D. M1 VERL D. M2 VERL T VERZIGERN AUF 1 sec T VERZIGERN ZU 1 sec T. - Seite 19 Igea BT + Libra MA R (ersetzt nicht die beiliegende Montageanleitung) BFT Torantriebssysteme GmbH Faber-Castell-Straße 29 90522 Oberasbach Tel.: 0911 / 766 00 90 Fax: 0911 / 766 00 99 Internet: www.bft-torantriebe.de eMail: service@bft-torantriebe.de...
